申请日2012.12.24
公开(公告)日2014.06.25
IPC分类号C02F1/00; B28C5/00
摘要
本发明公开了一种带有排放废水装置的搅拌混凝土的设备，包括基座，基座上设置有架体，基座上设置有导流槽，基座一侧设置有通孔，通孔的一端与导流槽相通，通孔的另一端与管道Ⅰ的一端相通，管道Ⅰ的另一端连接有过滤槽，过滤槽上设置有管道Ⅱ，所述管道Ⅰ上设置有阀门，所述过滤槽内设置有过滤网，过滤网所在的水平高度高于管道Ⅱ的水平高度，而低于管道Ⅰ的水平高度。本发明结构简单、使用方便，不但减少了工作人员的工作负担，而且节省了时间，生产效率也增加了，同时资源的循环利用也使得生产成本大大降低。
权利要求书

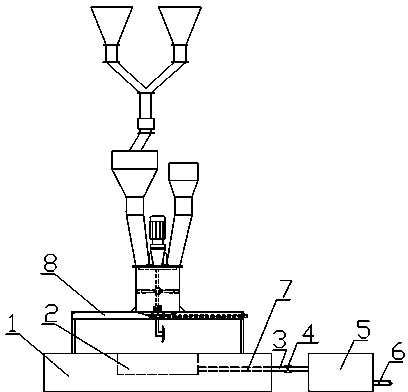

1.一种带有排放废水装置的搅拌设备，包括基座(1)，基座(1)上设置有架体(8)，其特征在于：基座(1)上设置有导流槽(2)，基座(1)一侧设置有通孔(7)，通孔(7)的一端与导流槽(2)相通，通孔(7)的另一端与管道Ⅰ(3)的一端相通，管道Ⅰ(3)的另一端连接有过滤槽(5)，过滤槽(5)上设置有管道Ⅱ(6)。
2.根据权利要求1所述的带有排放废水装置的搅拌设备，其特征在于：所述管道Ⅰ(3)上设置有阀门(4)。
3.根据权利要求1所述的带有排放废水装置的搅拌设备，其特征在于：所述过滤槽(5)内设置有过滤网;过滤网所在的水平高度高于管道Ⅱ(6)的水平高度，而低于管道Ⅰ(3)的水平高度。
说明书
一种带有排放废水装置的搅拌设备
技术领域
本发明涉及一种搅拌设备，具体涉及一种带有排放废水装置的搅拌混凝土的设备。
背景技术
目前，在清洗水泥混凝土搅拌设备中的搅拌料斗时，清洗的废水从料斗通过模具直接排到地面上，再由工作人员清洗地面，或者事先把接水槽放在模具排水口下方进行接水，再由工作人员把槽里的废水倒掉，这样不但给工作人员增加了工作负担，而且浪费时间，生产效率降低，生产成本增加。
发明内容
针对上述不足之处，本发明提供了一种结构简单、使用方便的带有排放废水装置的搅拌混凝土的设备，解决了清洗搅拌料斗时，对于废水 的处理费时费力的问题。
本发明的具体技术方案是：一种带有排放废水装置的搅拌设备，包括基座，基座上设置有架体，基座上设置有导流槽，清洗的废水从搅拌仓中直接排到导流槽里;基座一侧设置有通孔，通孔的一端与导流槽相通，通孔的另一端与管道Ⅰ的一端相通，管道Ⅰ的另一端连接有过滤槽，过滤槽上设置有管道Ⅱ。
采用这样的结构，基座上设置有架体，架体与基座之间的空间足以使得装载模具的小车进入;基座上设置有导流槽，导流槽的宽度小于装载模具的小车的宽度，使得装载模具的小车可以完全进入到架体与基座之间;生产时，将物料搅拌均匀后注入小车上的模具中;当需要停止搅拌设备时，应该将搅拌仓内的残余物料清理干净，防止残余物料凝固在搅拌仓中;这时，将装载模具的小车移走，清洗搅拌仓的废水直接排到导流槽里，然后废水依次通过通孔和管道Ⅰ进入过滤槽过滤，过滤后的废水通过管道Ⅱ进入废水池，经过进一步过滤后循环利用，而过滤出来的沙泥可以作为生产水泥混凝土的原料使用。这样不但减少了工作人员的工作负担，而且节省了时间，生产效率也增加了，同时资源的循环利用也使得生产成本大大降低。
所述管道Ⅰ上设置有阀门，用来控制管道Ⅰ中流体的输送。
所述过滤槽内设置有过滤网，过滤网所在的水平高度高于管道Ⅱ的水平高度，而低于管道Ⅰ的水平高度，以此用来过滤废水中的泥沙。
使用时，清洗的废水从搅拌仓里直接排到导流槽里，然后废水依次通过通孔和管道Ⅰ进入过滤槽过滤，过滤后的废水通过管道Ⅱ进入废水池，经过进一步过滤后循环利用;关闭管道Ⅰ上的阀门，将过滤槽中过滤出来的沙泥取出，可以作为生产水泥混凝土的原料使用，资源的循环利用使得生产成本大大降低。这样省时省力，不但减少了工作人员的工作负担，而且节省了时间，生产效率也增加了。
本发明结构简单、使用方便，不但减少了工作人员的工作负担，而且节省了时间，生产效率也增加了，同时资源的循环利用也使得生产成本大大降低。
