申请日2012.10.24
公开(公告)日2013.04.03
IPC分类号C02F1/00
摘要
本实用新型涉及污水处理装置技术领域，是一种污水自动下料装置，其包括污水管和蓄污池，蓄污池位于污水管的下方，与蓄污池对应的污水管上有安装槽，在安装槽的右端固定安装有挡板，在挡板的底部安装有扭簧，在安装槽内通过扭簧安装有能密封住安装槽的安装板。本实用新型结构合理而紧凑，使用方便，其在收集足够的生活污水时，能够自动完成粪便收集工作，具有省时省力、减少环境的污染的特点。
权利要求书

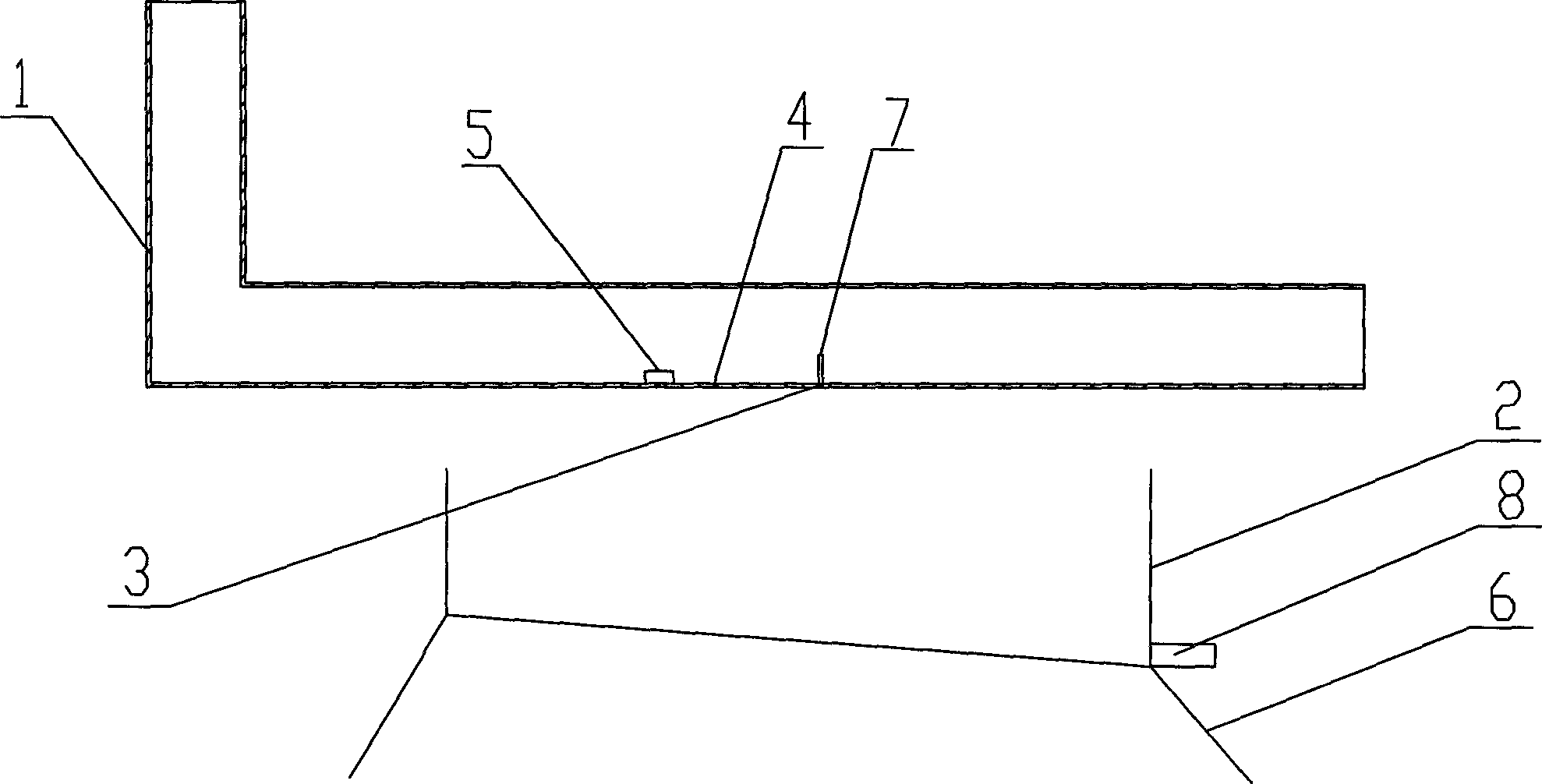

1.一种污水自动下料装置，其特征在于包括污水管(1)和蓄污池(2)， 蓄污池(2)位于污水管(1)的下方，与蓄污池(2)对应的污水管(1)上有 安装槽，在安装槽的右端固定安装有挡板(7)，在挡板(7)的底部安装有扭簧 (3)，在安装槽内通过扭簧(3)安装有能密封住安装槽的安装板(4)。
2.根据权利要求1所述的污水自动下料装置，其特征在于安装板(4)左 方的污水管(1)底壁上固定有挡住安装板(4)的限位板(5)。
3.根据权利要求1或2所述的污水自动下料装置，其特征在于蓄污池(2) 的底部呈左高右低的倾斜状，在蓄污池(2)的右端下部固定有出污管(8)，在 蓄污池(2)的底部两端固定安装有支架(6)。
说明书
污水自动下料装置
技术领域
本实用新型涉及污水处理装置技术领域，是一种污水自动下料装置。
背景技术
现在有很多地方建有蔬菜基地，为自己的职工提供无毒害蔬菜，因此，粪 便的需求量增加，由于生活污水中含有粪便、油脂等多种物质，但污水内的粪 便无法清理汇集。
发明内容
本实用新型提供了一种污水自动下料装置，克服了上述现有技术之不足， 其能有效解决污水内的粪便无法清理汇集的问题。
本实用新型的技术方案是这样来实现的：一种污水自动下料装置，包括污 水管和蓄污池，蓄污池位于污水管的下方，与蓄污池对应的污水管上有安装槽， 在安装槽的右端固定安装有挡板，在挡板的底部安装有扭簧，在安装槽内通过 扭簧安装有能密封住安装槽的安装板。
以上安装板左方的污水管底壁上固定有挡住安装板的限位板。
以上蓄污池的底部呈左高右低的倾斜状，在蓄污池的右端下部固定有出污 管，在蓄污池的底部两端固定安装有支架。
本实用新型结构合理而紧凑，使用方便，其在收集足够的生活污水时，能 够自动完成粪便收集工作，具有省时省力、减少环境的污染的特点。
