申请日2012.11.07
公开(公告)日2013.04.24
IPC分类号C02F1/48; C02F5/00
摘要
一种等脉宽串联谐振式电磁感应水处理装置，它包括工频交流输入电路、进行整流逆变隔离的逆变升压电路、升压后PWM波输出电路、将输出滤成正弦波的LC滤波电路、控制高频交流电源产生频率可调的交变激励电流的控制电路、由控制电路控制驱动逆变的驱动电路、连接正弦波输出的构成串联LC谐振电路的电容C和绕在水管上的绕管线圈;所述的逆变升压电路包括逆变电路7和串联谐振升压电路。本实用新型适用于石油、电力、冶金及商业等领域的线圈缠绕式电子感应水处理器;集防垢、除垢、防腐、杀菌及水质净化等多功能与一体。安装方便，仅须将线圈缠绕在管道外壁即可，无需割开管道或在设备上打孔，无需定期擦洗电极，除垢效果好。
权利要求书

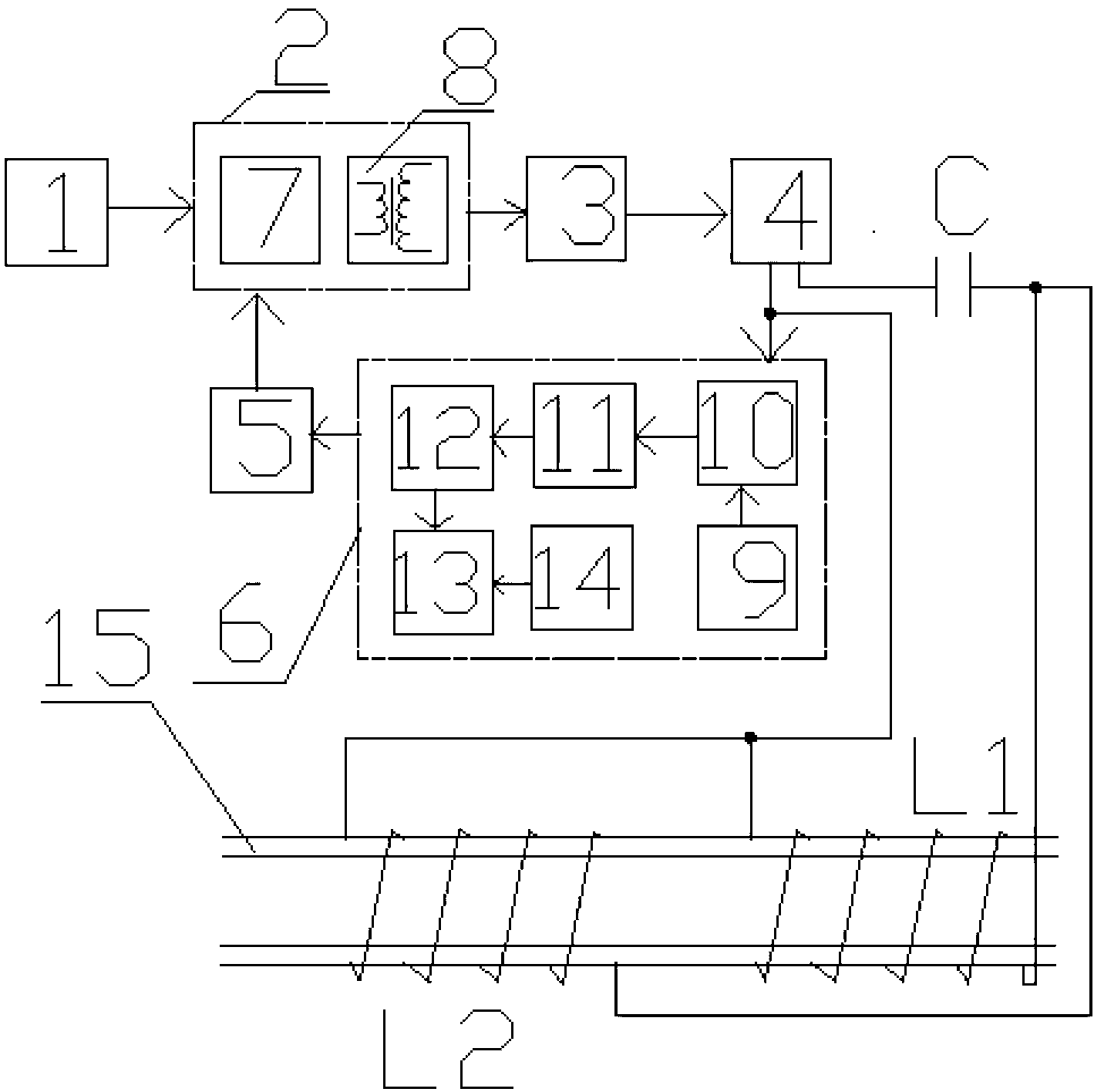

1.一种等脉宽串联谐振式电磁感应水处理装置，其特征在于：它包括工频交流输入电路(1)、进行整流逆变隔离的逆变升压电路(2)、升压后PWM波输出电路(3)、将输出滤成正弦波的LC滤波电路(4)、控制高频交流电源产生频率可调的交变激励电流的控制电路(6)、由控制电路控制驱动逆变的驱动电路(5)、连接正弦波输出的构成串联LC谐振电路的电容(C)和绕在水管上的绕管线圈;所述的逆变升压电路(2)包括逆变电路(7)和串联谐振升压电路(8);所述的控制电路(6)包括用来检测水管中电压和电流信号的电流和电压检测电路(9)、进行模数转换的电流和电压A/D转换电路(10)、接收电流和电压A/D转换电路信号的频率PID跟踪电路(11)、接收反馈信号并对脉冲电源进行控制的单片机ATmege16核心处理器(12)、用来实时显示状态的液晶显示模块(13)、通过键盘控制手动或自动的键盘控制模块(14)。
2.根据权利要求1所述的一种等脉宽串联谐振式电磁感应水处理装置，其特征在于：所述的串联谐振升压电路(8)由多个串联谐振升压电路串联组成。
3.根据权利要求1所述的一种等脉宽串联谐振式电磁感应水处理装置，其特征在于：所述的串联谐振升压电路(8)由多个串联谐振升压电路并联组成。
说明书
一种等脉宽串联谐振式电磁感应水处理装置
技术领域
本实用新型涉及一种电力电子装置。
背景技术
管道经污水长时间的侵蚀，会使内壁结垢从而腐蚀内壁、甚至滋生微生物，影响水系统的正常运行和人体健康。在电磁谐振水处理的装置中，输出频率可调的正弦波电源是关键技术，目前频率可调的正弦波电源通常采用SPWM调制技术，即通过高频载波调制，再在输出端并联电容将载波滤除，这种调制方式存在谐波滤除不彻底、需采用专用集成电路控制较复杂，且谐振回路品质因素较低等缺点。
发明内容
本实用新型的目的是为了解决以上问题而提供一种等脉宽串联谐振式电磁感应水处理装置，结合管道与水的电磁特性采用等脉宽PWM调制方式获得调频正弦波，技术简单、无须滤波、谐波成分少、谐振回路品质因素高。
本实用新型的技术方案是这样得以实现的：一种等脉宽串联谐振式电磁感应水处理装置，其特点是：它包括工频交流输入电路1、进行整流逆变隔离的逆变升压电路2、升压后PWM波输出电路3、将输出滤成正弦波的LC滤波电路4、控制高频交流电源产生频率可调的交变激励电流的控制电路6、由控制电路控制驱动逆变的驱动电路5、连接正弦波输出的构成串联LC谐振电路的电容C和绕在水管上的绕管线圈;所述的逆变升压电路2包括逆变电路7和串联谐振升压电路8;所述的控制电路6包括用来检测水管中电压和电流信号的电流和电压检测电路9、进行模数转换的电流和电压A/D转换电路10、接收电流和电压A/D转换电路10信号的频率PID跟踪电路11、接收反馈信号并对脉冲电源进行控制的单片机ATmege16核心处理器12、用来实时显示状态的液晶显示模块13、通过键盘控制手动或自动的键盘控制模块14。
本实用新型提供了一种等脉宽串联谐振式电磁感应水处理技术，应用嵌入式自动控制与串联谐振式电磁技术相结合，适用于石油、电力、冶金及商业等领域的线圈缠绕式电子感应水处理器。集防垢、除垢、防腐、杀菌及水质净化等多功能与一体。通过采用数字变频谐振技术在水中自动产生最佳谐振频率、从而使电磁场强度最大的谐振电磁场，以此实现根据不同水质的特定频率跟踪并锁定，同时能根据流速、介质等特性的变化对输出电流进行自动补偿。安装方便，仅须将线圈缠绕在管道外壁即可，无需割开管道或在设备上打孔，无需定期擦洗电极，除垢效果好;电路简单并且效率高。
