申请日2013.03.07
公开(公告)日2013.07.24
IPC分类号B08B9/20
摘要
本实用新型涉及一种高粘度污泥清淤装置。包括驱动装置及传动轴，所述的传动轴一端位于储罐内，由固定支架支撑，另一端位于储罐外与驱动装置连接，并由伸缩式支架支撑，传动轴上固定螺旋叶片。该装置具有安装便携、快速清理输送功能，成本低、节能且绿色环保、速度快、安全可靠。
权利要求书

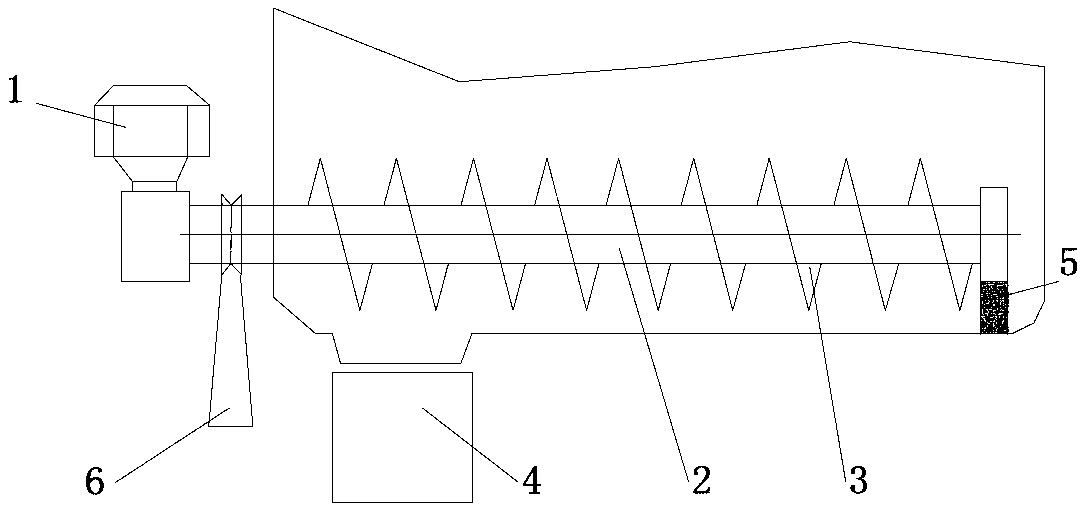

1.一种高粘度污泥清淤装置，包括驱动装置(1)及传动轴(3)，其特征在于：所述的传动轴(3)一端位于储罐内，由固定支架(5)支撑，另一端位于储罐外与驱动装置(1)连接，并由伸缩式支架(6)支撑，传动轴(3)上固定螺旋叶片(2)。
2.根据权利要求1所述的高粘度污泥清淤装置，其特征在于：该装置还包括位于储罐排污口外侧的可移动式油泥储存箱(4)。
说明书
高粘度污泥清淤装置
技术领域
实用新型涉及一种便携式快装型罐内油泥清理输送器，具体的说是一种高粘度污泥清淤装置。
背景技术
石油产品中的无机物及沥青质、石蜡等重油性组分在其重力作用下自然下沉，并积累在原油储罐底部，使油罐内油泥淤积严重，形成又黑又稠的胶状油泥，并占据较大的储存空间，影响设备的正常运行，同时存在安全隐患。随着原油储罐的大型化，清理油泥难度大、周期长等。因此，传统的清罐方式作业已不能满足生产要求。
实用新型内容
为了提高油罐内油泥清理速度，本实用新型提供一种用于储罐内的高粘度污泥清淤装置。该装置采用机械化清理取代单纯的人工清理储油罐内淤泥，缩短清理时间，降低体力劳动，消除安全隐患。
本实用新型的技术方案是：一种高粘度污泥清淤装置，包括驱动装置及传动轴，所述的传动轴一端位于储罐内由固定支架支撑，另一端位于储罐外与驱动装置连接，并由伸缩式支架支撑，传动轴上固定螺旋叶片。
该装置还包括位于储罐排污口外侧的可移动式油泥储存箱。
本实用新型的有益效果是：由于采用上述的位于储罐底部的高粘度污泥清淤装置，利用传动轴上的螺旋叶片将储罐底部的油腻卷起输送到可移动式油泥储存箱内后移走，储油罐中淤泥快速排出，方便、安全、快捷，大大提高了油泥清理速率，同时，安全可靠。
