申请日2013.03.07
公开(公告)日2013.07.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式污水处理装置，包括埋于地表以下的格栅、调节池和一体化污水处理装置，污水经格栅进入调节池，再通过泵打入一体化污水处理装置，所述一体化污水处理装置由A级生物池、O级生物池、二沉池、污泥池依次连接组成，二沉池还与消毒清水池连接，O级生物池连接有鼓风机;所述一体化污水处理装置的池体为钢筋混凝土结构，该钢筋混凝土结构的池体上部空间设置有改良土壤及布气管。本实用新型整套装置埋入地表以下不占地表面积，其池体上部设置的改良土壤及布气管，可使恶臭成分在土壤的表面的吸附作用及化学反应下转入土壤，达到脱臭的目的。本实用新型的整套装置采用生物治理的方法，达到绿色环保的效果。
权利要求书

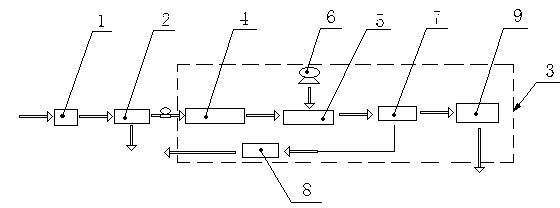

1.一种地埋式污水处理装置，包括埋于地表以下的格栅(1)、调节池(2)和一体化污水处理装置(3)，污水经格栅(1)进入调节池(2)，再通过泵打入一体化污水处理装置(3)，其特征在于：所述一体化污水处理装置(3)由A级生物池(4)、O级生物池(5)、二沉池(7)、污泥池(8)依次连接组成，二沉池(7)还与消毒清水池(9)连接，O级生物池(5)连接有鼓风机(6);所述一体化污水处理装置(3)的池体为钢筋混凝土结构，该钢筋混凝土结构的池体上部空间设置有改良土壤及布气管。
2.根据权利要求1所述的地埋式污水处理装置，其特征在于：所述调节池(2)与A级生物池(4)之间、二沉池(7)与污泥池(8)之间设置有泵。
说明书
一种地埋式污水处理装置
技术领域
本实用新型涉及一种污水处理装置。
背景技术
随着国家城镇化进程的加快进行，城镇工业得到了飞速发展，城镇居民对生活环境的要求也越来越高，过去的城镇建设中污水随意排放，严重危害污染环境，随着人民生活水平的日益提高，对环境治理的呼声越来越高，但是很多的治污措施包括污水处理的装置存在占地面积达、耗能高、且本身又形成新的污染，目前也出现了一种地埋式污水处理装置，但其治污的过程对地下的环境又形成新的污染。
发明内容
本实用新型所要解决的技术问题是针对现有技术存在的问题，提供一种生物处理的地埋式污水处理装置。
为解决这一技术问题，本实用新型提供了一种地埋式污水处理装置，包括埋于地表以下的格栅、调节池和一体化污水处理装置，污水经格栅进入调节池，再通过泵打入一体化污水处理装置，所述一体化污水处理装置由A级生物池、O级生物池、二沉池、污泥池依次连接组成，二沉池还与消毒清水池连接，O级生物池连接有鼓风机。
所述一体化污水处理装置的池体为钢筋混凝土结构，该钢筋混凝土结构的池体上部空间设置有改良土壤及布气管。
所述调节池与A级生物池之间、二沉池与污泥池之间设置有泵。
有益效果：本实用新型整套装置埋入地表以下不占地表面积，另外其生物处理工艺采用推流式生物接触氧化池，处理效果优于完全混合式或二、三级串联完全混合生物接触氧化池，其池体上部设置的改良土壤及布气管，可使恶臭成分在土壤的表面的吸附作用及化学反应下转入土壤，达到脱臭的目的。本实用新型的整套装置采用生物治理的方法，达到绿色环保的效果。
