申请日2013.03.12
公开(公告)日2013.10.30
IPC分类号C02F103/30; C02F9/04
摘要
一种喷水织机废水处理回用组合设备，属于废水处理回收技术领域。该实用新型通过将机械格栅井，隔油装置，排式煤渣吸油装置，匀质调节池，污水泵，三只加药箱，三组管道混合器，混凝沉淀装置，高效气浮装置，中间水池，加压泵，多介质过滤器，微滤机，保安过滤器，回用水池，清水泵，污泥浓缩池，螺杆泵，污泥脱水机的各个单体装置进行优化组合，采用“隔油+煤渣吸附+混凝沉淀+气浮+机械过滤+回用”的技术及设备，缩短处理流程，减少动力提升，不但处理后的废水可以循环回用，处理回用率达到95%，出水水质中的油类、电导、硬度等指标符合要求，而且本实用新型装置结构简单，建设投资小，运行成本低，处理效果好，能源消耗省，操作管理方便。
权利要求书

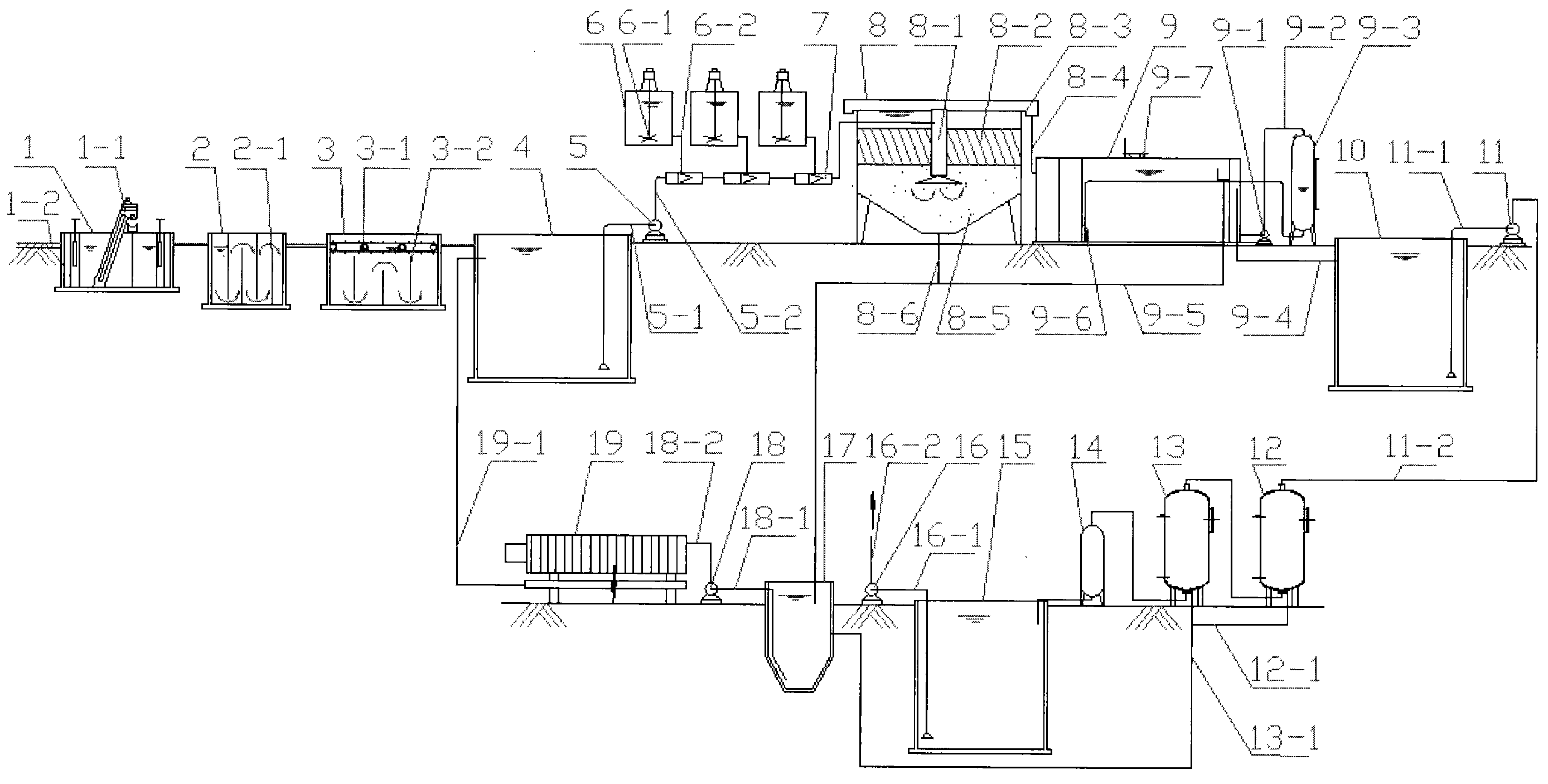

1.一种喷水织机废水处理回用组合设备，其特征在于包括机械格栅井(1)，隔油装置(2)，排式煤渣吸油装置(3)，匀质调节池(4)，污水泵(5)，三只加药箱(6)，三组管道混合器(7)，混凝沉淀装置(8)，高效气浮装置(9)，中间水池(10)，加压泵(11)，多介质过滤器(12)，微滤机(13)，保安过滤器(14)，回用水池(15)，清水泵(16)，污泥浓缩池(17)，螺杆泵(18)和污泥脱水机(19);
所述机械格栅井(1)，隔油装置(2)，排式煤渣吸油装置(3)，匀质调节池(4)的之间分别用废水管(1-2)连接;
所述污水泵(5)的吸水管(5-1)引入匀质调节池(4)、且送水管(5-2)上串联着三组管道混合器(7)接至混凝沉淀装置(8)的废水导流管(8-1)，所述三组管道混合器(7)分别与三只加药箱(6)的加药管(6-2)连接;
所述混凝沉淀装置(8)与高效气浮装置(9)之间用管道(8-4)连接、且高效气浮装置(9)的溢水管(9-4)与中间水池(10)连接;
所述加压泵(11)的吸水管(11-1)引入中间水池(10)、且出水管(11-2)接入多介质过滤器(12)，之后依次连接微滤机(13)、保安过滤器(14)至回用水池(15);
所述清水泵(16)的吸水管(16-1)引入回用水池(15)、且清水管(16-2)接至车间喷水织机;
所述混凝沉淀装置(8)的排泥管(8-6)与高效气浮装置(9)的污泥管(9-5)相连，多介质过滤器(12)的废液管(12-1)与微滤机(13)的排液管(13-1)相连，二者汇集后接至污泥浓缩池(17);
所述螺杆泵(18)的吸泥管(18-1)引入污泥浓缩池(17)、且出泥管(18-2)与污泥脱水机(19)连接，所述污泥脱水机(19)的压滤水回流管(19-1)接至匀质调节池(4)。
2.根据权利要求1的一种喷水织机废水处理回用组合设备，其特征在于，所述的机械格栅井(1)带螺旋出渣机构(1-1)，隔油装置(2)设有四条以上折流板(2-1)，排式煤渣吸油装置(3)设为上下层结构，上层设带驱动机构的 旋转式链条炉排(3-1)并覆盖煤渣，下层设四条以上折流墙(3-2)的沉淀池。
3.根据权利要求1的一种喷水织机废水处理回用组合设备，其特征在于，所述的三组管道混合器(7)分别内置射流器和外置加药口;所述的三只加药箱(6)分别内置电动搅拌机(6-1)。
4.根据权利要求1的一种喷水织机废水处理回用组合设备，其特征在于，所述混凝沉淀装置(8)的中部设有废水导流管(8-1)和蜂窝斜管填料(8-2)，上部周壁设有出水堰(8-3)，下部设有沉泥斗(8-5)。
5.根据权利要求1的一种喷水织机废水处理回用组合设备，其特征在于，所述的高效气浮装置(9)设有自动刮泥机构(9-7)，且高效气浮装置(9)末端的气水管(9-2)依次连接溶气泵(9-1)、溶气罐(9-3)和微孔释放器(9-6)。
6.根据权利要求1或2或3或4或5的一种喷水织机废水处理回用组合设备，其特征在于，所述的机械格栅井(1)、隔油装置(2)、排式煤渣吸油装置(3)、匀质调节池(4)、混凝沉淀装置(8)、中间水池(10)、回用水池(15)和污泥浓缩池(17)的池体采用钢砼浇筑，三只加药箱(6)、三组管道混合器(7)、高效气浮装置(9)、多介质过滤器(12)、微滤机(13)和保安过滤器(14)采用碳钢或不锈钢制造。
说明书
一种喷水织机废水处理回用组合设备
技术领域
一种喷水织机废水处理回用组合设备，属废水处理回收技术领域。
背景技术
喷水织机是纺织业中常用的一种专用设备，在作业过程中需要有一定 的清洁水进行喷射带动，每台织机日用水量一般在1.5-2吨之间，所产生的废 水中主要含有油脂、胶状物、悬浮物、化学浆液、色度、微生物及有机物等， 其废水的浓度COD 500mg/l，pH6.5，色度360°(稀释倍数)，SS420mg/L左右， 而且可生化性较差，属难处理的工业废水之一。目前在国内纺织行业中对纺织 废水处理回用设备主要有以下几种：
1、在专利号为20071006814.9，名称为“一种喷水织机废水处理回用成套设备” 的专利中，主要处理技术为“气浮+过滤+回用”。该处理设备属物化技术的组 合，主要针对油脂及部分化学浆液的去除，但对回用水的硬度、电导等指标不 易控制。
2、还有一种喷水织机废水处理技术为“加药沉淀+过滤+回用”。该技术对悬 浮物及胶体的去除效果较好，但对回用水的硬度、电导率等指标也同样不好控 制，特别是废水中油类的去除不彻底，影响回用水水质。
3、另一种纺织废水处理技术为“生物处理+沉淀+过滤+回用”。该处理设备 是典型的生化处理装置相结合，生物处理的好坏直接影响了回用水的水质，不 但油类难以去除，而且水质指标里电导、硬度也不易控制。
4、专利号为200810060496.6，名称为“一种喷水织机废水处理回用方法”的专 利，主要应用的处理设备为“机械过滤+钠离子交换+气浮+生物+回用”，该 工艺技术和设备组合比前者有了进一步的创新，但增加了钠离子的再生难度和 成本，对产生的物化污泥、油类物质的处置尚未考虑，一旦处置不当会对环境 造成二次污染。
发明内容
为克服上述不足，提供一种喷水织机废水处理回用组合设备，本实用 新型采用以下技术方案：
一种喷水织机废水处理回用组合设备，包括机械格栅井，隔油装置， 排式煤渣吸油装置，匀质调节池，污水泵，三只加药箱，三组管道混合器，混 凝沉淀装置，高效气浮装置，中间水池，加压泵，多介质过滤器，微滤机，保 安过滤器，回用水池，清水泵，污泥浓缩池，螺杆泵和污泥脱水机;
所述机械格栅井，隔油装置，排式煤渣吸油装置，匀质调节池的之间 分别用废水管连接;
所述污水泵的吸水管引入匀质调节池、且送水管上串联着三组管道混 合器接至混凝沉淀装置的废水导流管，所述三组管道混合器分别与三只加药箱 的加药管连接;
所述混凝沉淀装置与高效气浮装置之间用管道连接、且高效气浮装置 的溢水管与中间水池连接;
所述加压泵的吸水管引入中间水池、且出水管接入多介质过滤器，之 后依次连接微滤机、保安过滤器至回用水池;
所述清水泵的吸水管引入回用水池、且清水管接至车间喷水织机;
所述混凝沉淀装置的排泥管与高效气浮装置的污泥管相连，多介质过 滤器(12)的废液管与微滤机的排液管相连，二者汇集后接至污泥浓缩池;
所述螺杆泵的吸泥管引入污泥浓缩池、且出泥管与污泥脱水机连接， 所述污泥脱水机的压滤水回流管接至匀质调节池。
一种喷水织机废水处理回用组合设备，所述的机械格栅井带螺旋出渣 机构，隔油装置设有四条以上折流板，排式煤渣吸油装置设为上下层结构，上 层设带驱动机构的旋转式链条炉排并覆盖煤渣，下层设四条以上折流墙的沉淀 池。
一种喷水织机废水处理回用组合设备，所述的三组管道混合器分别内 置射流器和外置加药口;所述的三只加药箱分别内置电动搅拌机。
一种喷水织机废水处理回用组合设备，所述混凝沉淀装置的中部设有 废水导流管和蜂窝斜管填料，上部周壁设有出水堰，下部设有沉泥斗。
一种喷水织机废水处理回用组合设备，所述的高效气浮装置设有自动 刮泥机构，且高效气浮装置末端的气水管依次连接溶气泵、溶气罐和微孔释放 器。
一种喷水织机废水处理回用组合设备，所述的机械格栅井、隔油装置、 排式煤渣吸油装置、匀质调节池、混凝沉淀装置、中间水池、回用水池和污泥 浓缩池的池体采用钢砼浇筑，三只加药箱、三组管道混合器、高效气浮装置、 多介质过滤器、微滤机和保安过滤器采用碳钢或不锈钢制造。
