申请日2013.03.12
公开(公告)日2013.10.09
IPC分类号C02F9/14
摘要

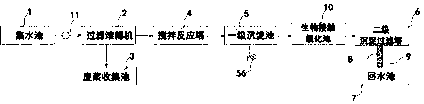

本实用新型提供一种废水处理效果好，可全部回收于生产，实现对外零排放的造纸废水零排放处理系统,包括集水池、过滤滚筛机、废浆收集池、搅拌反应塔、一级沉淀塔、二级沉淀塔及回水池，集水池的出口通过水泵连接过滤滚筛机进水口,过滤滚筛机的出水口连接搅拌反应塔的进水口，过滤滚筛机的废浆出口连接废浆收集池的废浆进口，搅拌反应塔的出水口连接一级沉淀塔的进水口，一级沉淀塔的出水口连接二级沉淀塔的进水口，二级沉淀塔的出水口通过水管连接回水池，一级沉淀塔与二级沉淀塔之间还设有生物接触氧化池,生物接触氧化池内位于气管的出气口上部设有活性污泥填料，生物接触氧化池内位于活性污泥填料的上方还设有活性炭纤维丝滤层。
权利要求书
1. 一种造纸废水零排放处理系统,其特征在于：包括集水池、过滤滚筛机、废浆收集池、搅拌反应塔、一级沉淀塔、二级沉淀塔及回水池，所述集水池的出口通过水泵连接过滤滚筛机,所述过滤滚筛机的出水口连接搅拌反应塔的进水口，所述过滤滚筛机的废浆出口连接废浆收集池的废浆进口，所述搅拌反应塔的出水口连接一级沉淀塔，所述一级沉淀塔的出水口连接二级沉淀塔的进水口，所述二级沉淀塔的出水口通过水管连接回水池，所述二级沉淀塔与回水池之间的水管内部设有抑泡消泡剂,所述一级沉淀塔与二级沉淀塔之间还设有生物接触氧化池，所述生物接触氧化池内下部铺设有气管，所述气管上均布有出气孔，所述气管的一端伸出池外与风机相连，所述生物接触氧化池内位于气管的出气口上部设有活性污泥填料，所述生物接触氧化池内位于活性污泥填料的上方还设有活性炭纤维丝滤层。
2. 根据权利要求1所述的造纸废水零排放处理系统,其特征在于: 所述一级沉淀塔包括塔体、设于塔体上的塔盖、进污水管，所述塔体上部设有出水口，所述塔体下部设有集污斗，所述集污斗下部设有排泥口，所述塔体内设有让固体颗粒快速沉淀的快速沉淀装置，所述塔体内位于快速沉淀装置下部设有缓冲槽，所述进污水管的出水端依次穿过塔盖及快速沉淀装置与塔体内的缓冲槽相连，所述进污水管的进水口连接搅拌反应塔的出水口。
3. 根据权利要求2所述的造纸废水零排放处理系统,其特征在于:所述快速沉淀装置包括设置在沉淀过滤塔体内侧的外圆柱筒体及设于外圆柱筒体内侧的中部设有供进污水管插入穿孔的内圆柱筒体，所述外圆柱筒体与内圆筒体之间沿径向方向斜置均布有复数个缓冲沉淀斜板。
4. 根据权利要求1所述的造纸废水零排放处理系统，其特征在于：所述搅拌反应塔包括搅拌塔及设于搅拌塔内的搅拌装置，所述搅拌装置包括搅拌轴及均布于搅拌轴圆周外侧的搅拌叶片，所述各搅拌叶片的下部还分别设有拨动杆。
5. 根据权利要求1所述的造纸废水零排放处理系统，其特征在于：所述一级沉淀塔的底部设有排污阀。
6. 根据权利要求1所述的造纸废水零排放处理系统，其特征在于：所述回水池内设有高密度纤维丝过滤层。
说明书
一种造纸废水零排放处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种造纸废水零排放处理系统。
背景技术
我国每年排放的污水量很大，经处理后排放的又不多，对环境造成很大破坏，我国各大水系都产生不同程度的污染，水环境严重恶化。长期以来，造纸废水一直是制约纸业快速发展的问题之一，造纸废水中污染物浓度高，成分较复杂，含有大量的造纸原料和化学药品，耗氧严重，致使造纸废水处理困难，成为严重污染环境的行业之一。如果造纸废水直接排出会严重污染环境，所以必须经过净化处理。
现有造纸污水处理装置包括定距格栅机、废水收集池、斜网捞浆池、沉淀池、污泥回收池及回水池，定距格栅机的出口连接废水收集池的入口，废水收集池的出口连接斜网捞浆池，斜网捞浆池的出口连接沉淀池入口，所述沉淀池的排泥口连接污泥回收池的入口，所述沉淀池的出水口连接回水池,处理时，废水的大块悬浮或漂浮的污物经定距格栅机拦截后进入斜网捞浆池，斜网捞浆池内设有70目的斜网用以过滤水中的细小纤维、杂质，从斜网捞浆池内流出的废水进入沉淀池进行沉淀处理，经沉淀池处理后的废水流入回水池回用，沉淀池内的污泥则通过排泥口排入泥水回收池。这种处理物化处理系统，处理步骤简单，但是处理后的废水水质不好，只能去除废水中小部分的SS和COD，这种方式处理而得的回用水，易恶化发臭，且脱色效果不明显，不能有效降解水中致色物质，水中的有机物去除率低，处理后的废水泡沫现象严重，出水色度深，不能长期循环回用，污水中的COD常常超标排放,对水质污染造成影响。
实用新型内容
因此，针对上述的问题，本实用新型提供一种废水处理效果好，可全部回收于生产，实现对外零排放，减少污染，节约生产成本的造纸废水零排放处理系统。
为达到上述目的，本实用新型是通过以下技术方案实现的：一种造纸废水零排放处理系统,包括集水池、过滤滚筛机、废浆收集池、搅拌反应塔、一级沉淀塔、二级沉淀塔及回水池，所述集水池的出口通过水泵连接过滤滚筛机,所述过滤滚筛机的出水口连接搅拌反应塔的进水口，所述过滤滚筛机的废浆出口连接废浆收集池的废浆进口，所述搅拌反应塔的出水口连接一级沉淀塔，所述一级沉淀塔的出水口连接二级沉淀塔的进水口，所述二级沉淀塔的出水口通过水管连接回水池，所述二级沉淀塔与回水池之间的水管内部设有抑泡消泡剂,所述一级沉淀塔与二级沉淀塔之间还设有生物接触氧化池，所述生物接触氧化池内下部铺设有气管，所述气管上均布有出气孔，所述气管的一端伸出池外与风机相连，所述生物接触氧化池内位于气管的出气口上部设有活性污泥填料，所述生物接触氧化池内位于活性污泥填料的上方还设有活性炭纤维丝滤层。
进一步改进的是：所述一级沉淀塔包括塔体、设于塔体上的塔盖、进污水管，所述塔体上部设有出水口，所述塔体下部设有集污斗，所述集污斗下部设有排泥口，所述塔体内设有让固体颗粒快速沉淀的快速沉淀装置，所述塔体内位于快速沉淀装置下部设有缓冲槽，所述进污水管的出水端依次穿过塔盖及快速沉淀装置与塔体内的缓冲槽相连，所述进污水管的进水口连接搅拌反应塔的出水口。
进一步改进的是：所述快速沉淀装置包括设置在沉淀过滤塔体内侧的外圆柱筒体及设于外圆柱筒体内侧的中部设有供进污水管插入穿孔的内圆柱筒体，所述外圆柱筒体与内圆筒体之间沿径向方向斜置均布有复数个缓冲沉淀斜板。
进一步改进的是：所述搅拌反应塔包括搅拌塔及设于搅拌塔内的搅拌装置，所述搅拌装置包括搅拌轴及均布于搅拌轴圆周外侧的搅拌叶片，所述各搅拌叶片的下部还分别设有拨动杆。
进一步改进的是：所述一级沉淀塔的底部设有排污口，所述排污口上设有排污阀。
进一步改进的是：所述回水池内设有高密度纤维丝过滤层。
通过采用前述技术方案，本实用新型的有益效果是：利用本造纸废水零排放处理系统处理后的回水水质好，使得造纸废水经处理后可重复循环利用，全部回用于生产，基本实现对外零排放，不仅不会排放污水污染环境而且可节约大量生产成本，降低了资源浪费,可有效地对造纸废水进行回收利用，对环境的污染降到最低,并且本处理装置还能从污水中提取废浆，该废浆可用于生产运输蛋用的蛋托，从而实现废物重组利用的效益。所述一级沉淀塔与二级沉淀塔之间还设有生物接触氧化池，生物接触氧化池内下部铺设有气管，所述气管上均布有出气孔，所述气管的一端伸出池外与风机相连，所述生物接触氧化池内位于气管的出气口上部设有活性污泥填料,由此风机可通过气管向生物接触氧化池内输送气体，使生物接触氧化池内的废水不断运动，使废水与池内的活性污泥互相触碰，使活性污泥与废水充分接触反应，增加活性污泥与污水之间的接触吸附机会，有效提高降解能力，可有效降解水中致色物质、去除水中悬浮物，提高污水有机物的去除率，使废水中的COD可达标排放。 所述生物接触氧化池内位于活性污泥填料的上方还设有活性炭纤维丝滤层，活性炭纤维丝滤层可对水进行处理净化、除色、除味、除有机物，截流水中的悬浮物及生物絮体，进一步提高出水质量。
