申请日2013.04.02
公开(公告)日2013.09.18
IPC分类号C02F1/00
摘要
本实用新型涉及一种全自动消毒水槽的预留式污水收集装置,其包括水槽、第一U形弯管、第一连接支管、预留管、第二U形弯管、第二连接支管和污水收集总管;其中,所述水槽的底部依次通过所述第一U形弯管、第一连接支管与所述污水收集总管连接;所述预留管依次通过第二U形弯管、第二连接支管与所述污水收集总管连接;所述预留管设置在水槽的一侧。本实用新型的全自动消毒水槽的预留式污水收集装置通过增设预留管,从而可将水槽外的污水导入污水收集总管,使污水收集全面且处理完全,不易污染环境。
权利要求书

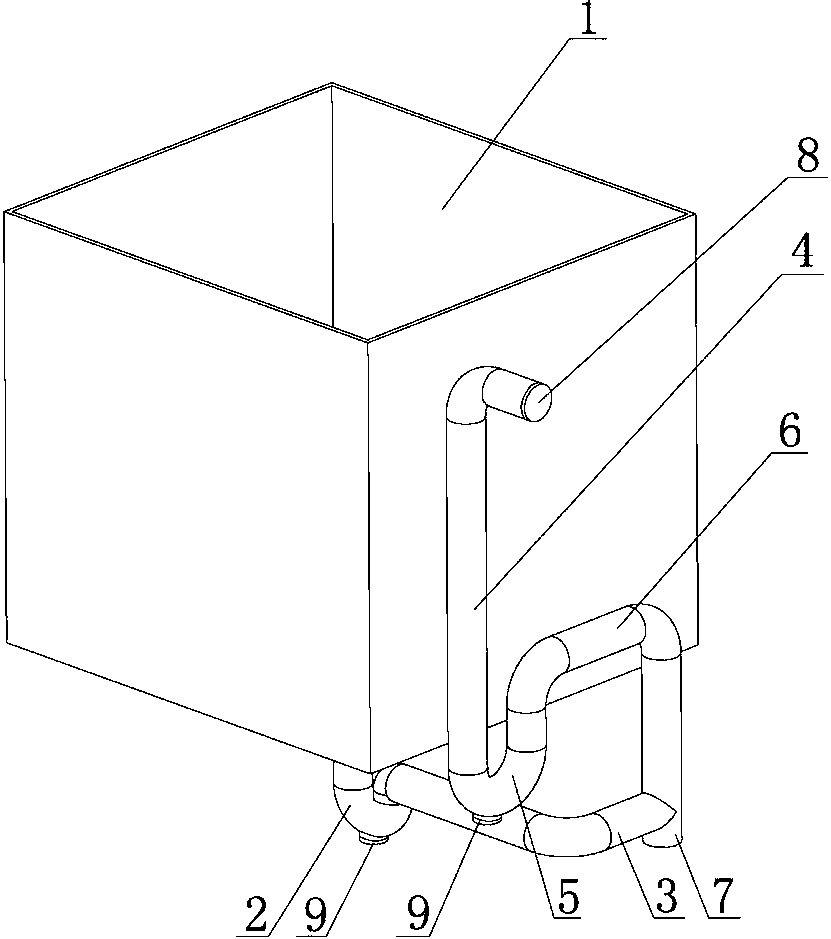

1.一种全自动消毒水槽的预留式污水收集装置,其特征在于:包括水槽、第一U形弯管、第一连接支管、预留管、第二U形弯管、第二连接支管和污水收集总管;其中,所述水槽的底部依次通过所述第一U形弯管、第一连接支管与所述污水收集总管连接;所述预留管依次通过第二U形弯管、第二连接支管与所述污水收集总管连接;所述预留管设置在水槽的一侧。
2.如权利要求1所述的全自动消毒水槽的预留式污水收集装置,其特征在于:于所述第一U形弯管和第二U形弯管的底部分别安装有一排污阀。
3.如权利要求1所述的全自动消毒水槽的预留式污水收集装置,其特征在于:于所述预留管的口部盖有一防臭盖。
说明书
一种全自动消毒水槽的预留式污水收集装置
技术领域
本实用新型涉及一种消毒水槽的组成结构,具体涉及一种全自动消毒水槽的预留式污水收集装置,属于医疗消毒设备技术领域。
背景技术
在医院、卫生院、私人诊所等医疗场所,常常会对病人的伤口、口腔以及医疗器具等进行清洗。而清洗后的污水,如病人自身生成的生理污水(如痰、脓液等),清洗医疗容器后产生的大量带有病菌、毒液等致病细菌的污水等等,通常直接排入下水道,并随着四通八达的地下污水管网进行扩散。这样,原本救世扶伤的医疗场所反而成了致命的污染源,为我们的卫生环境埋下了巨大的隐患。
为了避免上述现象,目前的医疗场所通常采用一水槽来收集污水,并对污水进行集中消毒处理。但是,由于水槽和污水收集管的位置固定,无法将其他污水管路(如口腔科污水)接入,从而造成了诸多的使用不便。
因此,为解决上述技术问题,确有必要提供一种具有改良结构的全自动消毒水槽的预留式污水收集装置,以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题,本实用新型的目的在于提供一种结构简单,污水接入方便的全自动消毒水槽的预留式污水收集装置。
为实现上述目的,本实用新型采取的技术方案为:一种全自动消毒水槽的预留式污水收集装置,其包括水槽、第一U形弯管、第一连接支管、预留管、第二U形弯管、第二连接支管和污水收集总管;其中,所述水槽的底部依次通过所述第一U形弯管、第一连接支管与所述污水收集总管连接;所述预留管依次通过第二U形弯管、第二连接支管与所述污水收集总管连接;所述预留管设置在水槽的一侧。
本实用新型的全自动消毒水槽的预留式污水收集装置进一步设置为:于所述第一U形弯管和第二U形弯管的底部分别安装有一排污阀。
本实用新型的全自动消毒水槽的预留式污水收集装置还设置为:于所述预留管的口部盖有一防臭盖。
与现有技术相比,本实用新型具有如下有益效果:本实用新型的全自动消毒水槽的预留式污水收集装置通过增设预留管,从而可将水槽外的污水导入污水收集总管,使污水收集全面且处理完全,不易污染环境。
