申请日2013.04.02
公开(公告)日2013.09.04
IPC分类号E03F7/10; E03F5/10
摘要
本实用新型公开了一种真空污水罐和吸粪车，所述真空污水罐包括储存污水的罐体(1)以及沿水平方向设置在该罐体(1)上的进污口(11)和抽气口(12)，其中，所述罐体(1)内包括多个沿水平方向依次连通的容纳腔室(2)，并且所述进污口(11)和所述抽气口(12)位于不同的所述容纳腔室(2)中，所述吸粪车使用本实用新型提供的真空污水罐。由于抽气口和进污口不处于同一容纳腔室中，因此在进污口所在腔室产生的泡沫在进入抽气口所在腔室时会被有效过滤，从而降低泡沫对真空泵系统的影响，并且结构简单、实用性强。
权利要求书
1.一种真空污水罐，包括储存污水的罐体(1)以及沿水平方向设置在 P 所述抽气口(12)位于不同的所述容纳腔室(2)中。< 内包括多个沿水平方向依次连通的容纳腔室(2)，并且所述进污口(11)和 该罐体(1)上的进污口(11)和抽气口(12)，其特征在于，所述罐体(1)>
2.根据权利要求1所述的真空污水罐，其特征在于，相邻所述容纳腔 室(2)由隔板(3)分隔，并由设置在该隔板(3)上的过水孔(31)连通。
3.根据权利要求2所述的真空污水罐，其特征在于，所述过水孔(31) 设置在所述隔板(3)的底部，并且所述隔板(3)的顶部设置有过气孔(32)。
4.根据权利要求3所述的真空污水罐，其特征在于，所述过气孔(32) 由第一滤网(61)覆盖。
5.根据权利要求1所述的真空污水罐，其特征在于，所述罐体(1)内 设置有导流管(4)，该导流管(4)连接在所述进污口(11)上并朝向所述 罐体(1)的底部延伸。
6.根据权利要求1所述的真空污水罐，其特征在于，所述抽气口(12) 覆盖有第二滤网(62)。
7.根据权利要求1或6所述的真空污水罐，其特征在于，所述抽气口 (12)内安装有防止污水进入与该抽气口(12)连通的抽气管路(13)中的 防溢流装置(5)。
8.根据权利要求7所述的真空污水罐，其特征在于，所述防溢流装置 (5)包括与所述抽气管路(13)连通的止口(51)、能够封堵该止口(51) 的封堵件(52)、能够漂浮在污水上的漂浮件(53)以及可上下滑动地保持 所述漂浮件(53)的保持架(54)，所述封堵件(52)限定于所述漂浮件(53) 和所述止口(51)之间。
9.根据权利要求8所述的真空污水罐，其特征在于，所述止口(51) 的截面为圆形，所述封堵件(52)为球状封堵件，并且从所述漂浮件(53) 朝向所述止口(51)地设置有能够引导所述球状密封件滚向所述止口(51) 的导向结构(54)。
10.一种吸粪车，包括依次连通的真空泵、真空污水罐和污水管，其特 征在于，所述真空污水罐为权利要求1-9中任意一项所述的真空污水罐，所 述真空泵与所述抽气口(12)连通，所述污水管与所述进污口(11)连通。
说明书
真空污水罐和吸粪车
技术领域
本实用新型涉及真空吸污领域，具体地，涉及一种真空污水罐和使用该 真空污水罐的吸粪车。
背景技术
在真空吸污领域中，常见部件为应用在吸粪车上的核心部件：真空泵和 真空污水罐，其中，真空泵将真空污水罐抽成真空状态，则污水粪液沿污水 管被大气压力压入真空污水罐中。
然而，因为污水流速流量均较大，所带来的冲击而将在真空污水罐中产 生大量泡沫。这些冲击产生的泡沫堆积于整个罐体上部，随真空泵的抽吸而 进入真空泵系统。这将污染真空泵系统并造成故障。现有技术中通常只能依 靠操作者观察水位仪来手动关闭机器，效率和实用性较低。
实用新型内容
本实用新型的一个目的是提供一种真空污水罐，该真空污水罐能够有效 降低泡沫对真空泵系统的影响，并且结构简单、实用性强。
本实用新型的另一目的是提供一种吸粪车，该吸粪车使用本实用新型提 供的真空污水罐。

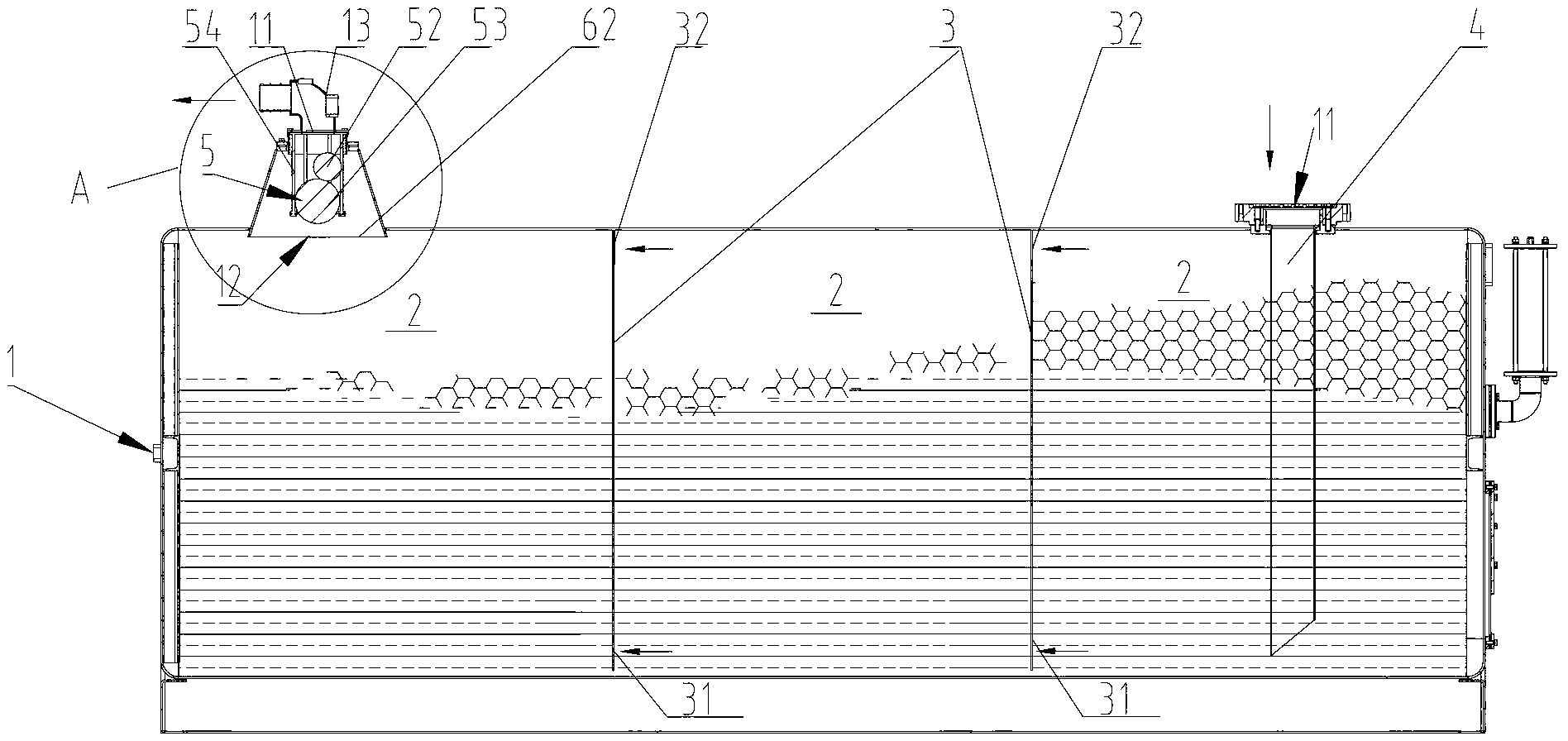

为了实现上述目的，本实用新型提供一种真空污水罐，包括储存污水的 罐体以及沿水平方向设置在该罐体上的进污口和抽气口，其中，所述罐体内 包括多个沿水平方向依次连通的容纳腔室，并且所述进污口和所述抽气口位 于不同的所述容纳腔室中。
优选地，相邻所述容纳腔室由隔板分隔，并由设置在该隔板上的过水孔 连通。
优选地，所述过水孔设置在所述隔板的底部，并且所述隔板的顶部设置 有过气孔。
优选地，所述过气孔由第一滤网覆盖。
优选地，所述罐体内设置有导流管，该导流管连接在所述进污口上并朝 向所述罐体的底部延伸。
优选地，所述抽气口覆盖有第二滤网。
优选地，所述抽气口内安装有防止污水进入与该抽气口连通的抽气管路 中的防溢流装置。
优选地，所述防溢流装置包括与所述抽气管路连通的止口、能够封堵该 止口的封堵件、能够漂浮在污水上的漂浮件以及可上下滑动地保持所述漂浮 件的保持架，所述封堵件限定于所述漂浮件和所述止口之间。
优选地，所述止口的截面为圆形，所述封堵件为球状封堵件，并且从所 述漂浮件朝向所述止口地设置有能够引导所述球状密封件滚向所述止口的 导向结构。
根据本实用新型的另一方面，提供一种吸粪车，包括依次连通的真空泵、 真空污水罐和污水管，其中，所述真空污水罐为本实用新型提供的真空污水 罐，所述真空泵与所述抽气口连通，所述污水管与所述进污口连通。
通过上述技术方案，由于抽气口和进污口不处于同一容纳腔室中，因此 在进污口所在腔室产生的泡沫在进入抽气口所在腔室时会被有效过滤，从而 降低泡沫对真空泵系统的影响，并且结构简单、实用性强。
本实用新型的其他特征和优点将在随后的具体实施方式部分予以详细 说明。
