申请日2013.04.02
公开(公告)日2013.09.04
IPC分类号B65G21/00; B65G39/12; B65G39/16
摘要

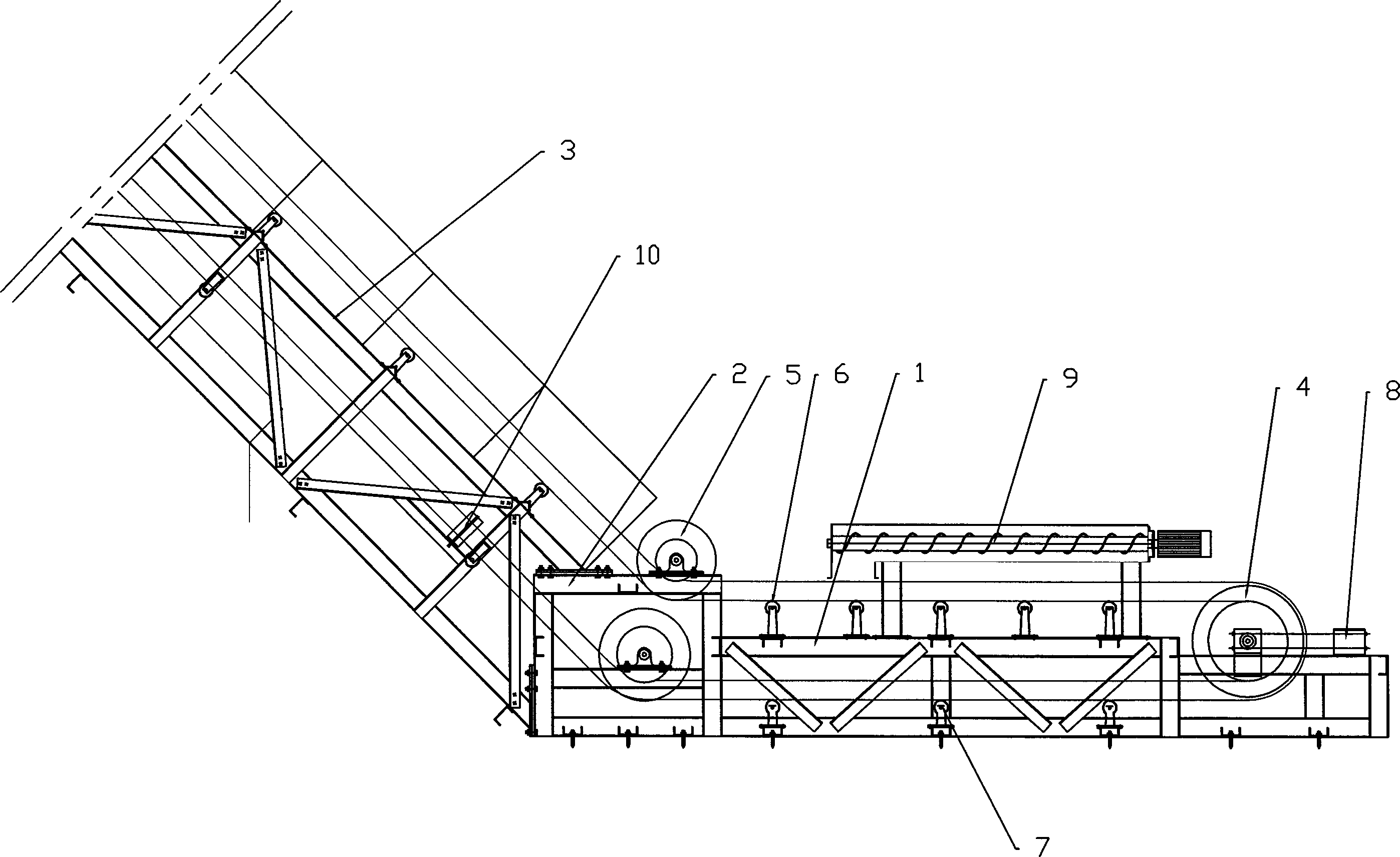

本实用新型涉及一种输送机，尤其是涉及一种污泥输送机尾架机构。其主要是解决现有技术所存在的输送机的尾架机构结构较为复杂，安装较为不易，使得输送机的输送效率较低，输送成本较高等的技术问题。本实用新型包括尾架(1)，其特征在于所述的尾架(1)连接有倾斜设置的转向滚筒架(2)，转向滚筒架连接有倾斜设置的中间架(3)，尾架上设有尾部滚筒(4)，中间加上设有改向滚筒(5)，中间架、尾架上设有上托辊(6)、下托辊(7)，尾部滚筒连接有皮带拉紧装置(8)，尾架的上方设有螺旋输送机(9)。
权利要求书
1.一种污泥输送机尾架机构，包括尾架(1)，其特征在于所述的尾架(1) 连接有倾斜设置的转向滚筒架(2)，转向滚筒架连接有倾斜设置的中间架(3)， 尾架上设有尾部滚筒(4)，中间加上设有改向滚筒(5)，中间架、尾架上设有 上托辊(6)、下托辊(7)，尾部滚筒连接有皮带拉紧装置(8)，尾架的上方设 有螺旋输送机(9)。
2.根据权利要求1所述的污泥输送机尾架机构，其特征在于所述的中间架 (3)上设有防跑偏托辊(10)。
说明书
污泥输送机尾架机构
技术领域
本实用新型涉及一种输送机，尤其是涉及一种污泥输送机尾架机构。
背景技术
输送机历史较为悠久，中国古代的高转筒车和提水的翻车，是现代斗式 提升机和刮板输送机的雏形。输送机是在一定的线路上连续输送物料的物料 搬运机械，又称连续输送机。输送机可进行水平、倾斜输送，也可组成空间 输送线路，输送线路一般是固定的。输送机输送能力大，运距长，还可在输 送过程中同时完成若干工艺操作，所以应用十分广泛。现有的输送机大都为 带式输送，即通过将物料放置于输送带上，由电机转动带动输送带运动，将 物料输送至相应的高度或指定位置。但是这种输送机的尾架机构结构较为复 杂，安装较为不易，使得输送机的输送效率较低，输送成本较高。
实用新型内容
本实用新型是提供一种污泥输送机尾架机构，其主要是解决现有技术所 存在的输送机的落料机构结构较为复杂，安装较为不易，使得输送机的输送 效率较低，输送成本较高等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的污泥输送机尾架机构，包括尾架，所述的尾架连接有倾斜 设置的转向滚筒架，转向滚筒架连接有倾斜设置的中间架，尾架上设有尾部 滚筒，中间加上设有改向滚筒，中间架、尾架上设有上托辊、下托辊，尾部 滚筒连接有皮带拉紧装置，尾架的上方设有螺旋输送机。
作为优选，所述的中间架上设有防跑偏托辊。
因此，本实用新型的输送机的尾架机构结构较为简单，安装较为容易， 使得输送机输送效率较高，输送成本较低。
