申请日2013.02.04
公开(公告)日2013.07.10
IPC分类号C02F1/78; C02F9/04
摘要
本实用新型公开了一种水处理臭氧氧化处理系统，其包括：由依次用管道连接的原水池、预臭氧氧化池、反应沉淀池、过滤池和后臭氧氧化池，以及与预臭氧氧化池和后臭氧氧化池连接的臭氧发生装置;所述预臭氧氧化池和后臭氧氧化池之间的尾气管道上设置有尾气控制器;所述臭氧发生装置依次连接混配器和液氧储罐。本实用新型采用两级臭氧氧化处理系统，微污染水源含有的不易生物降解的有机物，有机物被臭氧氧化池中臭氧转变为可被生物降解的有机物，同时增加了水中的溶解氧，臭氧能有效杀灭水中细菌，从而提高了水处理的出水水质。
权利要求书

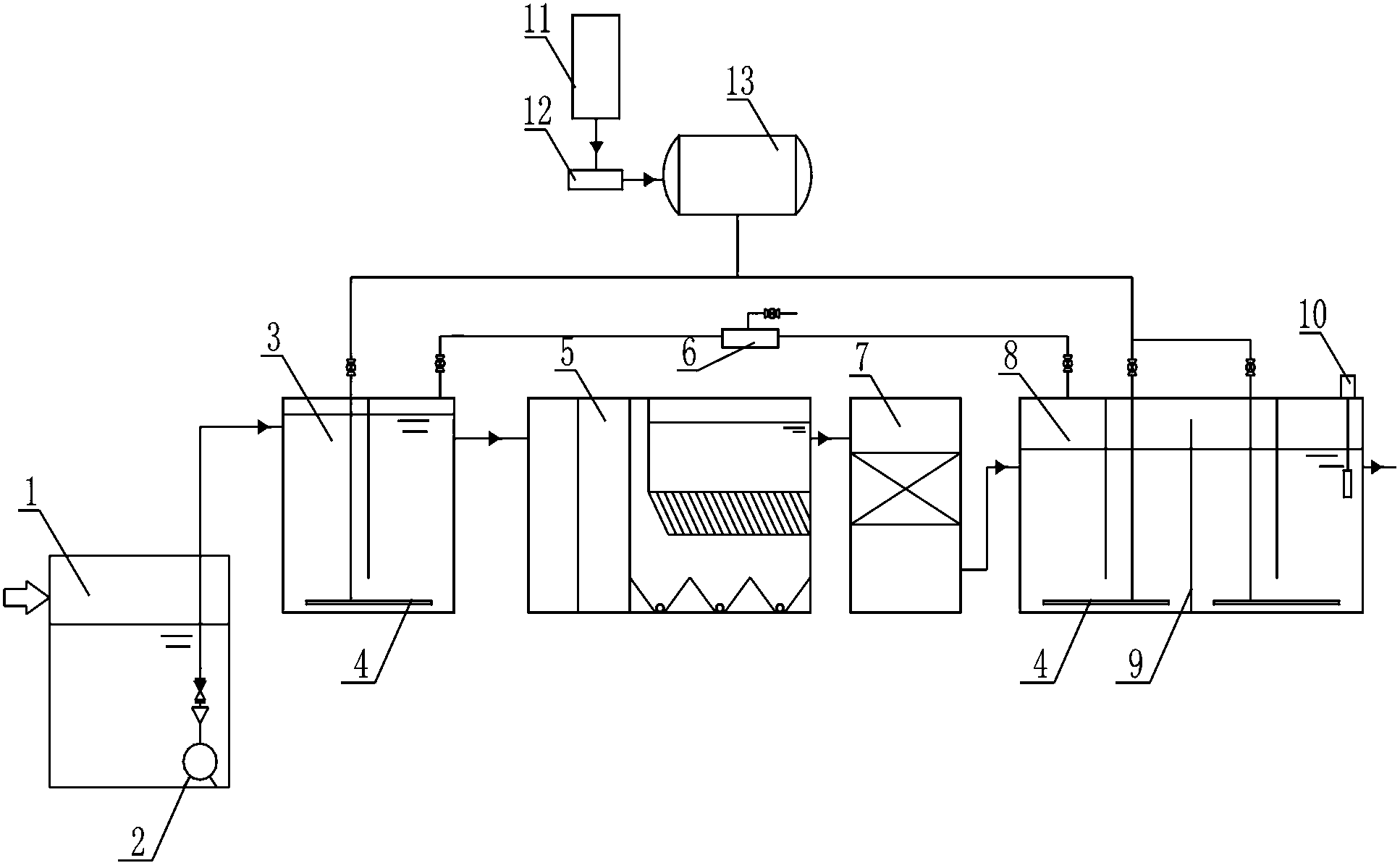

1.一种水处理臭氧氧化处理系统，其特征在于，其包括：由依次用管道连接的原水池(1)、预臭氧氧化池(3)、反应沉淀池(5)、过滤池(7)和后臭氧氧化池(8)，以及与预臭氧氧化池(3)和后臭氧氧化池(8)连接的臭氧发生装置(13);所述预臭氧氧化池(3)和后臭氧氧化池(8)之间的尾气管道上设置有尾气控制器(6);所述臭氧发生装置(13)依次连接混配器(12)和液氧储罐(11)。
2.根据权利要求1所述的一种水处理臭氧氧化处理系统，其特征在于：所述后臭氧氧化池(8)内设置有隔板(9)。
3.根据权利要求1所述的一种水处理臭氧氧化处理系统，其特征在于：所述后臭氧氧化池(8)的出水端设置有余臭氧检测仪(10)。
说明书
一种水处理臭氧氧化处理系统
技术领域
本实用新型涉及一种水处理臭氧氧化处理系统，属于水处理技术领域。
背景技术
在水污染事件频发，水环境日益污染严重的情况下，还有在自然灾害发生时，必然导致水源水质的下降，增加饮用水中痕量或微量的污染物质，成为了微污染水源，其主要污染指标为氨氮、五日生化需氧量、高锰酸盐指数、铁、锰和石油类。由于人们生活水平的提高和现代检测技术的发展，对饮用水水质提出了越来越高的要求，这类微污染水源经常规的混凝、沉淀、过滤、消毒处理技术，出水不能达到饮用水标准，给人们的生活带来影响，特别是含有不易生物降解的有机物，现有处理技术不能去除，因此需要一种臭氧氧化深度水处理装置。
实用新型内容
本实用新型的目的在于提供一种水处理臭氧氧化处理系统，采用两级臭氧氧化处理系统，可以将微污染水源中不易生物降解的有机物去除，增加了水中的溶解氧，提高了出水水质。
本实用新型的目的通过下述技术方案实现：一种水处理臭氧氧化处理系统，其包括：由依次用管道连接的原水池、预臭氧氧化池、反应沉淀池、过滤池和后臭氧氧化池，以及与预臭氧氧化池和后臭氧氧化池连接的臭氧发生装置;所述预臭氧氧化池和后臭氧氧化池之间的尾气管道上设置有尾气控制器;所述臭氧发生装置依次连接混配器和液氧储罐。
所述后臭氧氧化池内设置有隔板。
进一步的，所述后臭氧氧化池的出水端设置有余臭氧检测仪。
综上所述，本实用新型具有的有益效果：本实用新型采用两级臭氧氧化处理系统，微污染水源含有的不易生物降解的有机物，有机物被臭氧氧化池中臭氧转变为可被生物降解的有机物，同时增加了水中的溶解氧，臭氧能有效杀灭水中细菌，从而提高了水处理的出水水质。
