申请日2013.03.20
公开(公告)日2013.08.07
IPC分类号C02F1/66
摘要

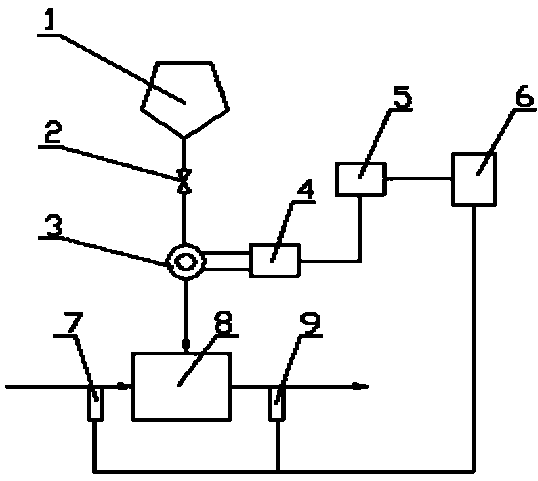

本实用新型公开了一种脱硫废水pH值自动控制装置，包括加药罐(1)、加药泵(3)及其电机(4)，所述的加药泵(3)的出口与废水箱(8)连接，在废水箱(8)的入口内设有第一流量、pH值自动检测传感器(7)，在废水箱(8)的出口内设有第二流量、pH值自动检测传感器(9)，所述的第一流量、pH值自动检测传感器(7)和第二流量、pH值自动检测传感器(9)与控制柜(6)电连接，所述的控制柜(6)与变频调速器(5)电连接，变频调速器(5)与所述的电机(4)电连接。本实用新型是一种运行平稳、加药精度高、劳动强度低的脱硫废水pH值自动控制装置，能最大限度地消除信号滞后因素的影响，使运行平稳。
权利要求书
1. 一种脱硫废水pH值自动控制装置，包括加药罐(1)、加药泵(3)及其电机(4)，所述的加药泵(3)的出口与废水箱(8)连接，其特征是：在废水箱(8)的入口内设有第一流量、pH值自动检测传感器(7)，在废水箱(8)的出口内设有第二流量、pH值自动检测传感器(9)，所述的第一流量、pH值自动检测传感器(7)和第二流量、pH值自动检测传感器(9)与控制柜(6)电连接，所述的控制柜(6)与变频调速器(5)电连接，所述的变频调速器(5)与所述的电机(4)电连接。
说明书
脱硫废水pH值自动控制装置
技术领域
本实用新型涉及一种自动加药装置，特别是涉及一种脱硫废水pH值自动控制装置。
背景技术
目前，在脱硫废水处理系统中，需要对pH值进行在线控制的有中和箱和出水箱两个环节，二者的控制工艺，分别如下：
在中和箱中，废水的pH值通过加入石灰乳进行调节，石灰乳加药泵受沉降箱内的在线pH表控制。当pH<9时，可以通过变频器来调节加大石灰乳加药量;当pH>9时，可减小石灰乳加药量使pH维持在9.2左右。
在出水箱中，废水的pH值通过加入HCl进行调节，HCl计量泵受出水箱内的在线pH表控制。当pH>9时，启动HCl计量泵加酸调节;当pH<6时，打开出水泵循环电动阀门将出水返回中和箱循环;当pH在6.0-9.0范围内，则直接排放。
以上所述的中和箱和出水箱控制工艺，虽然简单、实用、易操作，但却均存在信号滞后、加药精度低、运行不平稳的问题。
发明内容
本实用新型所要解决的技术问题是提供一种运行平稳、加药精度高、劳动强度低的脱硫废水pH值自动控制装置。
为了解决上述技术问题，本实用新型提供的一种脱硫废水pH值自动控制装置，包括加药罐、加药泵及其电机，所述的加药泵的出口与废水箱连接，在废水箱的入口内设有第一流量、pH值自动检测传感器，在废水箱的出口内设有第二流量、pH值自动检测传感器，所述的第一流量、pH值自动检测传感器和第二流量、pH值自动检测传感器与控制柜电连接，所述的控制柜与变频调速器电连接，所述的变频调速器与所述的电机电连接。
采用上述技术方案的脱硫废水pH值自动控制装置，第一流量、pH值自动检测传感器将废水箱的入口内检测到的流量值和pH值传输给控制柜，第二流量、pH值自动检测传感器将废水箱的出口内检测到的流量值和pH值传输给控制柜，控制柜将检测到的流量值和pH值与控制设定值进行比较计算，经过智能PID整定后，再将控制信号传输给变频调速器，由变频调速器控制电机的转速来控制加药泵的加药量。采用本实用新型后不需要人工操作、监视和控制，提高了加药量的控制精度，同时也最大限度地消除了信号滞后因素的影响，使运行更加平稳。
综上所述，本实用新型是一种运行平稳、加药精度高、劳动强度低的脱硫废水pH值自动控制装置，能最大限度地消除信号滞后因素的影响，使运行平稳。
