申请日2013.03.22
公开(公告)日2013.11.13
IPC分类号C02F9/02; B01D29/50; C02F1/28; C02F1/40
摘要
一种污水除油装置。本发明涉及节能环保领域，包括：壳体、第一过滤层、第二过滤层和强吸污材料;所述的壳体为圆台型，所述的壳体设置有进水口、出水口;所述的第一过滤层安装在所述的壳体内部进水口处，所述的第二过滤层安装在所述的壳体内部出水口处;所述的强吸污材料填充在所述的第一过滤层和第二过滤层之间。本发明使进入下水道的污水含油率大大降低，提高下水道的使用寿命;经过处理的水可以重复利用，提高水的使用率。同时因将污水中的油污转化为固体垃圾处理，而不是直接排入下水管道中，所以减少了因清洗油污所使用的洗涤剂的量，减少含磷洗涤剂的使用，又从另一方面保护了环境;本发明虽然是一个小小的装置，但是取得了很好的环境效益和社会效益。
权利要求书

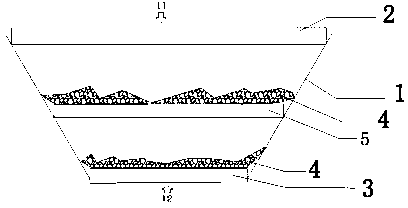

1.一种污水除油装置，包括：壳体(1)、第一过滤层(2)、第二过滤层(3)、强吸污材料(4)和第三过滤层(5);
所述的壳体(1)为圆台型，所述的壳体(1)设置有进水口(11)、出水口(12);
所述的第一过滤层(2)包括：第一外环(21)、第一内环(22)和过滤网布(123)，所述的第一内环(22)设置在所述的第一外环(21)内，与所述的第一外环(21)紧密卡扣在一起，所述的第一外环(21)通过与所述的第一内环(22)卡扣将所述的过滤网布(123)夹在其中;
所述的第二过滤层(3)包括：第二外环(31)、第二内环(32)和过滤网布(123)，所述的第二内环(32)设置在所述的第二外环(31)内，与所述的第二外环(31)紧密卡扣在一起，所述的第二外环(31)通过与所述的第二内环(32)卡扣将所述的过滤网布(123)夹在其中;
所述的第三过滤层(5)包括：第三外环(51)、第三内环(52)和过滤网布(123)，所述的第三内环(52)设置在所述的第三外环(51)内，与所述的第三外环(51)紧密卡扣在一起，所述的第三外环(51)通过与所述的第三内环(52)卡扣将所述的过滤网布(123)夹在其中;
所述的第一过滤层(2)安装在所述的壳体(1)内部进水口(11)处，所述的第二过滤层(3)安装在所述的壳体(1)内部出水口(12)处;
所述的第三过滤层(5)安装在所述的第一过滤层(2)和第二过滤层(3)之间，所述的强吸污材料(4)填充在所述的第一过滤层(2)、第二过滤层(3)和第三过滤层(5)之间;
所述的过滤网布(123)为纱布;
其特征在于：
所述的壳体(1)采用的是废旧饮料瓶的瓶颈部分;
所述的第一外环(21)、第一内环(22)、第二外环(31)、第二内环(32)、第三外环(51)和第三内环(52)采用扁形的铁丝制作而成;
所述的强吸污材料(4)为家庭生活中的废弃布料。
说明书
一种污水除油装置
技术领域
本发明涉及节能环保领域， 特别是涉及一种厨房污水除油装置。
背景技术
现在国外对厨房生活污水处理的研究已经取得了众多的成绩，比如美国的厨房垃圾粉碎机，安装于洗碗水槽下方、新西兰油脂分离装置与食物垃圾处理机已经能用于家庭、饭馆的地方的废弃食用油处理，这些国家政府设立专门法令禁止乱倒废弃食用油，并定期回收分油装置中的油污。但是与美国不同的是中国就餐文化决定骨头等大快垃圾不能用粉碎机。虽然国内有少数宾馆注意到了废弃食用油回收并设计研究厨房净水装置，例如专利申请号为201120188034.X的实用新型专利《油污分离装置》，在一定程度上起到了污水除油的效果，但这些装置大都是大型动力装置，只适用于各厂矿、机关及宾馆，饭店大食堂，家庭日积月累的效果被忽略。
目前市场上迫切需要一种适用于家庭实用的、经济适用的除油装置，以解决厨房油污多堵塞管道的问题，同时缓解环境压力。
发明内容
本发明的目的在于提供一种适用于家庭实用的、经济适用的污水除油装置，以解决厨房油污多堵塞管道的问题，同时缓解环境压力。
本发明所采用的的技术方案是：一种污水除油装置，其特征在于，包括：壳体、第一过滤层、第二过滤层和强吸污材料;
所述的壳体为圆台型，所述的壳体设置有进水口、出水口;
所述的第一过滤层安装在所述的壳体内部进水口处，所述的第二过滤层安装在所述的壳体内部出水口处;
所述的强吸污材料填充在所述的第一过滤层和第二过滤层之间。
作为优选，所述的壳体为塑料材质。
作为优选，所述的第一过滤层包括：第一外环、第一内环和过滤网布，所述的第一内环设置在所述的第一外环内，与所述的第一外环紧密卡扣在一起，所述的第一外环通过与所述的第一内环卡扣将所述的过滤网布夹在其中。
作为优选，所述的第一外环、第一内环为金属材料。
作为优选，所述的第二过滤层包括：第二外环、第二内环和过滤网布，所述的第二内环设置在所述的第二外环内，与所述的第二外环紧密卡扣在一起，所述的第二外环通过与所述的第二内环卡扣将所述的过滤网布夹在其中。
作为优选，所述的第二外环、第二内环为金属材料。
作为优选，所述的过滤网布为纱布。
作为优选，所述的强吸污材料为空隙率相对较高的织物。
作为优选，所述的污水除油装置还包括第三过滤层，所述的第三过滤层安装在所述的第一过滤层和第二过滤层之间，所述的强吸污材料填充在所述的第一过滤层、第二过滤层和第三过滤层之间。
作为优选，所述的第三过滤层包括：第三外环、第三内环和过滤网布，所述的第三内环设置在所述的第三外环内，与所述的第三外环紧密卡扣在一起，所述的第三外环通过与所述的第三内环卡扣将所述的过滤网布夹在其中。
本发明相对现有技术，使进入下水道的污水含油率大大降低，提高下水道的使用寿命;经过处理的水可以重复利用，提高水的使用率。同时因将污水中的油污转化为固体垃圾处理，而不是直接排入下水管道中，所以减少了因清洗油污所使用的洗涤剂的量，减少含磷洗涤剂的使用，又从另一方面保护了环境;本发明虽然是一个小小的装置，但是取得了很好的环境效益和社会效益。
