申请日2012.12.31
公开(公告)日2013.06.26
IPC分类号E01H1/00
摘要
本实用新型公开了一种污水可回收的道路栏杆清洗装置，包括清洗机和运输车载，所述清洗机与运输车载通过滑轨紧固连接，所述运输车载上设置有用于为所述清洗机供水的第一储水箱，所述第一储水箱与所述清洗机的进水口通过软管连接，所述运输车载上还设置有用于存储污水的第二储水箱，所述清洗机包括有通过连杆连接的第一机架组、第二机架组，所述第一、第二机架组下方均设置有一个固定底盘，所述两个固定底盘中心处均开设有一个凹槽，所述凹槽上表面镶嵌设置有过滤网，所述凹槽底部通过外接水管与所述第二储水箱连接，所述第二储水箱和水管之间设置有水泵。通过本实用新型能够将清洗栏杆后的污水经过简单滤渣后有效地回收起来。
权利要求书
1.一种污水可回收的道路栏杆清洗装置，包括清洗机和运输车载，所述清洗机 与运输车载通过滑轨紧固连接，所述运输车载上设置有用于为所述清洗机供水 的第一储水箱，所述第一储水箱与所述清洗机的进水口通过软管连接，其特征 在于：所述运输车载上还设置有用于存储污水的第二储水箱，所述清洗机包括 有通过连杆连接的第一机架组、第二机架组，所述第一、第二机架组下方均设 置有一个固定底盘，所述两个固定底盘中心处均开设有一个凹槽，所述凹槽上 表面镶嵌设置有过滤网，所述凹槽底部通过外接水管与所述第二储水箱连接， 所述第二储水箱和水管之间设置有水泵。
2.根据权利要求1所述的一种污水可回收的道路栏杆清洗装置，其特征在于： 所述第一、第二机架组结构设置相同且对称分布在所述连杆两端。
3.根据权利要求2所述的一种污水可回收的道路栏杆清洗装置，其特征在于： 所述第一、第二机架组中均设置有两个结构相同的清洗机架。
4.根据权利要求3所述的一种污水可回收的道路栏杆清洗装置，其特征在于： 所述第一、第二机架组外侧均设置有一个挡罩，所述挡罩与对应的固定底盘焊 接成一体。
说明书
一种污水可回收的道路栏杆清洗装置
技术领域
本实用新型涉及环卫设备技术领域，具体涉及一种污水可回收的道路栏杆 清洗机。
背景技术
目前城市自动化道路栏杆清洗装置主要由道路栏杆清洗机和用于牵引清洗 机工作的运输车载组成，其具有劳动强度小、清洗效率高、清洗效果好的优点， 已逐步地取代了人工完成护栏清洗工作，但是现有技术中，道路栏杆清洗机处 于工作状态时，运输车载内的储水箱将持续给清洗机供水，而现有道路栏杆清 洗装置大多都没有设置污水 回收装置，从而造成了大量水资源浪费。
实用新型内容
本实用新型的目的是为了解决上述背景技术中所提到的问题，提供了一种 污水可回收的道路栏杆清洗装置，该清洗装置能够将清洗栏杆后的污水经过简 单滤渣后有效地回收起来。
与现有技术相比，本实用新型的有益效果如下：

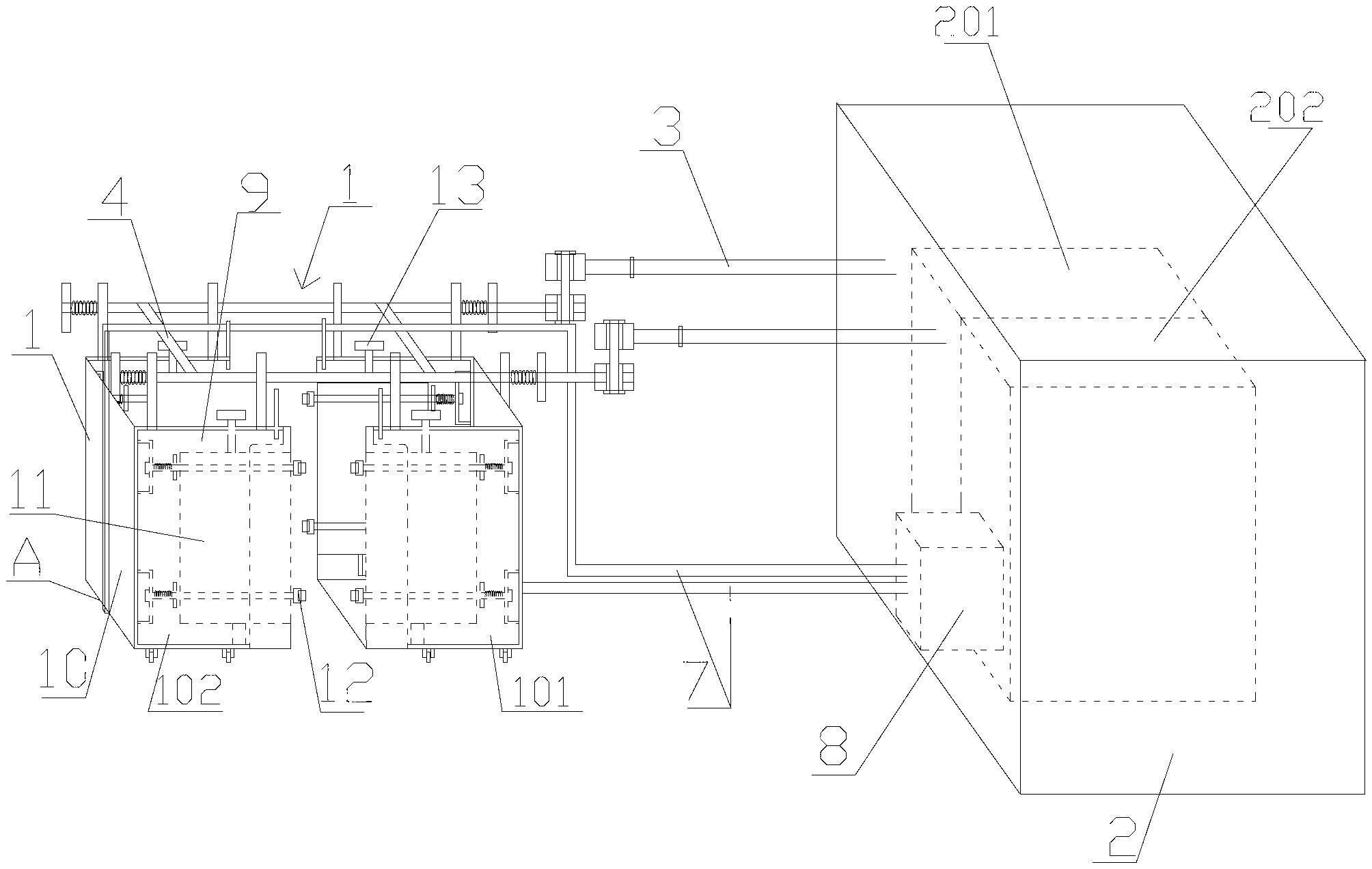

一种污水可回收的道路栏杆清洗装置，包括清洗机和运输车载，所述清洗 机与运输车载通过滑轨紧固连接，所述运输车载上设置有用于为所述清洗机供 水的第一储水箱，所述第一储水箱与所述清洗机的进水口通过软管连接，所述 运输车载上还设置有用于存储污水的第二储水箱，所述清洗机包括有通过连杆 连接的第一机架组、第二机架组，所述第一、第二机架组下方均设置有一个固 定底盘，所述两个固定底盘中心处均开设有一个凹槽，所述凹槽上表面镶嵌设 置有过滤网，所述凹槽底部通过外接水管与所述第二储水箱连接，所述第二储 水箱和水管之间设置有水泵。
为了使与凹槽底部连接的水管不与栏杆缠绕，本实用新型，所述凹槽底部 连接的水管分别通过对应机架组外侧，再经过清洗机上部与第二储水箱连接。
进一步地，所述第一、第二机架组结构设置相同且对称分布在所述连杆两 端。
进一步地，所述第一、第二机架组中均设置有两个结构相同的清洗机架。
进一步地，所述第一、第二机架组外侧均设置有一个挡罩，所述挡罩与对 应的固定底盘焊接成一体。
本实用新型的有益效果：本实用新型在现有技术的基础上，在清洗机中第 一、第二机架组下方均设置有固定底盘，该固定底盘中间开设有凹槽，该凹槽 上表面镶嵌设置有过滤网，底部还通过外接水管与第二储水箱连接，所述第二 储水箱为运输车载内增设的一个用于存储污水的储水箱体。通过此结构，能够 将清洗机内的大部分污水聚齐起来，并通过水泵有效地将污水从底端设置的水 管输送到第二储水箱中，从而实现了对清洗栏杆后的污水有效回收。
