申请日2012.12.31
公开(公告)日2013.06.19
IPC分类号C02F9/04; C02F1/44; C02F1/28; C02F5/00
摘要
一种移动方舱医院用水处理系统，其特征是它主要由多介质过滤器(1)、活性炭过滤器(2)、树脂软化过滤器(3)、微型增压水泵(4)、反渗透膜(5)、缓冲水箱(6)和微型分配水泵(7)组成，所述的多介质过滤器(1)的进口端与水源相连，所述的多介质过滤器(1)、活性炭过滤器(2)和树脂软化过滤器(3)依次串接相连，微型增压水泵(4)的进口端接树脂软化过滤器(3)的出口端，微型增压水泵(4)输出的压力水送入反渗透膜(5)中进一步过滤达标后送入缓冲水箱(6)中，缓冲水箱(6)中达标的水通过微型分配水泵(7)送至方舱医院中各用水单元。本实用新型结构简单，组装快速方便，能满足野外条件下的使用要求，尤其是各过滤单元均可快速更换，能确保水质要求。
权利要求书
1.一种移动方舱医院用水处理系统，其特征是它主要由多介质过滤器(1)、活性炭过滤器(2)、树脂软化过滤器(3)、微型增压水泵(4)、反渗透膜(5)、缓冲水箱(6)和微型分配水泵(7)组成，所述的多介质过滤器(1)的进口端与水源相连，所述的多介质过滤器(1)、活性炭过滤器(2)和树脂软化过滤器(3)依次串接相连，微型增压水泵(4)的进口端接树脂软化过滤器(3)的出口端，微型增压水泵(4)输出的压力水送入反渗透膜(5)中进一步过滤达标后送入缓冲水箱(6)中，缓冲水箱(6)中达标的水通过微型分配水泵(7)送至方舱医院中各用水单元。
2.根据权利要求1所述的移动方舱医院用水处理系统，其特征是所述的水源为野战水箱或供水车。
3.根据权利要求1所述的移动方舱医院用水处理系统，其特征是所述的多介质过滤器(1)呈易更换的砂滤柱状结构，砂滤柱自上而下由细石英砂、粗石英砂、细石子、粗石子分层构筑而成。
4.根据权利要求1所述的移动方舱医院用水处理 系统，其特征是所述的活性炭过滤器(2)呈柱状结构，它由细颗粒活性炭压制而成。
5.根据权利要求1所述的移动方舱医院用水处理系统，其特征是所述的树脂软化过滤器(3)是钠型离子交换树脂柱。
说明书
移动方舱医院用水处理系统
技术领域
本实用新型涉及一种医疗配套设备，尤其是一种在野外条件下使用的净水设备，它既可与移动医院如方舱医院配套，又可作为小型医疗机构紧急状态下为医疗提供用水的设备，具体地说是一种移动方舱医院用水处理系统。
背景技术
为了提高野外救护能力，减少因自然灾害、战争等条件下伤者的死亡概率，提高生存能力，为进一步后送治疗创造条件，人们设计了各种各样的急救器械，如急救帐蓬、急救包等等，但当伤者受伤严重，出现肾衰竭时就必须进行连续性血液净化(CBP)进行现场治疗，稳定病情后再后送治疗，而在地震、地陷、交通事故、火灾、战争条件下，受伤后很容易出现肾衰，目前因无相应的急救设备，很容易导致作者死亡。因此，研制一种适合于野外条件下作用的能进行连续性血液净化治疗的移动方舱医院是当务之急。而作为能进行连续性血液净化治疗的移动方舱医院中的水处理系统是保证其正常工作前提，因此，设计一种移动方舱医院用水处理系统是保证方舱医院正常工作的必要手段。
发明内容
本实用新型的目的是针对现有的能进行连续性血液净化治疗的移动方舱医院缺乏符合要求的可直接使用的水处理系统的问题，设计一种移动方舱医院用水处理系统。
本实用新型的技术方案是：

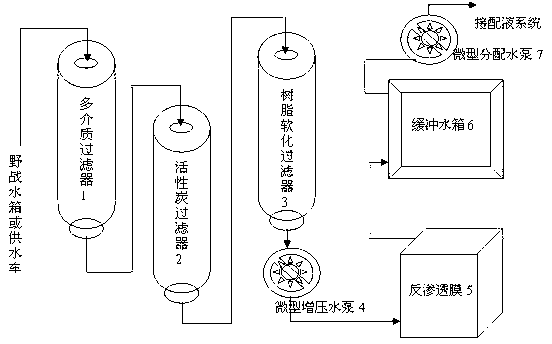

一种移动方舱医院用水处理系统，其特征是它主要由多介质过滤器1、活性炭过滤器2、树脂软化过滤器3、微型增压水泵4、反渗透膜5、缓冲水箱6和微型分配水泵7组成，所述的多介质过滤器1的进口端与水源相连，所述的多介质过滤器1、活性炭过滤器2和树脂软化过滤器3依次串接相连，微型增压水泵4的进口端接树脂软化过滤器3的出口端，微型增压水泵4输出的压力水送入反渗透膜5中进一步过滤达标后送入缓冲水箱6中，缓冲水箱6中达标的水通过微型分配水泵7送至方舱医院中各用水单元。
所述的水源为野战水箱或供水车。
所述的多介质过滤器1呈易更换的砂滤柱状结构，砂滤柱自上而下由细石英砂、粗石英砂、细石子、粗石子分层构筑而成。作为第一级初步水处理，多介质过滤器主要去除原水中大物质颗粒及固体成分。当砂滤柱失效时，更换一支新砂滤柱，以保证产水质量和效率。
所述的活性炭过滤器2呈柱状结构，它由细颗粒活性炭压制而成。活性炭是一种高效吸附剂，主要用于吸附氯离子，有机物和致热原。活性炭吸附达到饱和浓度便不再起作用，更换一支新活性炭柱，以保证产水质量。
所述的树脂软化过滤器3是钠型离子交换树脂柱，可以置换水中的钙和镁。定期检测软化水中钙镁含量以判定水质软化程度，同时判断树脂的软化能力。在离子交换树脂柱软化能力下降到一定程度更换或再生。
本实用新型的有益效果：
本实用新型结构简单，组装快速方便，能满足野外条件下的使用要求，尤其是各过滤单元均可快速更换，能确保水质要求。
本实用新型为方舱医院的成功研制提供了设备保障。
