申请日2013.02.28
公开(公告)日2013.07.17
IPC分类号C02F1/36
摘要
本实用新型公开了超声波污水处理换能器，其包括换能器本体、变幅杆和工具头，所述的变幅杆为具有一大一小两个端面的锥台形状，两个端面中面积较小的端面连接换能器本体，两个端面中面积较大的端面上连接有至少一个工具头。本实用新型超声波污水处理换能器小巧，产品结构简单可靠，工具头进行污水处理的工作表面积大，对污水处理的效率高。
权利要求书
1.超声波污水处理换能器，其特征在于：其包括换能器本体、变幅杆和工具头，所述的变幅杆为具有一大一小两个端面的锥台形状，两个端面中面积较小的端面连接换能器本体，两个端面中面积较大的端面上连接有至少一个工具头。
2.根据权利要求1所述的超声波污水处理换能器，其特征在于：所述的工具头为三个，每个工具头均与变幅杆较大的端面连接，工具头在变幅杆较大的端面上呈品字形分布。
3.根据权利要求1或2所述的超声波污水处理换能器，其特征在于：所述的工具头与变幅杆较大的端面通过螺杆连接。
4.根据权利要求1或2所述的超声波污水处理换能器，其特征在于：所述的换能器本体与变幅杆较小的端面通过螺杆连接。

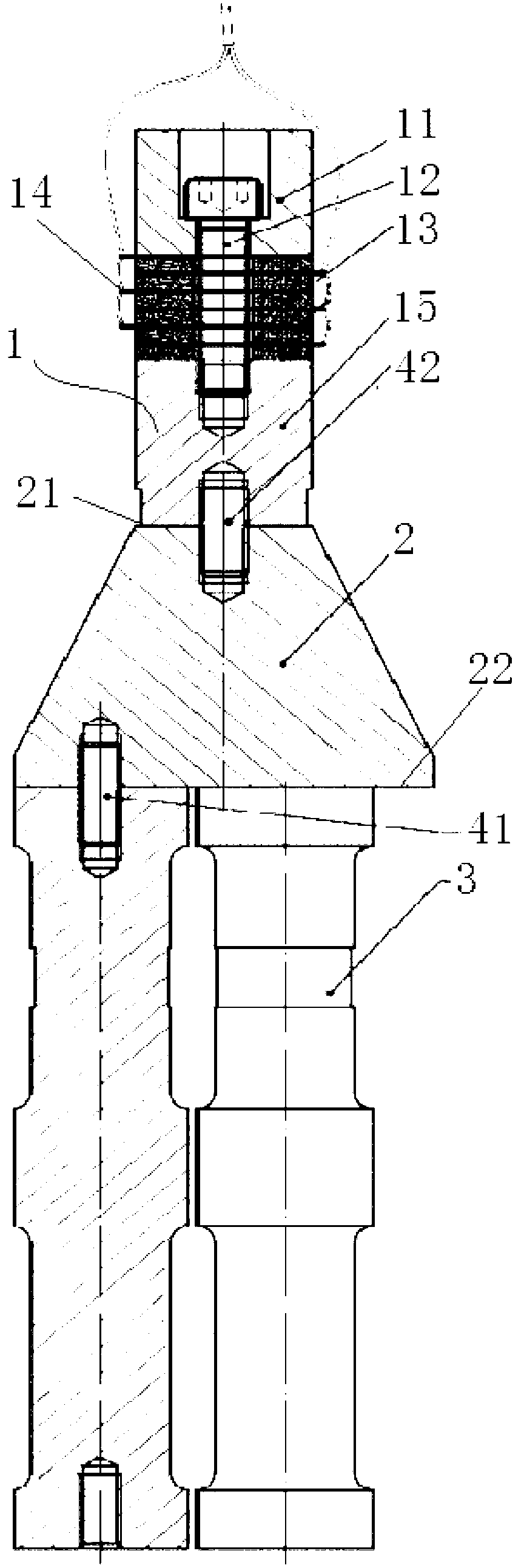

5.根据权利要求1或2所述的超声波污水处理换能器，其特征在于：所述的换能器本体包括后盖板、预应力螺杆、压电陶瓷片、铜电极和前盖板，铜电极与外接电缆连接，后盖板、压电陶瓷片和铜电极上开设有通孔，前盖板上设有螺纹孔，预应力螺杆先后穿过后盖板、压电陶瓷片和铜电极并固定在前盖板上。
说明书
超声波污水处理换能器
技术领域 本实用新型涉及一种超声波治污装置，尤其涉及一种超声波污水处理换能器。
背景技术 随着工业的发展，工业生产产生的废气废水，对环境造成极大的污染。我们需要对排出的废水进行污水处理。用传统的工艺处理，处理效率低，周期长，费用高。在污水处理过程中，利用超声的催化作用，加速污水处理过程，提高污水处理的速度，降低污水处理的成本。
超声波变幅杆主要作用是改变换能器的振幅(一般是增大)、提高振速比、提高效果，提高机械品质因数，加强耐热性，扩大适应温度范围，延长换能器的使用寿命。超声波工作的时候，换能器本体发出的超声波通过变幅杆传导到工具头上，工具头为直接与被处理介质接触的部分，因此，在有限的空间内最大限度的增加工具头的表面积，就能增加工具头与被处理介质的接触面，从而最大限度的利用超声波催化效应，空化效应，提高污水处理速度，提高效率。
发明内容 本实用新型提供一种体积小，处理效率高的超声波污水处理换能器。
为实现上述目的，本实用新型超声波污水处理换能器包括换能器本体、变幅杆和工具头，所述的变幅杆为具有一大一小两个端面的锥台形状，两个端面中面积较小的端面连接换能器本体，两个端面中面积较大的端面上连接有至少一个工具头。采用以上设计，能够在面积较大的端面上增加工具头的工作表面积，一方面工具头可以采用多面形以增加工作表面积。另一方面可以增加工具头的安装个数，在同一个变幅杆上安装多个工具头，能够在有限空间内极大的增加工具头的工作表面积，提供污水处理效率。
本实用新型的工具头为三个，每个工具头均与变幅杆较大的端面连接，工具头在变幅杆较大的端面上呈品字形分布。具体的，设置三个工具头并呈品字形分布，这样能够保证工具头在不相互干扰的情况下最大限度的增加工具头的工作表面积，提供污水处理效率。
本实用新型的工具头与变幅杆较大的端面通过螺杆连接。本实用新型的换能器本体与变幅杆较小的端面通过螺杆连接。螺杆的连接快捷且牢固，在需要更换部件的时候，能够快速的拆卸部件并进行更换。即使是螺杆发生了损坏，也可以更换螺杆，节省维护成本和维护难度。
本实用新型的换能器本体包括后盖板、预应力螺杆、压电陶瓷片、铜电极和前盖板，铜电极与外接电缆连接，后盖板、压电陶瓷片和铜电极上开设有通孔，前盖板上设有螺纹孔，预应力螺杆先后穿过后盖板、压电陶瓷片和铜电极并固定在前盖板上。换能器本体接通电源后，可以产生超声波供变幅杆和工具头使用。
与现有技术相比，本实用新型超声波污水处理换能器小巧，产品结构简单可靠，工具头进行污水处理的工作表面积大，对污水处理的效率高。
