申请日2013.02.28
公开(公告)日2013.05.22
IPC分类号C02F9/04; C02F1/38; C02F1/40; C02F1/56; C02F5/08; C02F1/52
摘要
本发明涉及一种油田污水旋流扰动处理方法及装置，装置包括有沉降除杂罐、絮凝反应罐、垢沉降罐、稳定铁离子反应罐、各药剂储罐、四级加压泵、各药剂加药泵和连接管路。油田污水连续经过四级净化罐，以旋流状态喷入各净化罐，在惯性离心力和重力作用下，分成污油、污水和污泥三相。处理过程为：油田污水进入沉降除杂罐进行分离，分出的污水加入絮凝剂进行絮凝分离，分出的污水加入除垢剂除去垢阳离子，分出的污水加入稳定铁离子药剂除去铁离子，分出的污水加入缓蚀阻垢剂送到注水罐。本发明四级连续的旋流扰动处理，反应充分、分离效果好。处理后的污水中悬浮物含量≤3.0mg/L、含油量≤10.0mg/L、含铁量≤0.5mg/L，达到了油田注水的水质标准。
权利要求书
1.一种油田污水旋流扰动处理方法，油田污水以旋流状态喷入净化罐，在惯性离心力和重力作用下，分成污油、污水和污泥三相，其特征是：所述油田污水经过四级净化罐旋流扰动处理，处理过程为：油田污水进入沉降除杂罐(2)进行分离，回收污油，排出污泥;分出的污水加压后加入絮凝剂进入絮凝反应罐(6)进行絮凝分离，回收污油，排出污泥;分出的污水加压后加入除垢剂进入垢沉降罐(10)除去垢阳离子，排出污泥;分出的污水加压后加入稳定铁离子药剂进入稳定铁离子反应罐(14)除去铁离子，排出污泥，分出的污水加压后加入缓蚀阻垢剂送到注水罐。
2.根据权利要求1所述的油田污水旋流扰动处理方法，其特征是：所述除垢剂为Na2CO3，所述絮凝剂为聚丙烯酰胺或聚合铝，所述稳定铁离子药剂为乙二胺四乙酸二钠盐，所述缓蚀剂为氯化十二烷基铵或醋酸十二烷基铵。

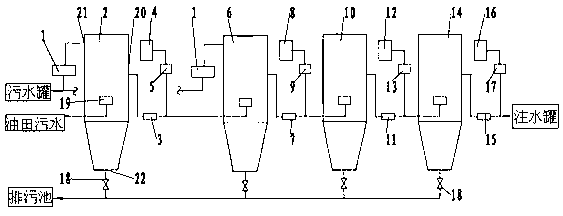

3.一种油田污水旋流扰动处理装置，包括注水罐、污油罐和排污池，其特征是：所述装置设有沉降除杂罐(2)、絮凝反应罐(6)、垢沉降罐(10)、稳定铁离子反应罐(14)、絮凝剂储罐(4)、除垢剂储罐(8)、稳定铁离子药剂储罐(12)和缓蚀阻垢剂储罐(16);所述沉降除杂罐、絮凝反应罐、垢沉降罐和稳定铁离子反应罐设有污水入口(19)、水出口(20)和排污口(22)，所述排污口通过管路与排污池连通;所述沉降除杂罐和絮凝反应罐设有污油出口(21)，所述污油出口通过收油泵(1)连接到污油罐;油田污水管路连接到沉降除杂罐的污水入口，沉降除杂罐的水出口通过一级加压泵(3)连接到絮凝反应罐的污水入口，所述絮凝剂储罐(4)通过絮凝剂加药泵(5)连接到一级加压泵的出口;絮凝反应罐的出水口通过二级加压泵(7)连接到垢沉降罐(10)的污水入口，所述除垢剂储罐(8)通过除垢剂加药泵(9)连接到二级加压泵的出口;垢沉降罐(10)的水出口通过三级加压泵(11)连接到稳定铁离子反应罐(14)的污水入口，稳定铁离子药剂储罐(12)通过稳定铁离子加药泵(13)连接到三级加压泵的出口;稳定铁离子反应罐通过四级加压泵(15)连接到注水罐，所述缓蚀阻垢剂储罐(16)通过缓蚀阻垢剂加药泵(17)连接到四级加压泵的出口。
4.根据权利要求3所述的油田污水旋流扰动处理装置，其特征是：所述污水入口(19)为污水切线方式进入净化罐的结构。
5.根据权利要求3所述的油田污水旋流扰动处理装置，其特征是：所述沉降除杂罐(2)、絮凝反应罐(6)、垢沉降罐(10)、稳定铁离子反应罐(14)、絮凝剂储罐(4)、除垢剂储罐(8)、稳定铁离子药剂储罐(12)、缓蚀阻垢剂储罐(16)及各连接管路的材质为不锈钢、工程塑料或玻璃钢，所述工程塑料为聚氯乙烯、聚乙烯或聚丙烯。
6.根据权利要求3所述的油田污水旋流扰动处理装置，其特征是：所述一级加压泵(3)、二级加压泵(7)、三级加压泵(11)、四级加压泵(15)、絮凝剂加药泵(5)、除垢剂加药泵(9)、稳定铁离子加药泵(13)和—缓蚀阻垢剂加药泵(17)为耐腐蚀泵。
说明书
油田污水旋流扰动处理方法及装置
技术领域
本发明属于含油污水处理技术领域。涉及一种油田污水旋流扰动处理方法及装置。
背景技术
油田污水与其它工业废水相比，含有不同的固体、不溶性液体和可溶性有机物、无机物等污染物，如泥沙、矿渣、浮油、成垢阳离子(Ca2+、Mg2+等)铁离子(--Fe2+和Fe3+)、表面活性剂等。这些污染物排放到自然界不仅污染地表水，导致环境恶化，还给周围的工农业生产和人们的生活带来危害。为消除上述危害因素，必须对油田污水进行处理，使污染物降低到环境能够接受的程度。
现有技术油田的污水处理系统较为庞大，污水处理成本高，经处理后的污水仍然含有大量的有害成分，回注后极易污染地层，堵塞地层流动间隙，造成后期注水阻力增大，甚至无法注水。流通缝隙堵塞的处理难度大，处理费用昂贵。
发明内容
为克服现有技术的不足，本发明提供一种油田污水旋流扰动处理方法，利用四级净化罐旋流扰动技术和添加药剂的方法去除油田污水中浮油、泥沙和有害物质，提高油田污水处理效果。本发明的另一目的是提供一种实现上述方法的油田污水旋流扰动处理装置。
本发明油田污水旋流扰动处理方法为：油田污水以旋流状态喷入净化罐，在惯性离心力和重力作用下，分成污油、污水和污泥三相。油田污水经过四级净化罐旋流扰动处理，处理过程为：油田污水进入沉降除杂罐进行分离，回收污油，排出污泥。分出的污水加压后加入絮凝剂进入絮凝反应罐进行絮凝分离，回收污油，排出污泥。分出的污水加压后加入除垢剂进入垢沉降罐除去垢阳离子，排出污泥。分出的污水加压后加入稳定铁离子药剂进入稳定铁离子反应罐除去铁离子，排出污泥，分出的污水加压后加入缓蚀阻垢剂送到注水罐。
除垢剂为Na2CO3，絮凝剂为聚丙烯酰胺或聚合铝，稳定铁离子药剂为乙二胺四乙酸二钠盐，缓蚀剂为氯化十二烷基铵或醋酸十二烷基铵。
本发明油田污水旋流扰动处理装置，包括注水罐、污油罐和排污池，装置设有沉降除杂罐、絮凝反应罐、垢沉降罐、稳定铁离子反应罐、絮凝剂储罐、除垢剂储罐、稳定铁离子药剂储罐和缓蚀阻垢剂储罐。沉降除杂罐、絮凝反应罐、垢沉降罐和稳定铁离子反应罐设有污水入口、水出口和排污口，排污口通过管路与排污池连通。沉降除杂罐和絮凝反应罐设有污油出口，污油出口通过收油泵连接到污油罐。油田污水管路连接到沉降除杂罐的污水入口，沉降除杂罐的水出口通过一级加压泵连接到絮凝反应罐的污水入口，絮凝剂储罐通过絮凝剂加药泵连接到一级加压泵的出口。絮凝反应罐的出水口通过二级加压泵连接到垢沉降罐的污水入口，除垢剂储罐通过除垢剂加药泵连接到二级加压泵的出口。垢沉降罐的水出口通过三级加压泵连接到稳定铁离子反应罐的污水入口，稳定铁离子药剂储罐通过稳定铁离子加药泵连接到三级加压泵的出口。稳定铁离子反应罐通过四级加压泵连接到注水罐，缓蚀阻垢剂储罐通过缓蚀阻垢剂加药泵连接到四级加压泵的出口。
污水入口为污水切线方式进入净化罐的结构。沉降除杂罐、絮凝反应罐、垢沉降罐、稳定铁离子反应罐、絮凝剂储罐、除垢剂储罐、稳定铁离子药剂储罐、缓蚀阻垢剂储罐及各连接管路的材质为不锈钢、工程塑料或玻璃钢，工程塑料为聚氯乙烯、聚乙烯或聚丙烯。一级加压泵、二级加压泵、三级加压泵、四级加压泵、絮凝剂加药泵、除垢剂加药泵、稳定铁离子加药泵和—缓蚀阻垢剂加药泵为耐腐蚀泵。
本发明采用四级连续的旋流扰动净化罐在离心力和重力的作用下进行分离，反应充分，有效去除油田污水中浮油、泥沙和有害物质，提高了油田污水处理效果。加入加入絮凝剂、除垢剂、稳定铁离子药剂和缓蚀阻垢剂，分离效果好，实现除油、除杂质、除垢防垢、除铁和提高水质的目的，处理后的水质达到污水中悬浮物含量≤3.0mg/L、含油量≤10.0 mg/L、含铁量≤0.5 mg/L达到了油田注水水质标准。本发明污水处理装置流程简单、操作方便，适用于油田污水的净化处理，也适用于石化企业含油污水的处理。
