申请日2013.04.27
公开(公告)日2013.11.27
IPC分类号C02F9/04
摘要

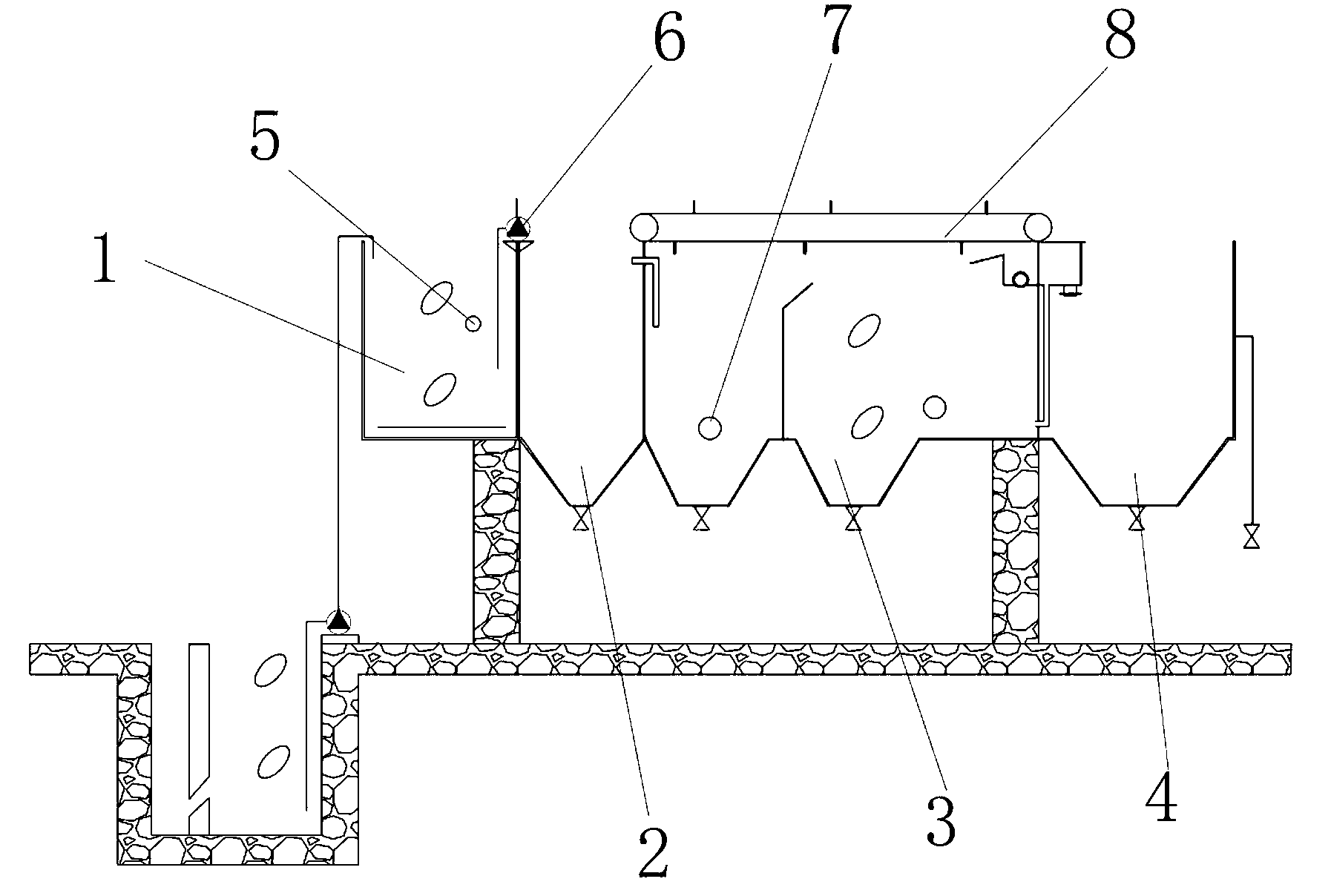

本实用新型公开了一种酸洗磷化废水处理一体机，设置在隔油池、集水池以及污泥池组成的固定土建上，包括调节池(1)、初沉池(2)、气浮池(3)和二沉及回用水池(4)，所述调节池中(1)设有PH值自动调节装置(5)及曝气搅拌装置，其上设有NaOH储药箱，NaOH储药箱通过NaOH加药泵连接到所述调节池(1);所述初沉池(2)上设有石灰水储药箱，石灰水储药箱通过石灰水加药泵连接到初沉池(2)，所述气浮池(3)中设有汽液混合泵(7)，其上设有PAC储药箱和刮泥装置(8)，PAC储药箱通过PAC加药泵连接到气浮池(3)，所述二沉及回用水池(4)上还设有PAM储药箱。
权利要求书
1.一种酸洗磷化废水处理一体机，设置在隔油池、集水池以及污泥池组成的固定土建上，包括调节池(1)、初沉池(2)、气浮池(3)和二沉及回用水池(4)，其特征在于：所述调节池中(1)设有PH值自动调节装置(5)及曝气搅拌装置，其上设有NaOH储药箱，NaOH储药箱通过NaOH加药泵连接到所述调节池(1);所述初沉池(2)上设有石灰水储药箱，石灰水储药箱通过石灰水加药泵连接到初沉池(2)，所述气浮池(3)中设有汽液混合泵(7)，其上设有PAC储药箱和刮泥装置(8)，PAC储药箱通过PAC加药泵连接到气浮池(3)，所述二沉及回用水池(4)上还设有PAM储药箱，PAM储药箱通过PAM加药泵连接到二沉及回用水池(4)。
2.根据权利要求1所述的酸洗磷化废水处理一体机，其特征在于：所述初沉池(2)、气浮池(3)和二沉及回用水池(4)底部设有集泥斗和污泥排放阀。
3.根据权利要求1所述的酸洗磷化废水处理一体机，其特征在于：所述调节池(1)和初沉池(2)间设有水泵(6)。
说明书
一种酸洗磷化废水处理一体机
技术领域
本实用新型属于环保水处理净化设备技术领域，具体涉及酸洗磷化废水处理机械装置。
背景技术
在各种工业生产工序里面有一道喷涂工艺，工业产品在喷涂以前，需要经过除油、酸洗、磷化这些工艺，酸洗、磷化这道工艺会产生大量含有重金属的酸性废水，这些废水如果不经过处理，直接排放，将会造成严重的污染。一些大中型休闲用品企业都已经建立了自己的污水处理站。但是，大多数微小企业并没有自己的酸洗磷化设备，他们的产量不高，水量也不大，(每周1—3吨左右)由于受场地、资金的限制，到目前还无法建立自己的污水处理站，只能直接排放。因此迫切需要一种投资低、占地面积小、效率高的酸洗磷化废水处理设备，用来处理微小企业并生产的酸洗磷化废水。
实用新型内容
针对现有技术中存在的上述问题，本实用新型提供了一种酸洗磷化废水处理一体机，设置在隔油池、集水池以及污泥池组成的固定土建上，包括调节池、初沉池、气浮池和二沉及回用水池，所述调节池中设有PH值自动调节装置及曝气搅拌装置，其上设有NaOH储药箱，NaOH储药箱通过NaOH加药泵连接到所述调节池;所述初沉池上设有石灰水储药箱，石灰水储药箱通过石灰水加药泵连接到初沉池，所述气浮池中设有汽液混合泵，其上设有PAC储药箱和刮泥装置，PAC储药箱通过PAC加药泵连接到气浮池，所述二沉及回用水池上还设有PAM储药箱，PAM储药箱通过PAM加药泵连接到二沉及回用水池。
进一步的，所述初沉池、气浮池和二沉及回用水池底部设有集泥斗和污泥排放阀。
进一步的，所述调节池和初沉池间设有水泵。
本实用新型的酸洗磷化废水处理一体机提高污水处理效率，简化处理程序，提高人员的工作效率。
