申请日2013.04.27
公开(公告)日2013.10.09
IPC分类号C02F1/72
摘要

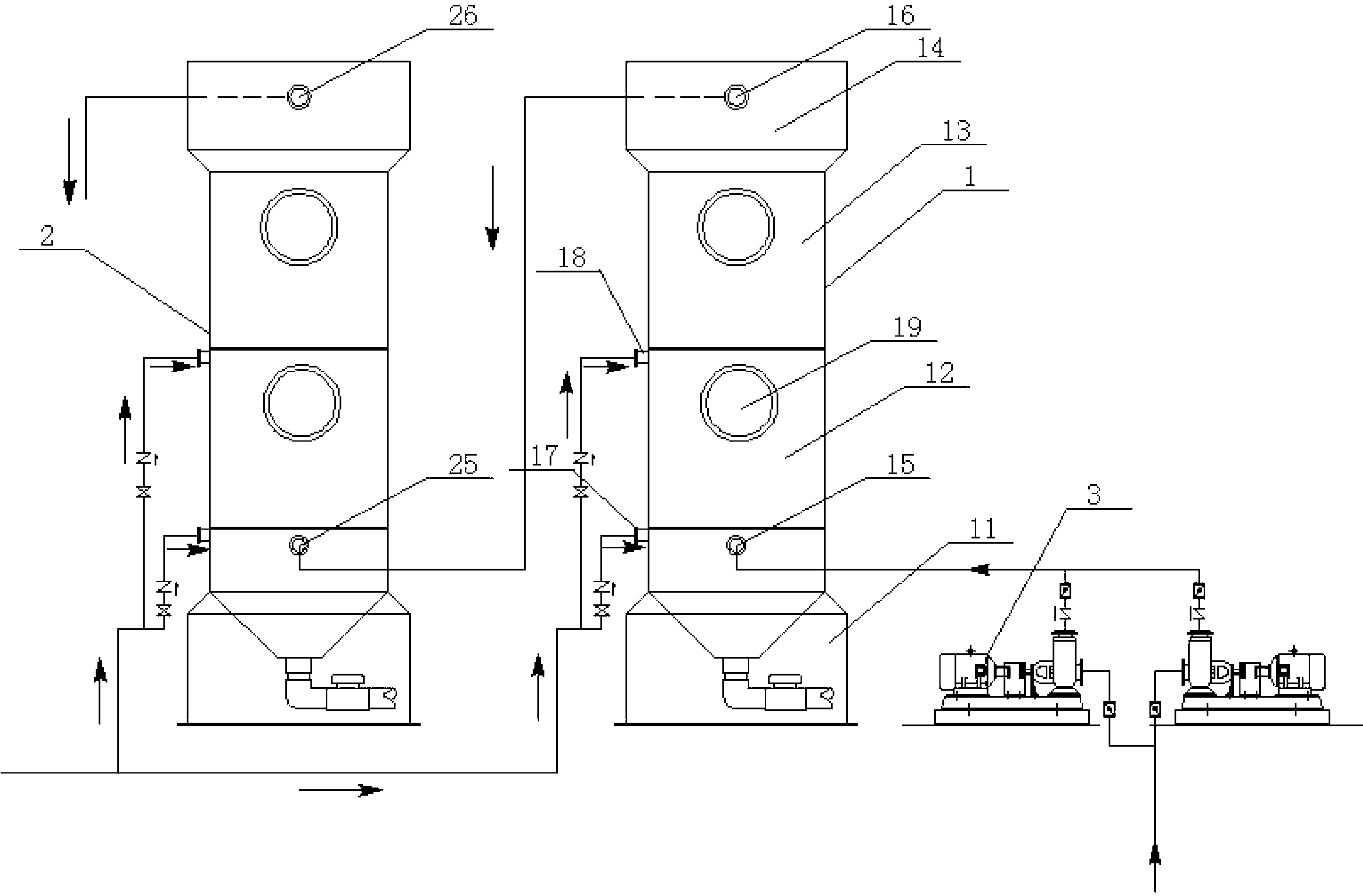

本实用新型涉及一种处理废水的催化氧化断键反应装置，包括至少两个立式反应塔，所述立式反应塔包括底层、顶层以及位于所述底层和所述顶层之间的至少两个上下叠放的处理箱体，所述底层的侧壁设有进水口，所述顶层的侧壁设有出水口，每个所述处理箱体下方的侧壁设有进气口，每个所述处理箱体顶部设有排气口、底部设有带出气孔的曝气管，所述的处理箱内设有填料层，每个所述立式反应塔通过管道使其顶层的出水口与另一立式反应塔底层的进水口相连接。本实用新型的催化氧化断键反应装置结构设计科学合理，反应效果好，运行效率高。
权利要求书
1.一种处理废水的催化氧化断键反应装置，包括至少两个立式反应塔，所述立式反 应塔包括底层、顶层以及位于所述底层和所述顶层之间的至少两个上下叠放的处理箱体， 所述底层的侧壁设有进水口，所述顶层的侧壁设有出水口，每个所述处理箱体下方的侧 壁设有进气口，每个所述处理箱体顶部设有排气口、底部设有带出气孔的曝气管，所述 的处理箱内设有填料层，每个所述立式反应塔通过管道使其顶层的出水口与另一立式反 应塔底层的进水口相连接。
2.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的填料层中填 充的催化剂为圆形、椭圆形或多角形。
3.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的处理箱侧壁 设有进料口。
4.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的处理箱体数 量为2至3个。
5.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的处理箱体数 量为2个。
6.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的处理箱体形 状为圆筒形。
7.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的处理箱体形 状为方形。
8.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的立式反应塔 数量为2至3个。
9.根据权利要求1所述的催化氧化断键反应装置，其特征在于：所述的立式反应塔 数量为2个。
说明书
一种处理废水的催化氧化断键反应装置
技术领域
本实用新型属于环保领域，具体涉及一种处理废水的催化氧化断键反应装置。
背景技术
随着我国化学工业的快速发展，各种新型的化工产品被应用到各行各业，特别是医 药、化工、电镀、印染等重污染工业中，在提高产品质量、品质的同时也带了日益严重 的环境污染问题，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁 人类的健康和安全。由于工业废水的成分更复杂，化学耗氧量(COD)较高，含有大量 的杂环类和长键类大分子化合物，并且含有大量酸性缓冲物质和发色基团有些还有毒性， 工业废水处理比城市污水处理更困难也更重要。
高浓度难降解有机废水难于生物处理的原因，本质上是由其特性决定的，除了在处 理时的外部环境条件(如温度、pH值等)没有达到生物处理的最佳条件外，还有两个重要 的原因，一是由于化合物本身的化学组成和结构，许多化工和冶炼废水中都含有大量的杂 环类和长键类大分子化合物，并且含有大量酸性缓冲物质和发色基团，在微生物群落中,没 有针对要处理的化合物的酶，使其具有抗降解性;二是在废水中含有对微生物有毒或者 能抑制微生物生长的物质(有机物或无机物)，从而使得有机物不能快速地降解。废水中 有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高， 给企业节能减排带来极大的压力。
具有强的还原能力的物质，可以使高浓度废水中的某些有机物还原，也可使某些不 饱和基团(如羧基—COOH、偶氮基-N=N-)的双键打开，使部分难降解环状和长链有 机物分解成易生物降解的小分子有机物而提高可生化性。良好的絮凝剂可以吸附污水中 的悬浮或胶体态的微小颗粒及有机高分子，可进一步降低废水的色度，同时去除部分有 机污染物质使废水得到净化。在偏酸性的条件下，[H]和[O]这些活性成分均能与废水中 的许多组分发生氧化还原反应，使有机大分子发生断链降解，从而消除了有机废水的色 度，提高了废水的可生化性。
实用新型内容
本实用新型的目的在于针对以上要解决的技术问题，提供一种在废水处理过程中高 效、快速的催化氧化断键反应装置。
为此，本实用新型提供了如下的技术方案：
一种处理废水的催化氧化断键反应装置，包括至少两个立式反应塔，所述立式反应 塔包括底层、顶层以及位于所述底层和所述顶层之间的至少两个上下叠放的处理箱体， 所述底层的侧壁设有进水口，所述顶层的侧壁设有出水口，每个所述处理箱体下方的侧 壁设有进气口，每个所述处理箱体顶部设有排气口、底部设有带出气孔的曝气管，所述 的处理箱内设有填料层，每个所述立式反应塔通过管道使其顶层的出水口与另一立式反 应塔底层的进水口相连接。
根据本实用新型，所述的填料层中填充的催化剂为圆形、椭圆形或多角形。
根据本实用新型，所述的处理箱侧壁设有进料口。
根据本实用新型，所述的处理箱体数量为2至3个。
根据本实用新型，所述的处理箱体数量为2个。
根据本实用新型，所述的处理箱体形状为圆筒形。
根据本实用新型，所述的处理箱体形状为方形。
根据本实用新型，所述的立式反应塔数量为2至3个。
根据本实用新型，所述的立式反应塔数量为2个。
与现有技术相比，本实用新型的催化氧化断键反应装置结构设计科学合理，反 应效果好，运行效率高。使用时，可以根据废水中需要去除的污染物的种类和性质， 充填各种高效的催化剂及其他辅助剂，组成去除某种或某一类无机或有机污染物的 最佳混合装填材料，并将它们合理地置于结构紧凑的本实用新型的反应装置内。当 处理的废水流经本实用新型的反应装置时，在一定的操作条件下，本实用新型的填 充层中的填充料便会与废水的污染物发生一系列的物理化学作用，产生一种或多种 初生态的混凝剂及初生态的氧化剂，这样诸如混凝、吸附、催化氧化分解、络合、 置换等多种物理化学作用得以同时进行，而具有高效、快速、投资省、占地面积小、 运转费用低、适用范围广、能同时去除多种无机和有机物等优点。
本实用新型处理后出水pH值，根据水质的不同，pH值可有1—6的提升，CODcr 的直接去除率可达20—70%，色度去除50—80%以上，除了去除高浓度废水的色度和降 低COD方面有其独到之处之外，对于难降解、可生化性差的废水，可以将难降解化合物 断环断链，将其转化为容易降解的物质，B/C值大大提高，提高其可生化性，改善废水 水质，减轻后续处理负荷，提高处理效果。
