申请日2013.09.02
公开(公告)日2013.12.11
IPC分类号C02F9/02
摘要
本发明公开了一种白炭黑洗涤废水处理装置，包括中空且具有开口的容水器，所述容水器的内部设置有沉淀区与流动区，所述流动区设置有缓冲台，所述缓冲台与所述容水器的侧壁相连接，所述缓冲台与所述容水器连接的侧壁之间设置有流道，所述流道与所述沉淀区连通;所述容水器的流动区的一侧壁设置有进水管，所述容水器的沉淀区的一侧壁设置有出水管，所述进水管高于所述缓冲台设置，且所述进水管的出水口与所述流道对应。该白炭黑洗涤废水处理装置能有效处理白炭黑洗涤废水、并节约水资源，减小环境污染。
权利要求书

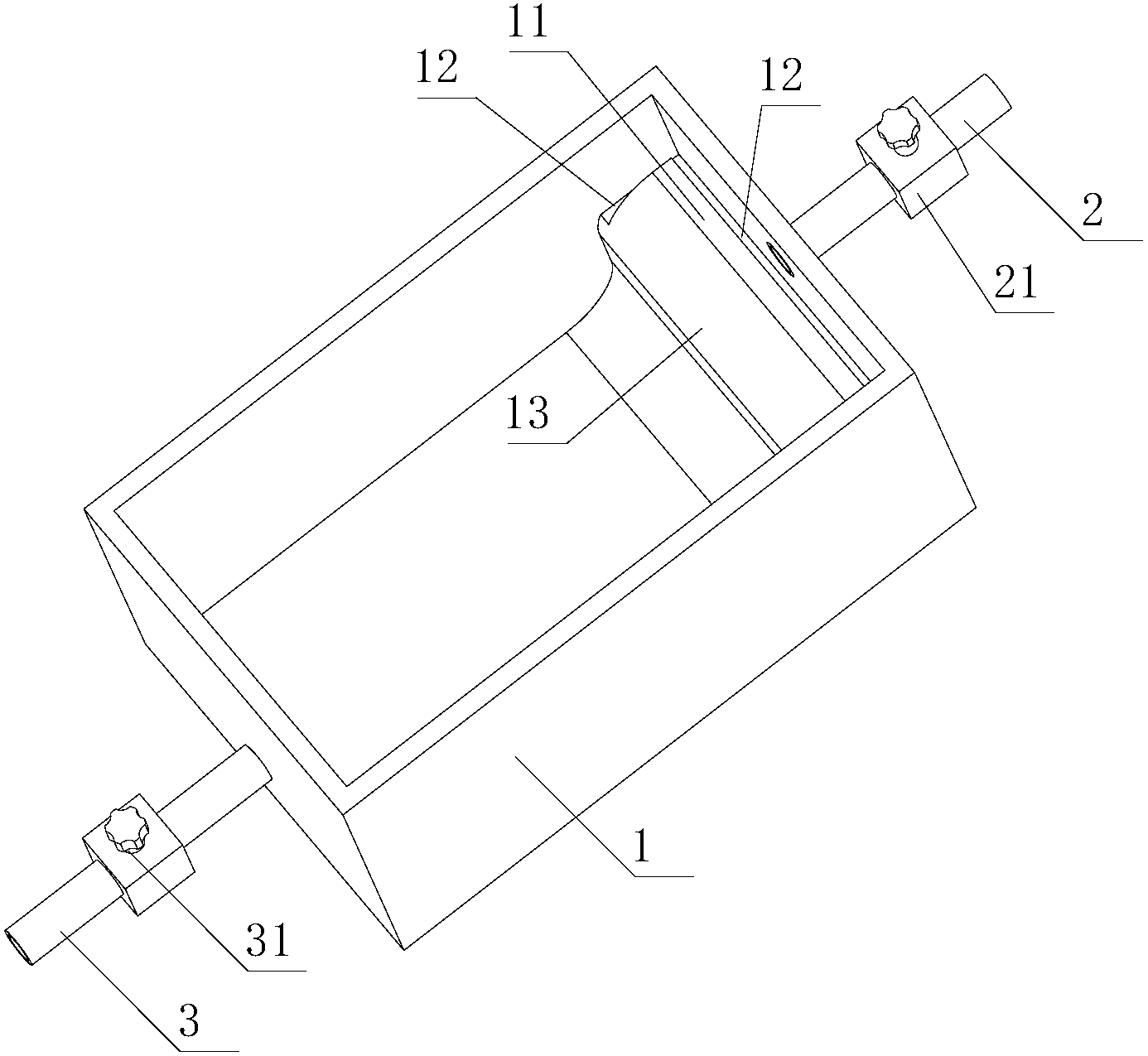

1.一种白炭黑洗涤废水处理装置，包括中空且具有开口的容水器(1)， 其特征在于：所述容水器(1)的内部设置有沉淀区与流动区，所述流动区 设置有缓冲台(11)，所述缓冲台(11)与所述容水器(1)的侧壁相连接， 所述缓冲台(11)与所述容水器(1)连接的侧壁之间设置有流道(12)，所 述流道(12)与所述沉淀区连通;所述容水器(1)的流动区的一侧壁设置 有进水管(2)，所述容水器(1)的沉淀区的一侧壁设置有出水管(3)，所 述进水管(2)高于所述缓冲台(11)设置，且所述进水管(2)的出水口与 所述流道(12)对应。
2.根据权利要求1所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述进水管(2)靠近所述容水器(1)的上部设置，所述出水管(3)靠近 所述容水器(1)的中部设置。
3.根据权利要求2所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述容水器(1)的侧壁底部设置有排水孔，所述排水孔位于所述出水管(3) 的下方的位置处，所述排水管位于所述容水器(1)内部的一端设置有过滤 网，所述排水管位于所述容水器(1)外部的一端设置有塞子，在所述塞子 的一侧设置有连接部，所述排水孔通过所述连接部与外部排水管可拆卸连 接。
4.根据权利要求2所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述进水管(2)的出水口、以及所述出水管(3)的进水口均与所述容水器 (1)的内侧面平齐设置。
5.根据权利要求1所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述缓冲台(11)上还设置有缓冲面(13)，所述缓冲面(13)位于所述沉 淀区与所述流动区之间。
6.根据权利要求5所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述缓冲面(13)为斜坡面或圆弧连接面。
7.根据权利要求1所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述进水管(2)上设置有进水管调节阀(21)，所述出水管(3)上设置有 出水管调节阀(31)，且所述进水管调节阀(21)与所述出水管调节阀(31) 均位于所述容水器(1)的外部，所述进水管(2)与所述出水管(3)均连 接有外部管道。
8.根据权利要求1所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述出水管(3)连接有废水净化装置。
9.根据权利要求1所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述出水管(3)位于所述容水器(1)的内部的一端设置有过滤网。
10.根据权利要求1所述的一种白炭黑洗涤废水处理装置，其特征在于： 所述容水器(1)为立方体或圆柱形。
说明书
一种白炭黑洗涤废水处理装置
技术领域
本发明涉及白炭黑生产技术领域，尤其涉及一种白炭黑洗涤废水处理装 置。
背景技术
白炭黑又称水合沉淀二氧化硅，为白色无定形微细粉末，且具有耐高温、 不燃、好的电绝缘性等一系列优点，主要用作橡胶的补强剂，是一种重要的 硅系无机功能性粉体材料。国内大部分采用传统沉淀法制备，是以泡花碱(即 硅酸钠)溶液和硫酸为原料，在一定的温度下调节PH值，得到二氧化硅沉淀， 然后从反应器的浆料经压滤机过滤洗涤，除去硫酸钠和杂质等，然后得到的 滤饼经高速搅拌液化成糊状浆料，称为打浆，最后喷雾干燥，得到二氧化硅 产品。
而在现有的白炭黑生产工艺中，在压滤机滤饼洗涤时，洗涤后的水都是 采用直接排放至废水中，不仅不利于环保，更重要的是造成大量水的浪费。
发明内容
本发明的目的在于提出一种能有效处理白炭黑洗涤废水、并节约水资 源，减小环境污染的白炭黑洗涤废水处理装置。
为达此目的，本发明采用以下技术方案：
一种白炭黑洗涤废水处理装置，包括中空且具有开口的容水器，所述容 水器的内部设置有沉淀区与流动区，所述流动区设置有缓冲台，所述缓冲台 与所述容水器的侧壁相连接，所述缓冲台与所述容水器连接的侧壁之间设置 有流道，所述流道与所述沉淀区连通;所述容水器的流动区的一侧壁设置有 进水管，所述容水器的沉淀区的一侧壁设置有出水管，所述进水管高于所述 缓冲台设置，且所述进水管的出水口与所述流道对应。
其中，所述进水管靠近所述容水器的上部设置，所述出水管靠近所述容 水器的中部设置。
其中，所述容水器的侧壁底部设置有排水孔，所述排水孔位于所述出水 管的下方的位置处，所述排水管位于所述容水器内部的一端设置有过滤网， 所述排水管位于所述容水器外部的一端设置有塞子，在所述塞子的一侧设置 有连接部，所述排水孔通过所述连接部与外部排水管可拆卸连接。
其中，所述进水管的出水口、以及所述出水管的进水口均与所述容水器 的内侧面平齐设置。
其中，所述缓冲台上还设置有缓冲面，所述缓冲面位于所述沉淀区与所 述流动区之间。
其中，所述缓冲面为斜坡面或圆弧连接面。
其中，所述进水管上设置有进水管调节阀，所述出水管上设置有出水管 调节阀，且所述进水管调节阀与所述出水管调节阀均位于所述容水器的外 部，所述进水管与所述出水管均连接有外部管道。
其中，所述出水管连接有废水净化装置。
其中，所述出水管位于所述容水器的内部的一端设置有过滤网。
其中，所述容水器为立方体或圆柱形。
本发明的有益效果为：本发明的白炭黑洗涤废水处理装置，通过在容水 器中设置沉淀区与流动区，在流动区设置缓冲台，缓冲台与容水器的侧壁相 连，且在连接处设置流道，流道与沉淀区连通，利用设置在流动区的容水器 侧壁上的进水管，可以将在白炭黑生产过程中的洗涤废水流到流动区，经流 动区的流道缓慢的流向沉淀区，先流进沉淀区后的废水将在沉淀区慢慢沉 淀，而后流进来的废水依然通过流道慢慢注入沉淀区，此时，后流进的废水 并不会对已经在沉淀区进行沉淀的废水造成冲击，使得沉淀速度加快，沉淀 效率提高，经沉淀后的废水经沉淀区的出水管流出，作为其他一些用途再次 使用，不仅能节约水资源，减小环境污染，又使得洗涤废水中掺杂的白炭黑 残留物质沉淀出来，方便处理。
