申请日2013.07.04
公开(公告)日2014.02.05
IPC分类号G01N33/44
摘要
本实用新型涉及一种水处理离子交换树脂分离度测试系统。本实用新型提供的水处理离子交换树脂分离度测试系统包括树脂分离柱、柱塞式计量泵、三通调节阀、水箱;其中，水箱通过管道与所述三通调节阀的第一端口连接，并且该连接管道上设有柱塞式计量泵;树脂分离柱上具有刻度，树脂分离柱的底部开口与三通调节阀的第二端口连接，树脂分离柱的顶部开口通过管道排空;三通调节阀的第三端口排空。本实用新型提供的水处理离子交换树脂分离度测试装置能够实现对高速混床树脂分离度的定量测定，对树脂分离设备的树脂分离效果给以科学的、定量化的判定，对于优化树脂分离设备的树脂分离工艺参数、提高树脂的再生水平具有非常重要的指导意义和实用价值。
权利要求书

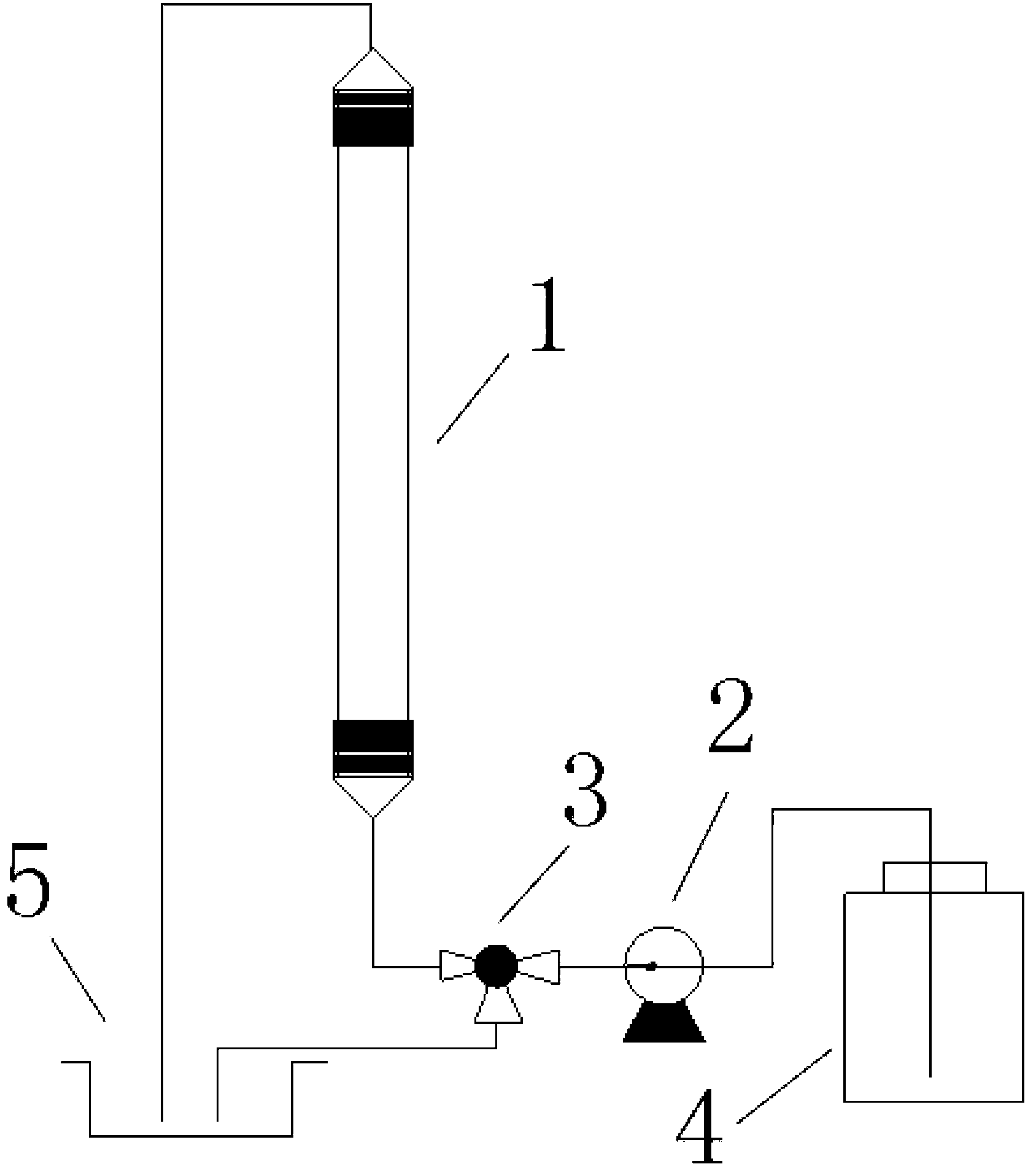

1.一种水处理离子交换树脂分离度测试系统，其特征在于，该水处理离子交换树 脂分离度测试系统包括树脂分离柱、柱塞式计量泵、三通调节阀、水箱;其中：
所述水箱通过管道与所述三通调节阀的第一端口连接，并且该连接管道上设有柱塞 式计量泵;
所述树脂分离柱上具有刻度，并且，所述树脂分离柱的底部开口与所述三通调节阀 的第二端口连接，所述树脂分离柱的顶部开口通过管道排空;
所述三通调节阀的第三端口排空。
2.根据权利要求1所述的水处理离子交换树脂分离度测试系统，其特征在于，该 水处理离子交换树脂分离度测试系统包括一排放池，并且，所述三通调节阀的第三端口 通过管道与所述排放池连接，所述树脂分离柱的顶部开口通过管道与所述排放池连接。
3.根据权利要求1所述的水处理离子交换树脂分离度测试系统，其特征在于，所 述树脂分离柱的高度为1500mm，内径为20mm。
4.根据权利要求1所述的水处理离子交换树脂分离度测试系统，其特征在于，所 述树脂分离柱两端的接头为螺纹接头。
5.根据权利要求1所述的水处理离子交换树脂分离度测试系统，其特征在于，所 述树脂分离柱的进出水结构为双层多孔板夹尼龙网结构。
6.根据权利要求4所述的水处理离子交换树脂分离度测试系统，其特征在于，所 述树脂分离柱的进出水结构为双层多孔板夹尼龙网结构。
说明书
一种水处理离子交换树脂分离度测试系统
技术领域
本实用新型涉及一种水处理离子交换树脂分离度测试系统，属于水处理树脂再生技术领域。
背景技术
高速混床是电厂凝结水精处理系统的重要单元，高速混床树脂的交叉污染是影响出水水质的重要因素。因此，如何减少树脂的交叉污染，就成了凝结水精处理的主要研究课题。目前减少交叉污染的方法是采用高塔分离法、锥体分离法等先进的树脂分离设备，通过优化设备工艺参数和树脂选型等方法来提高阴阳树脂的分离度。
树脂分离度是衡量高速混床树脂交叉污染的重要指标之一，阴树脂在阳树脂层中的含量和阳树脂在阴树脂层中的含量的百分比即为树脂的分离度。采用高塔分离工艺，可使高速混床阴、阳树脂得到较彻底的分离。资料认为，此系统可使阴树脂在阳树脂层中的含量和阳树脂在阴树脂层中的含量小于0.1%。
目前，树脂分离度常用于高速混床(也可用于一般水处理混床)树脂分离程度的定性分析中，如高速混床出水水质较差或周期制水量偏低可能与树脂分离度较低有关，而很少采取阳树脂塔(分离塔中分离好的阳树脂输送到阳树脂塔待再生)和阴树脂塔(分离塔中分离好的阴树脂输送到阴树脂塔待再生)中的树脂进行树脂分离度的定量测定，主要原因是没有树脂分离度测试系统及方法。
因此，实现对高速混床树脂分离度的定量测定，对树脂分离设备的树脂分离效果给以科学的、定量化的判定，对于优化树脂分离设备的树脂分离工艺参数、提高树脂的再生水平，进而提高高速混床的出水水质及出力具有非常重要的指导意义和实用价值。
实用新型内容
为解决上述技术问题，本实用新型的目的在于提供一种水处理离子交换树脂分离度测试系统，采用该测试系统可以很方便地实现对于树脂分离度的测定。
为达到上述目的，本实用新型提供了一种水处理离子交换树脂分离度测试系统，其特征在于，该水处理离子交换树脂分离度测试系统包括树脂分离柱、柱塞式计量泵、三通调节阀、水箱;其中：
所述水箱通过管道与所述三通调节阀的第一端口连接，并且该连接管道上设有柱塞 式计量泵;
所述树脂分离柱上具有刻度，并且，所述树脂分离柱的底部开口与所述三通调节阀的第二端口连接，所述树脂分离柱的顶部开口通过管道排空;
所述三通调节阀的第三端口排空。
在上述水处理离子交换树脂分离度测试系统中，优选地，该水处理离子交换树脂分离度测试系统包括一排放池，并且，所述三通调节阀的第三端口通过管道与所述排放池连接，所述树脂分离柱的顶部开口通过管道与所述排放池连接。通过设置排放池便收集通过三通阀的第三端口和树脂分离柱的顶部开口流出的水。
在上述水处理离子交换树脂分离度测试系统中，优选地，所述树脂分离柱的高度为1500mm，内径为20mm。
在上述水处理离子交换树脂分离度测试系统中，优选地，所述树脂分离柱两端的接头为螺纹接头。采用螺纹接头便于树脂的装填和更换。
在上述水处理离子交换树脂分离度测试系统中，优选地，所述树脂分离柱的进出水结构为双层多孔板夹尼龙网结构。采用该结构可以防止树脂漏出。
本实用新型所提供的上述测试系统是基于电厂实际应用需要，结合高速混床离子交换树脂性能和离子交换水处理工艺技术开发的一套水处理离子交换树脂分离度测试系统，该系统可以用于电厂凝结水精处理混床树脂再生工艺对树脂分离度的定量测定。
树脂分离柱是本实用新型提供的分离度测试系统的核心部件，为了达到对阴离子交换树脂中混入的阳离子交换树脂和阳离子交换树脂中混入的阴离子交换树脂的完全分离，考虑到精处理混床树脂粒径、密度、溶胀性等性能指标特点，该树脂分离柱可以采用有机玻璃材质。在本实用新型中，该树脂分离柱需要垂直或者近似垂直放置，可以设置一个分离柱支架来固定该树脂分离柱。树脂分离柱表面的刻度为高度线刻度，可以用来度量树脂分层界面的高度，从而确定树脂的量。
柱塞式计量泵是本实用新型提供的分离度测试系统的重要部件，采用柱塞式计量泵作为树脂分离柱内树脂反洗分层用水的驱动部件，巧妙地利用了柱塞泵脉冲计量式工作特点，为树脂分离柱中树脂的有效分离起到了规律的振动和筛分作用，这一作用对于逆流反洗的树脂的有效分离起到了关键作用。
三通调节阀可以对进入分树脂离柱的水的流量进行有效调节。在树脂分层的初期，通过调节阀门流量，使树脂分离柱中树脂保持适度的膨胀高度，树脂分离柱中的树脂在逆水流的作用下充分运动起来。由于阴离子交换树脂、阳离子交换树脂的密度差异和粒 径差异，两种树脂会逐渐分开，阳离子交换树脂在下面，阴离子交换树脂向上运动处于上层。当两种树脂基本分开分层之后，再次调节三通调节阀，逐渐减小进入树脂分离柱的水的流量，膨胀的树脂逐渐下降高度，慢慢恢复原先的树脂的高度，而分界面处的树脂尚未得到彻底分离，这时，脉冲柱塞泵的脉冲振动恰好为分界面附近树脂的分离提供了振动筛分的工作条件，最终能够得到清晰、明显、水平的树脂分界线，实现树脂的完全分离。
本实用新型通过的上述水处理离子交换树脂分离度测试系统可以按照以下步骤进行分离度测试：
(1)预处理：取500mL树脂样品，用纯水或者浓度为2wt%-3wt%的氢氧化钠溶液作为浸泡液进行浸泡，浸泡时间为10分钟，以消除阴阳树脂抱团现象;
(2)装柱：向树脂分离柱中装填待分析的树脂样品，树脂样品的装填高度为60-80cm，并且，装填时经过浸泡的树脂样品和浸泡液一起水同时装入，树脂表面以上保持10-20cm高的浸泡液，树脂层中不能夹带气饱;
(3)反洗：以纯水为反洗用水，启动计量泵，调节计量泵工作频率，保持适当的反洗流量，使树脂分离柱中的树脂充分膨胀，树脂膨胀的高度为120-140cm;通过反洗，将待分析样品中的杂质、破碎树脂洗出去，使树脂随逆向水量充分运动起来，阴树脂和阳树脂因密度、粒径差异逐渐分离;
(4)粗分层：保持树脂分离柱中树脂的膨胀高度和运动状态，使阴树脂和阳树脂逐渐分离，阴树脂在上层、阳树脂在下层，中间是阴阳树脂混合层;
(5)细分层：当阴树脂和阳树脂初步分层之后，逐渐调低计量泵的工作频率，逐渐减小计量泵的振动作用和反洗用水的流量，使树脂的膨胀高度逐渐回落，树脂颗粒的紊动状态逐渐减弱，混合层的树脂在水力作用和规律的振动作用下，逐渐分离，混合层的厚度逐渐减小直至消失，最后出现清晰的阴树脂和阳树脂的分离界面，阴树脂和阳树脂彻底分离;
(6)计算：分别计量树脂分离柱中阴树脂、阳树脂的高度(有刻度时，可以通过树脂分离柱表面的刻度计量)，带入公式计算待分析树脂样品的分离度，该公式为：
δ阳=H阳/HZ×100%，δ阴=H阴/HZ×100%
其中：
δ阳为阳树脂分离度，单位为%;
δ阴为阴树脂分离度，单位为%;
H阳为分离后的阳树脂高度，单位为cm;
H阴为分离后的阴树脂高度，单位为cm;
HZ为树脂的装填高度，单位为cm。
本实用新型提供的水处理离子交换树脂分离度测试装置实现了对高速混床树脂分离度的定量测定，对树脂分离设备的树脂分离效果给以科学的、定量化的判定，对于优化树脂分离设备的树脂分离工艺参数、提高树脂的再生水平，进而提高高速混床的出水水质及出力具有非常重要的指导意义和实用价值。
