申请日2013.07.04
公开(公告)日2013.12.04
IPC分类号C02F1/52; C02F1/40
摘要
本实用新型公开了含工业重油脂的污水处理装置,涉及一种污水处理装置，特别是涉及含油污水处理设备，包括本体(1)，以及设置于本体(1)并与之相连接的进水口(2)、出水口(3)、出油口(6)、排气口(7)、排渣口(8)、观察口(9)，设置于本体(1)下部的混合搅拌装置(4)，设置于本体(1)顶部的絮凝反应搅拌装置(5)，设置于本体(1)顶部和进水口(2)的加热装置。本实用新型集混合、絮凝、除油脂一体化设计，占地小、污水处理效果好、管理方便。
权利要求书
1.含工业重油脂的污水处理装置, 其特征在于：包括本体(1)，以及设置于本体(1)并与之相连接的进水口(2)、出水口(3)、出油口(6)、排气口(7)、排渣口(8)、观察口(9)，设置于本体(1)下部的混合搅拌装置(4)，设置于本体(1)顶部的絮凝反应搅拌装置(5)，设置于本体(1)顶部和进水口(2)的加热装置。
2.根据权利要求1所述的含工业重油脂的污水处理装置，其特征在于：本体(1)顶部的加热装置数量为2～6个，采用螺旋型加热管。
3.根据权利要求1所述的含工业重油脂的污水处理装置，其特征在于：进水口(2)的加热装置数量为1个，采用螺旋型加热管。
4.根据权利要求1所述的含工业重油脂的污水处理装置，其特征在于：混合搅拌装置(4)设置有两个搅拌桨。
说明书
含工业重油脂的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，主要去除水中工业油脂，具体为含工业重油脂的污水处理装置。
背景技术
随着城市化和工业的发展，机械设备的数量日益增多，随之产生的含油废水量也越来越大，现有油脂污水处理设备去除繁琐，去除效果不理想，并且往往增加了空压机气浮设备，噪音大，耗能高。
实用新型内容

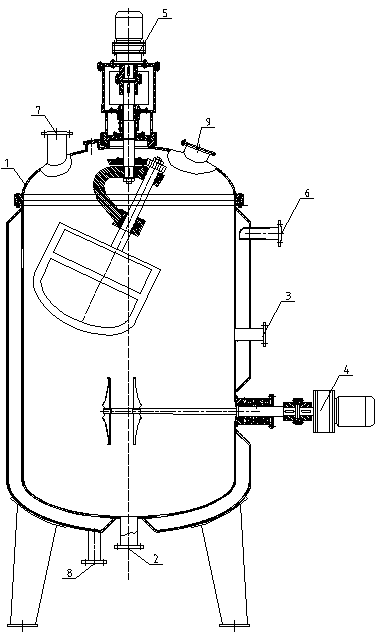

本实用新型要解决的技术问题是提供含工业重油脂的污水处理装置，解决现有油脂污水处理设备去除繁琐，去除效果不理想，并且往往增加了空压机气浮设备，噪音大，耗能高等问题。为解决上述问题，本实用新型采用如下技术方案：含工业重油脂的污水处理装置，包括本体(1)，以及设置于本体(1)并与之相连接的进水口(2)、出水口(3)、出油口(6)、排气口(7)、排渣口(8)、观察口(9)，设置于本体(1)下部的混合搅拌装置(4)，设置于本体(1)顶部的絮凝反应搅拌装置(5)，设置于本体(1)顶部和进水口(2)的加热装置。
本体(1)顶部的加热装置数量为2～6个，采用螺旋型加热管。
进水口(2)的加热装置数量为1个，采用螺旋型加热管。
混合搅拌装置(4)设置有两个搅拌桨。
本实用新型优点在于：集混合、絮凝、加热和除油脂一体化设计，占地小、无噪声、污水处理效果好、管理方便。
