申请日2013.11.26
公开(公告)日2014.02.19
IPC分类号C02F3/28
摘要
本发明公开了一种废水处理方法和实现该方法的厌氧膜生物反应器，涉及废水处理技术领域，该方法包括将原水通过膜分离器引入厌氧反应器内形成混合液，利用沼气风机实现沼气搅拌，这样混合液回流和沼气搅拌相结合的方式，经厌氧反应器流入膜反应器内，通过中空纤维膜过滤，利用负压泵抽取制得净水，实现该方法的厌氧膜生物反应器包括膜分离器，厌氧反应器和沼气风机，利用该装置能使污泥充分分散，有利于传质速率的提高，从而可以加快处理进程，另外由于沼气曝气形成的紊动可使厌氧所产生气体相互聚并，可提高厌氧反应器中泥水与气的分离效率，而膜分离器又可对泥水进行良好的分离，这就使系统的三相分离问题得到解决。
权利要求书
1.一种废水处理方法，其特征在于，包含以下步骤：
A.将原水引入至膜分离器内，与膜分离器内待处理的废水相混合，引入至厌氧反应器内，厌氧反应器与膜分离器保持密闭环境，使其能提供严格的厌氧环境;
B.利用沼气风机将沼气加压后送入厌氧反应器中进行沼气搅拌，具体分为以下步骤：
(B-1) 厌氧反应器在沼气搅拌的作用下，能使厌氧污泥与废水进行充分混合，从而形成微细气泡，在紊流作用下相互碰撞，聚并成为大气泡，实现与泥水的分离;
(B-2) 将(B-1)中混合后的泥水引入至膜分离器中，在膜分离器内设置中空纤维膜，利用负压泵的抽吸作用，泥水经中空纤维膜过滤后实现净化;
(B-3) 将(B-2)中多余的泥水送入至厌氧反应器内，以维持厌氧反应器内的污泥浓度。
2.根据权利要求1所述的一种废水处理方法，其特征在于，所述沼气风机对沼气进行加压后设为两个循环回路，分别进入厌氧反应器和膜分离器中进行沼气搅拌，其在膜反应器内能形成较高的错流速度，阻碍污泥在中空纤维膜上形成附着层。
3.根据权利要求2所述的一种废水处理方法，其特征在于在厌氧反应器外部增加水封，将厌氧反应器、膜分离器通过气管与水封相接通，厌氧反应器中产生的沼气一部分可以供给沼气搅拌使用，其余部分可通过水封外排。
4.一种为实现权利要求1所述废水处理方法的厌氧膜生物反应器，其特征在于，包括膜分离器，厌氧反应器和沼气风机，所述沼气风机通过气管与厌氧反应器和膜分离器相接通;在所述膜分离器内设有中空纤维膜，所述膜分离器上设有排水口和进水口，所述排水口与所述中空纤维膜相连接，所述膜分离器与所述厌氧反应器通过水管相接通，原水能通过膜分离器上的进入口流入至厌氧反应器内。
5.根据权利要求4所述的厌氧膜生物反应器，其特征在于，在所述厌氧反应器外部设有水封，气管分别与厌氧反应器和膜分离器相连接，在水封的上方设有排气口。
6.根据权利要求4所述的厌氧膜生物反应器，其特征在于，在气管上安装有用于补气的阀门。
说明书
一种废水处理方法及实现该方法的厌氧膜生物反应器
技术领域
本发明涉及废水处理领域，首先涉及一种废水处理方法，利用混合液回流和沼气搅拌方式相结合，实现污泥在废水中充分分散;其次还涉及一种厌氧膜生物反应器，包括膜分离器，厌氧反应器和沼气风机，利用膜分离器实现气液固三相分离，利用沼气风机将厌氧反应器与膜分离器进行连接，实现沼气搅拌和混合液回流。
背景技术
水资源作为人们的生活之源，其在生活中扮演着重要的作用，由于我国水资源分布不均，因此在生产生活中净化污水成为了提升水资源利用率的捷径之一。目前国内的厌氧膜生物反应器通常采用污泥颗粒化技术，但是，由于颗粒污泥或污泥床中污泥的团聚性能较好，这对传质过程带来了不利影响，可能使得污水处理需要较长的停留时间、反应速率较低;专利公告号为CN102381816B公开了一种厌氧膜生物反应装置及其污水处理工艺，其通过膜处理代替厌氧生物处理技术，然其存在污水在厌氧生物反应器内反应不充分的问题，易造成处理周期的加长，更重要的是膜处理过程中存在膜堵塞的问题，容易造成设备故障。
发明内容
为解决上述技术问题，我们提出了一种废水处理方法和实现该刚方法的厌氧膜生物反应器，通过利用混合液回流和沼气搅拌相结合的技术，以达到污泥充分分散，加快传质过程，提升反应速率的目的。
为达到上述目的，本发明的技术方案如下：
一种废水处理方法，包含以下步骤：
A.将原水引入至膜分离器内，与膜分离器内待处理的废水相混合，引入至厌氧反应器内，厌氧反应器与膜分离器保持密闭环境，使其能提供严格的厌氧环境;
B.利用沼气风机将沼气加压后送入厌氧反应器中进行沼气搅拌，具体分为以下步骤：
(B-1) 厌氧反应器在沼气搅拌的作用下，能使厌氧污泥与废水进行充分混合，从而形成微细气泡，在紊流作用下相互碰撞，聚并成为大气泡，实现与泥水的分离;
(B-2) 将(B-1)中混合后的泥水引入至膜分离器中，在膜分离器内设置中空纤维膜，利用负压泵的抽吸作用，泥水经中空纤维膜过滤后实现净化;
(B-3) 将(B-2)中多余的泥水送入至厌氧反应器内，以维持厌氧反应器内的污泥浓度。
进一步地，所述沼气风机对沼气进行加压后设为两个循环回路，分别进入厌氧反应器和膜分离器中进行沼气搅拌，其在膜反应器内能形成较高的错流速度，阻碍污泥在中空纤维膜上形成附着层。
更进一步地在厌氧反应器外部增加水封，将厌氧反应器、膜分离器通过气管与水封相接通，厌氧反应器中产生的沼气一部分可以供给沼气搅拌使用，其余部分可通过水封外排。

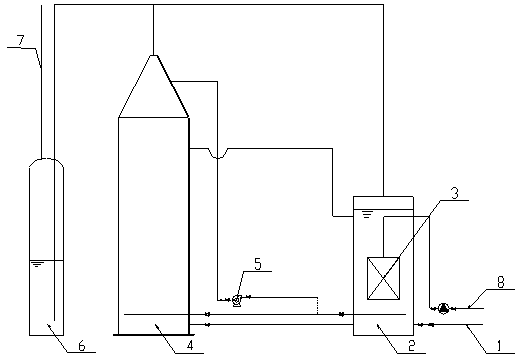

一种厌氧膜生物反应器，包括膜分离器，厌氧反应器和沼气风机，所述沼气风机通过气管与厌氧反应器和膜分离器相接通;在所述膜分离器内设有中空纤维膜，所述膜分离器上设有排水口和进水口，所述排水口与所述中空纤维膜相连接，所述膜分离器与所述厌氧反应器通过水管相接通，原水能通过膜分离器上的进水口流入至厌氧反应器内。
作为优选，在所述厌氧反应器外部设有水封，气管分别与厌氧反应器和膜分离器相连接，在水封的上方设有排气口。
进一步地，在气管上安装有用于补气的阀门。
通过上述技术方案，本发明通过采用沼气搅拌与混合液回流相结合，在厌氧反应器内形成良好的混合条件和较高的紊流程度，使污泥充分分散，有利于传质速率的提高，从而可以加快处理进程，另外由于沼气曝气形成的紊动可使厌氧所产生气体相互聚并，可提高厌氧反应器中泥水与气的分离效率，而膜分离器又可对泥水进行良好的分离，这就使系统的三相分离问题得到解决。
