申请日2013.11.27
公开(公告)日2014.05.21
IPC分类号B01D65/00; C02F1/44
摘要
本实用新型提供了一种污水的膜处理设备辅助架，所述辅助架从下到上依次设有进水管道层以及三个膜管层，各膜管层上放置有二膜管，所述进水管道层长边的一侧向外延伸，并设有至少四个格道，各所述格道上依次放置有一气动阀控制柜、一过滤器、一增压泵、一循环泵。本实用新型避免了传统膜处理设备辅助架占地面积大、管理和检修不便等问题。
权利要求书
1.一种污水的膜处理设备辅助架，其特征在于：所述辅助架从下到上 依次设有进水管道层以及三个膜管层，各膜管层上放置有二膜管，所述进水 管道层长边的一侧向外延伸，并设有至少四个格道，各所述格道上依次放置 有一气动阀控制柜、一过滤器、一增压泵、一循环泵。
说明书
一种污水的膜处理设备辅助架
【技术领域】
本实用新型涉及一种污水的膜处理设备辅助架。
【背景技术】
膜处理系统是将膜组件与环保设备的有机结合，是一种新型高效的污水 处理设备，在污水回用领域得到越来越多的应用。国内对于垃圾渗滤液处理 采用的膜深度处理系统装置基本上采用的方式为：采用单一的纳滤和反渗透 系统。此种装置存在以下几个缺点：1)传统的膜处理系统设备仪器及管道 安装较为分散，整体设备占地面积大，造成了空间的严重浪费。2)传统的 膜系统装置采用单一处理，使得其膜架高度较高，不易实时监控与检修，大 大影响膜系统设备的使用寿命。
【发明内容】
本实用新型要解决的技术问题，在于提供一种污水的膜处理设备辅助 架，避免了传统膜处理设备辅助架占地面积大、管理和检修不便等问题。
本实用新型是这样实现的：

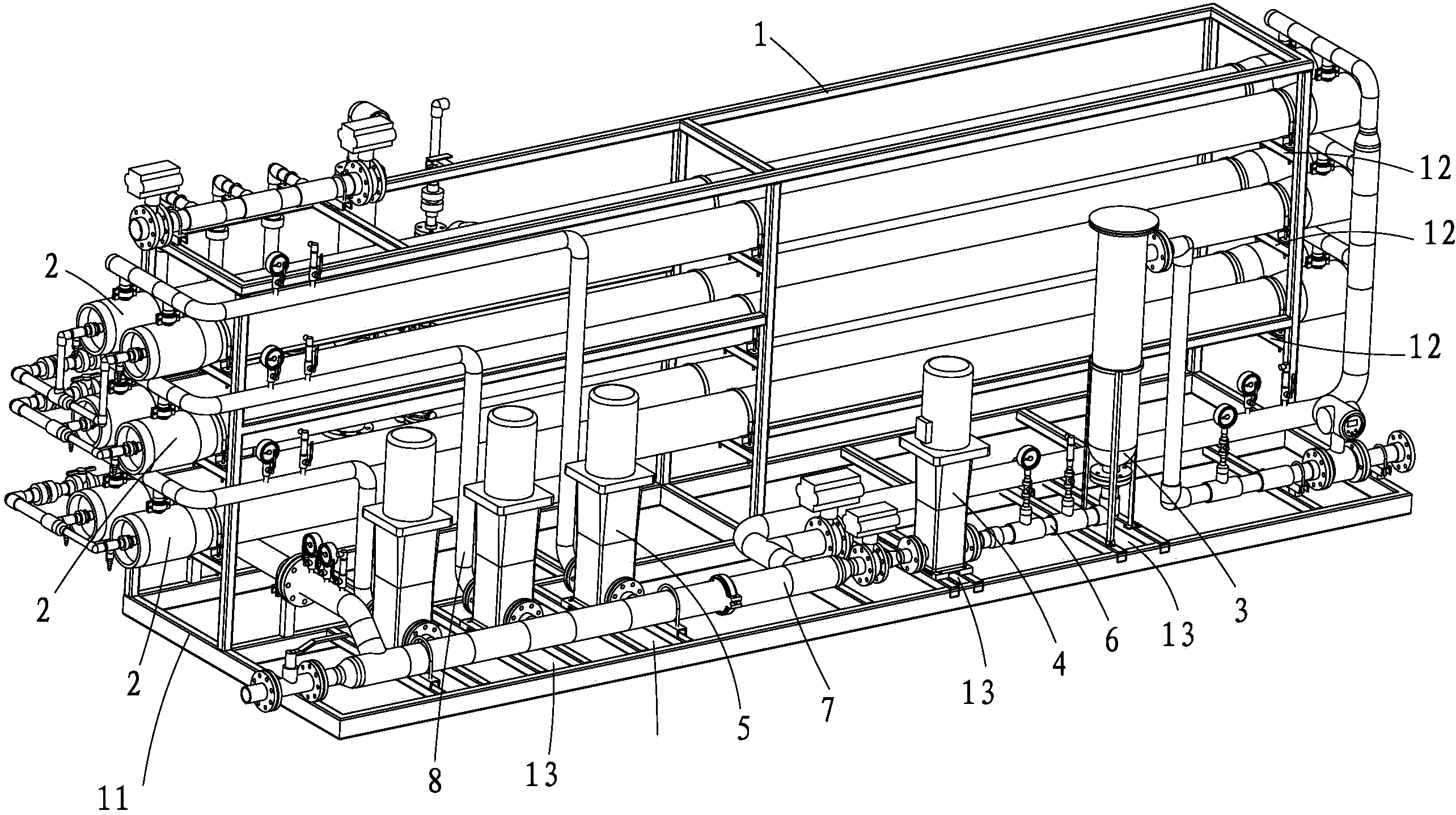

一种污水的膜处理设备辅助架，所述辅助架从下到上依次设有进水管道 层以及三个膜管层，各膜管层上放置有二膜管，所述进水管道层长边的一侧 向外延伸，并设有至少四个格道，各所述格道上依次放置有一气动阀控制柜、 一过滤器、一增压泵、一循环泵。
本实用新型的优点在于：
针对于传统膜系统存在的问题，本实用新型膜处理设备辅助架采用分层 结构，确保了空间的有效利用，合理的空间布置使设备仪器及管道安装操作 简便，提高了工作效率，且保证膜处理设备的正常运行;另外有助于后期检 修工作的及时进行，延长了设备的使用寿命，降低生产成本。
