申请日2013.11.27
公开(公告)日2014.05.21
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水处理调节池，包括一个池体，所述池体分别与一个进水管、一根加药管和一根出水管相连通，所述进水管、加药管和出水管分别与进水泵、加药泵和排水泵相连接，所述池体内还分别设有一个上液位传感器和下液位传感器，所述上液位传感器、下液位传感器、加药泵和排水泵分别与控制中心信号连接。采用了本实用新型的污水处理调节池，通过设置液位传感器与控制中心，对排水泵与加药泵的运行进行自动控制，以达到整个污水处理调节工作的自动化操作，既节约了手工操作带来的人工劳动力，同时又使得污水的调节质量更加稳定可靠。
权利要求书

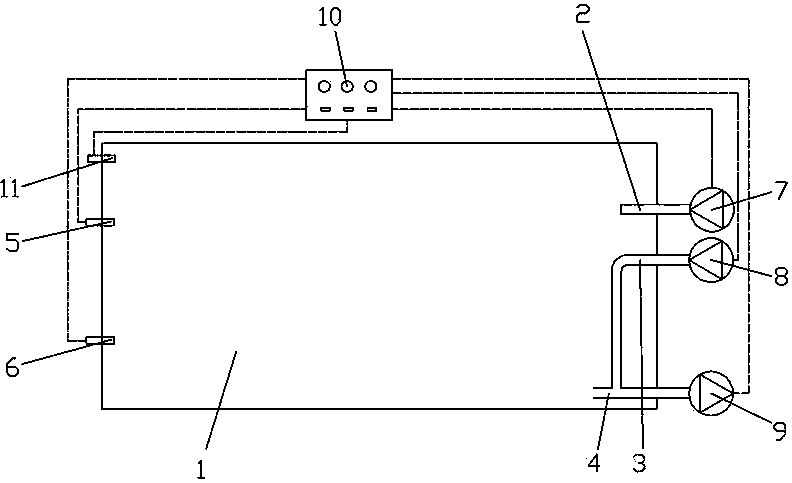

1.一种污水处理调节池，包括一个池体(1)，所述池体(1)分别与一个进水管(2)、一根加药管(3)和一根出水管(4)相连通，所述进水管(2)、加药管(3)和出水管(4)分别与进水泵(7)、加药泵(8)和排水泵(9)相连接，其特征在于所述池体(1)内还分别设有一个上液位传感器(5)和下液位传感器(6)，所述上液位传感器(5)、下液位传感器(6)、加药泵(8)和排水泵(9)分别与控制中心(10)信号连接。
2.根据权利要求1所述的污水处理调节池，其特征在于所述上液位传感器(5)置于池体(1)高度的2/3处，所述下液位传感器(6)置于池体(1)高度的1/3处。
3.根据权利要求1所述的污水处理调节池，其特征在于所述池体(1)内还设有一个限位传感器(11)，所述限位传感器(11)和进水泵(7)分别与控制中心(10)信号连接。
说明书
一种污水处理调节池
技术领域
本实用新型涉及一种污水处理装置，具体的说是涉及一种印染、造纸污水在生化处理前把污水进行混合并注入混凝剂的调节池。
背景技术
在污水处理厂，通常需对多种污水同时进行处理，如印染污水、造纸污水及其他污水，由于各种污水的水质不一，在进入生化系统前需将各路污水先引入调节池进行混合调节，然后在调节池中注入一定量的混凝剂，并把混有混凝剂的混合液通过出水管排入初淀池进行初步絮凝沉淀。现有的污水调节池通常设有一根进水管、一根进药管，同时在池底设有一根出水管，现有的污水调节池基本由手工操作为主，其加注污水、加注药料与排出调节好的污水均为手工操作，既不方便，处理质量也不稳定。
实用新型内容
为克服上述缺陷，本实用新型旨在提供一种能实现自动进水、注药与出水的污水处理调节池，其处理的水质也比较稳定。
为达到上述目的，本实用新型采用的技术方案为：一种污水处理调节池，包括一个池体，所述池体分别与一个进水管、一根加药管和一根出水管相连通，所述进水管、加药管和出水管分别与进水泵、加药泵和排水泵相连接，所述池体内还分别设有一个上液位传感器和下液位传感器，所述上液位传感器、下液位传感器、加药泵和排水泵分别与控制中心信号连接。
所述上液位传感器置于池体高度的2/3处，所述下液位传感器置于池体高度的1/3处。
所述池体内还设有一个限位传感器，所述限位传感器和进水泵分别与控制中心信号连接。
采用了本实用新型的污水处理调节池，通过设置液位传感器与控制中心，对排水泵与加药泵的运行进行自动控制，以达到整个污水处理调节工作的自动化操作，既节约了手工操作带来的人工劳动力，同时又使得污水的调节质量更加稳定可靠。
