申请日2013.11.27
公开(公告)日2014.05.07
IPC分类号C02F9/12
摘要
饮用矿物净化活化水处理装置，涉及一种符合活饮用水卫生标准的矿物净化活化水处理装置。所述装置将三道无序钻孔的喷射管分别装到沉降罐和两个滤料罐内下部，进水口上方，两道直流负电场，分别装到沉降罐和第一滤料罐下部，进水口和喷射管上方，一道交流电场装到第二滤料罐下部，进水口和喷射管上方，两个筛板分别装到两个滤料罐下部，电场上方，将滤料装到筛板上面。本实用新型的水质净化活化处理采用全自以控制，全部以物理方法进行三道喷射管冲到、两道冲洗、三道电场和两道矿物材料过滤，完成净化活化过程。进行水质净化处理，处理后的水存放70天仍符合生活饮用水国家卫生标准。
权利要求书
1.饮用矿物净化活化水处理装置，其特征在于所述水处理装置包括沉降罐、第一滤料罐、第二滤料罐三部分，其中：
所述沉降罐的下部设置有第一进水口，第一进水口经管线与进水口连接，内部位于第一进水口的上方自下而生依次设置有第一道喷射管和提供直流负电场的第一道不锈钢板，顶部设置有第一出水口，底部设置有第一排污口;
所述第一滤料罐的下部设置有第二进水口，上部设置有第二出水口，第二进水口经管线与第一出水口连接，第一滤料罐的内部位于第二进水口的上方自下而上设置有第二道喷射管、提供直流负电场的第二道不锈钢板、第一筛板和1号滤料，顶部中间设置有第一道电磁反冲洗进水口，底部设置有第二排污口，第一道电磁反冲洗进水口经管线与第一出水口连接;
所述第二滤料罐的下部设置有第三进水口，上部设置有净水出口，第三进水口经管线与第二出水口连接，内部位于第三进水口的上方自下而上依次设置有第三道喷射管、提供交流电场的第三道不锈钢板、第二筛板和2号滤料，第二滤料罐的顶部中间设置有第二道电磁反冲洗进水口，底部设置有第三排污口，第二道电磁反冲洗进水口经管线与第一出水口连接。
2.根据权利要求1所述饮用矿物净化活化水处理装置，其特征在于所述第一排污口、第二排污口和第三排污口与排水管连接。
3.根据权利要求1所述饮用矿物净化活化水处理装置，其特征在于所述第一道不锈钢板提供36～110伏直流负电场;第二道不锈钢板提供36～110伏直流负电场;第三道不锈钢板提供110伏交流电场。
4.根据权利要求1或3所述饮用矿物净化活化水处理装置，其特征在于所述第一道不锈钢板、第二道不锈钢板和第三道不锈钢板板厚1.5cm，无序钻满孔，孔径10cm，孔距10cm。
5.根据权利要求1所述饮用矿物净化活化水处理装置，其特征在于所述第一道喷射管、第二道喷射管和第三道喷射管的内径3cm，管壁无序钻满孔，孔径1cm，孔距5cm。
6.根据权利要求1所述饮用矿物净化活化水处理装置，其特征在于所述1号滤料为硬质蛋白土。
7.根据权利要求6所述饮用矿物净化活化水处理装置，其特征在于所述硬质蛋白土用粉碎机加工成60目、100目、140目三种规格，清洗晾干，将其自下而上60目、100目、140目装到第一滤料罐内的第一筛板上面。
8.根据权利要求1所述饮用矿物净化活化水处理装置，其特征在于所述2号滤料为麦饭石。
9.根据权利要求8所述饮用矿物净化活化水处理装置，其特征在于所述麦饭石用粉碎机加工成60目、100目、140目三种规格，清洗晾干后，将其自下而上60目、100目、140目装到第二滤料罐内的第二筛板上面。
10.根据权利要求1所述饮用矿物净化活化水处理装置，其特征在于所述第一筛板和第二筛板分别无序钻满孔，孔径5cm，孔距7cm。
说明书
饮用矿物净化活化水处理装置
技术领域
本实用新型涉及一种符合活饮用水卫生标准的矿物净化活化水处理装置。
背景技术
随着人口的增多，生活垃圾的增加随降水注入地表水体造成污染，工业的快速发展，产生的废气、废渣、废水大量的增加其中无机物和有机物都有，难处理的有机物，特别是废水的的排放更为严重，造成地表水体的污染，农业的快速发展，大量使用化肥，特别是农药，无毒杀不死虫害，随降水注入口江、河、湖、海，造成地表水体的污染，随降水渗入地下，造成地下水体污染，这些污染越来越广泛，越来越严重，越来越难处理，这些污染对广大农村和乡镇人口的健康影响很大，城镇人口也有相当数量，不能吃到完全符合卫生标准的好水。世界卫生组织资料说：全世界80%的疾病和50%的儿童死亡都与饮用水水质不良有关，饮用不良水质导致的疾病多达50%多种，水质好坏决定人的寿命长短，可见水质好坏对人的健康多么重要。
发明内容
本实用新型目地在于提供一种饮用水矿物净化活化处理装置，意在解决受污染水域卫生不达标准的水，使其达到符合国家饮用水卫生标准，让人们吃上健康水，使人们不再受不卫生水的危害，提高人们健康体质。
本实用新型的目的是通过以下技术方案实现的：

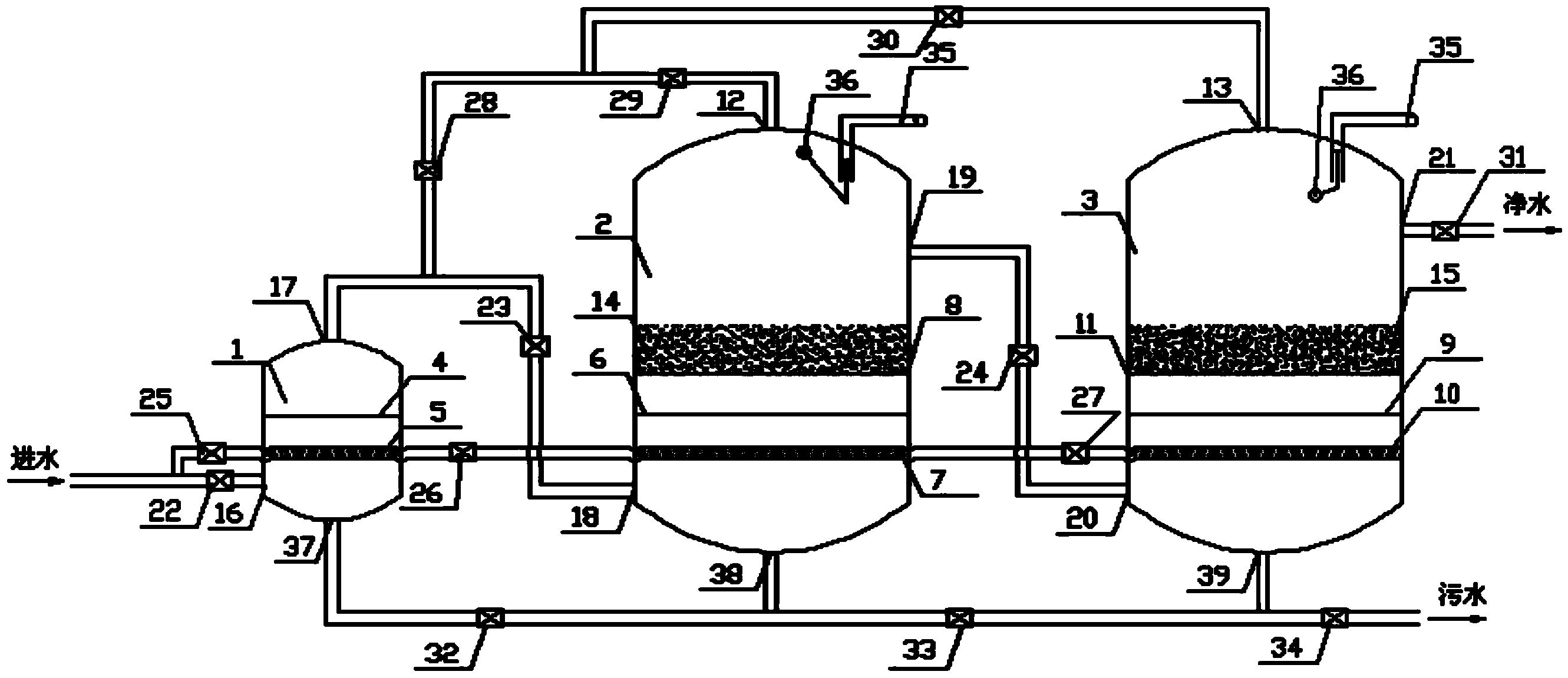

一种饮用水矿物净化活化处理装置，包括沉降罐、第一滤料罐、第二滤料罐三部分，其中：
所述沉降罐的下部设置有第一进水口，第一进水口经管线与进水口连接，内部位于第一进水口的上方自下而生依次设置有第一道喷射管和提供直流负电场的第一道不锈钢板，顶部设置有第一出水口，底部设置有第一排污口;
所述第一滤料罐的下部设置有第二进水口，上部设置有第二出水口，第二进水口经管线与第一出水口连接，第一滤料罐的内部位于第二进水口的上方自下而上设置有第二道喷射管、提供直流负电场的第二道不锈钢板、第一筛板和1号滤料，顶部中间设置有第一道电磁反冲洗进水口，底部设置有第二排污口，第一道电磁反冲洗进水口经管线与第一出水口连接;
所述第二滤料罐的下部设置有第三进水口，上部设置有净水出口，第三进水口经管线与第二出水口连接，内部位于第三进水口的上方自下而上依次设置有第三道喷射管、提供交流电场的第三道不锈钢板、第二筛板和2号滤料，第一道喷射管、第二道喷射管和第三道喷射管经管线与进水管连接，第二滤料罐的顶部中间设置有第二道电磁反冲洗进水口，底部设置有第三排污口，第二道电磁反冲洗进水口经管线与第一出水口连接，第一排污口、第二排污口和第三排污口与排水管连接。
水中的细菌和泥土都带有负电荷，沉降罐内的第一道电场和第一滤料罐内的第二道电场都是直流负电场，根据电的特性，同性相斥，异性相吸的原理，把细菌和泥土排斥到罐底排掉，两道的原理，细菌、泥土是过不了电场的，第二滤料罐内的第三道电场是交流电，能把6～32水分子的分子团打碎，变成小分子团，或单水分子使其活化，便于人体吸收利用。
三道喷射管冲刷，把电场拦截和冲洗下来的污物喷射、刷洗排掉，滤料罐体顶端有热电厂气孔，喷射管冲刷罐底的过程中，滤料会产生上下浮动，产生滤料颗粒间摩擦，颗粒表面吸附的物质会摩擦脱落，反冲洗排掉。
第一滤料罐内，选用的是硬质蛋白土，是一种发现不久的新矿种，在世界上，只有我国的大小兴安岭和俄罗斯的西柏利亚有储藏，其它地方没有，我国大小兴安岭约有1千亿吨的储量，其性质、成分独特，没有被开发利用。硬质蛋白土是一种高硅，低锰、低钠、高地表面积的非金属矿物，它的地表面积为270～300m2/g，是一种多维微孔结构的天然分子筛矿物，其孔半径为50～200A，吸附力极强，有较高的氢离子交换能力，氢离子交换量与盐基交换量之比为65%，靠这样高的氢离子交换能力和高地表面积，去吸附水中的有毒物质和有害金属及其杂质，硬质蛋白土含二氧化碳80%～95%，含可溶性硅酸80%以上，可溶性硅酸在水中自然形成偏硅酸(H2SiO3)，偏硅酸水是一种矿泉水，有医疗价值，有学者称其为“长寿水”。
第二滤料罐中选用的是麦饭石，麦饭石是中国古人命的名，是一种入中药名矿石，药用可追溯到唐朝，明朝医药大师李时珍著作的《本草纲目》中就有记载“性甘、温、无毒”，“主治一切痈疽背”。麦饭石传到日本得到“健康药石”、“健康石”的美名，在韩国得到“矿泉药石”的美名。上世纪80年代初在内蒙平顶山发现麦饭石，经专家评定为最佳，在国家工商局注册名为中华麦饭石。
中华麦饭石富含多种人体必需的宏量元素和微量元素，宏量元素以SiO3含量最多，为65.7%，还含有Ca、Na、P、Fe、Mg、K等多种，微量元素以Sr含量最多，为632.09PPm，还含有Zn、Co、Zr、Ce、Mr、Co、B等10多种，用现代手段测试分析麦饭石是一种溶击，吸附具备的天然非金属矿物，经本装置用以处理的水，不易腐败，在正常情况停放70天，仍符合饮用水卫生标准，存放200天未变质，不腐败。
本实用新型的水质净化活化处理全部以物理方法进行三道喷射管冲到，两道冲洗，三道电场，直流电、交流电并用，自动控制，选用硬质蛋白土、麦饭石进行粒度加工，按粒度分层次置入滤料罐体内，进行水质净化活化处理。相比于现有水处理装置，本实用新型具有以下优点：
1、整体水处理过程是自动控制，是物理方法，省工时，不产生有害和副作用物质。
2、经本实用新型处理的水，停放70天，仍符合饮用水质标准，为远洋海船饮用水提供了很好的条件。
3、用过的滤料清洗、晾干、筛分后可再次使用两次，降低成本。
4、用过三次后的滤料，晒干后积存起来，可用于东北地区春季道路翻浆，在翻浆路段下30cm下辅此废料30cm，再修好的路不会再翻浆。
