申请日2013.11.27
公开(公告)日2014.03.12
IPC分类号C02F1/44; B01D65/10; B01D65/00
摘要
本发明涉及污水处理技术领域,公开了一种渗滤液的处理控制方法、装置、系统及一种污水处理设备,该控制系统包括:加压装置,过滤膜组,进水管和出水管,其中,加压装置用于对待处理渗滤液进行加压处理,加压装置的出口通过进水管与过滤膜组的进口相连,过滤膜组的出口与出水管相连;进水压力传感器,设置于所述进水管上,用于检测过滤膜组的当前进水压力;控制装置,分别与加压装置和进水压力传感器信号连接,用于当当前进水压力不小于设定的第一进水压力阈值时,控制加压装置减小对待处理渗滤液的加压量。采用本发明的技术方案,可以防止进水压力过高导致渗滤液处理系统停机现象的发生,提高了渗滤液的处理效率,也增长了设备的使用寿命。
权利要求书
1.一种渗滤液的处理控制系统,其特征在于,包括:

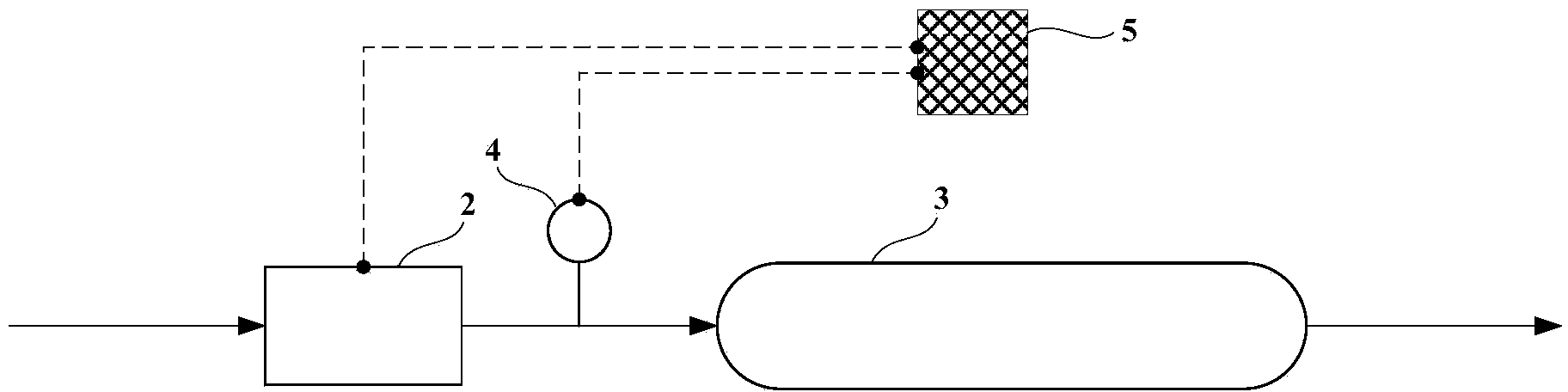

加压装置(2),过滤膜组(3),进水管和出水管,其中,所述加压装置(2) 用于对待处理渗滤液进行加压处理,所述加压装置(2)的出口通过所述进水 管与所述过滤膜组(3)的进口相连,所述过滤膜组(3)的出口与所述出水管 相连;
进水压力传感器(4),设置于所述进水管上,用于检测过滤膜组(3)的 当前进水压力;
控制装置(5),分别与所述加压装置(2)和所述进水压力传感器(4)信 号连接,用于当当前进水压力不小于设定的第一进水压力阈值时,控制所述加 压装置(2)减小对待处理渗滤液的加压量。
2.如权利要求1所述的渗滤液的处理控制系统,其特征在于,所述控制 装置(5)进一步用于当当前进水压力不大于设定的第二进水压力阈值时,控 制所述加压装置(2)增大对待处理渗滤液的加压量,所述第一进水压力阈值 大于所述第二进水压力阈值。
3.如权利要求2所述的渗滤液的处理控制系统,其特征在于,还包括:
进水电导率检测装置(6),设置于所述进水管上,用于检测当前进水电导 率;
出水流量传感器(7),设置于所述出水管上,用于检测当前出水流量;
所述控制装置(2)还分别与所述进水电导率检测装置(6)和所述出水流 量传感器(7)信号连接,用于根据所述当前进水电导率,以及进水电导率和 标准出水流量的对应关系得到标准出水流量;当当前进水压力满足关系式 P2
4.如权利要求2所述的渗滤液的处理控制系统,其特征在于,还包括出 水电导率检测装置(8),设置于所述出水管上,用于检测当前出水电导率;
所述控制装置(2)还与所述出水电导率检测装置(8)信号连接,进一步 用于当当前进水压力不大于设定的第二进水压力阈值,且当前出水电导率不小 于设定的出水电导率阈值时,输出膜组穿孔报警信息。
5.如权利要求4所述的渗滤液的处理控制系统,其特征在于,所述控制 装置进一步用于当当前进水压力不大于设定的第二进水压力阈值,且当前出水 电导率小于设定的出水电导率阈值时,控制所述加压装置(2)增大对待处理 渗滤液的加压量。
6.如权利要求1~5任一项所述的渗滤液的处理控制系统,其特征在于, 所述加压装置包括高压泵(21)和增压泵(22),其中,所述高压泵(21)的 出口与所述增压泵(22)的入口相连,所述增加泵(22)的出口与所述进水管 相连。
7.一种污水处理设备,其特征在于,包括如权利要求1~6任一项所述的 渗滤液的处理控制系统。
8.一种渗滤液的处理控制方法,其特征在于,包括:
获取当前进水压力;
当当前进水压力不小于设定的第一进水压力阈值时,控制加压装置减小对 待处理渗滤液的加压量。
9.如权利要求8所述的渗滤液的处理控制方法,其特征在于,还包括:
当当前进水压力不大于设定的第二进水压力阈值时,控制所述加压装置增 大对待处理渗滤液的加压量,所述第一进水压力阈值大于所述第二进水压力阈 值。
10.如权利要求9所述的渗滤液的处理控制方法,其特征在于,还包括:
获取当前进水电导率和当前出水流量;
根据所述当前进水电导率,以及原水电导率和标准出水流量的对应关系得 到标准出水流量;
当当前进水压力满足关系式P2
11.如权利要求9所述的渗滤液的处理控制方法,其特征在于,还包括:
当当前进水压力不大于设定的第二进水压力阈值,且当前出水电导率不小 于设定的出水电导率阈值时,输出膜组穿孔报警信息。
12.如权利要求11所述的渗滤液的处理控制方法,其特征在于,还包括: 当当前进水压力不大于设定的第二进水压力阈值,且当前出水电导率小于设定 的出水电导率阈值时,控制所述加压装置增大对待处理渗滤液的加压量。
13.一种渗滤液的处理控制装置,其特征在于,包括:
获取设备,用于获取当前进水压力;
控制设备,用于当当前进水压力不小于设定的第一进水压力阈值时,控制 加压装置减小对待处理渗滤液的加压量。
14.如权利要求13所述的渗滤液的处理控制装置,其特征在于,所述控 制设备进一步用于当当前进水压力不大于设定的第二进水压力阈值时,控制所 述加压装置增大对待处理渗滤液的加压量,所述第一进水压力阈值大于所述第 二进水压力阈值。
15.如权利要求14所述的渗滤液的处理控制装置,其特征在于,所述获 取设备进一步用于获取当前进水电导率和当前出水流量;
所述控制设备进一步用于根据所述当前进水电导率,以及原水电导率和标 准出水流量的对应关系得到标准出水流量;当当前进水压力满足关系式 P2
16.如权利要求14所述的渗滤液的处理控制装置,其特征在于,所述控 制设备进一步用于当当前进水压力不大于设定的第二进水压力阈值,且当前出 水电导率不小于设定的出水电导率阈值时,输出膜组穿孔报警信息。
17.如权利要求16所述的渗滤液的处理控制装置,其特征在于,所述控 制设备进一步用于当当前进水压力不大于设定的第二进水压力阈值,且当前出 水电导率小于设定的出水电导率阈值时,控制所述加压装置增大对待处理渗滤 液的加压量。
说明书
渗滤液的处理控制方法、装置、系统及污水处理设备
技术领域
本发明涉及污水处理技术领域,特别是涉及一种渗滤液的处理控制方法、 装置、系统及一种污水处理设备。
背景技术
渗滤液是生活垃圾填埋过程中产生的二次污染物,其水质水量变化多端, 受垃圾组成、填埋时间及填埋方式等因素影响较大,因此,渗滤液处理工艺较 复杂。
现有的渗滤液处理系统主要由调节池、初滤系统、两级膜分离系统、清水 池及浓缩液池组成,其中,膜分离系统是影响整个处理效果的核心系统。膜分 离系统主要由过滤膜组、进出口阀和传感器等组成。需处理的渗滤液即原水通 过水泵抽入到过滤膜组中,经过过滤膜组的过滤作用形成清水和浓缩液,清水 流入清水池,浓缩液再作进一步处理形成肥料。
由于进入过滤膜组的进水压力不稳定,现有的渗滤液处理系统经常会因进 水压力过高而停机,导致渗滤液处理效率降低,并缩短设备的使用寿命。
发明内容
本发明提供了一种渗滤液的处理控制方法、装置、系统及一种污水处理设 备,用以提高过滤膜组的进水压力稳定性,进而提高渗滤液的处理效率。
本发明渗滤液的处理控制系统,包括:
加压装置,过滤膜组,进水管和出水管,其中,所述加压装置用于对待处 理渗滤液进行加压处理,所述加压装置的出口通过所述进水管与所述过滤膜组 的进口相连,所述过滤膜组的出口与所述出水管相连;
进水压力传感器,设置于所述进水管上,用于检测过滤膜组的当前进水压 力;
控制装置,分别与所述加压装置和所述进水压力传感器信号连接,用于当 当前进水压力不小于设定的第一进水压力阈值时,控制所述加压装置减小对待 处理渗滤液的加压量。
在本发明技术方案中,当当前进水压力不小于设定的第一进水压力阈值 时,控制加压装置减小对待处理渗滤液的加压量,因此,可以防止进水压力过 高导致渗滤液处理系统停机现象的发生,相对提高渗滤液的处理效率,也增长 设备的使用寿命。
优选的,所述控制装置进一步用于当当前进水压力不大于设定的第二进水 压力阈值时,控制所述加压装置增大对待处理渗滤液的加压量,所述第一进水 压力阈值大于所述第二进水压力阈值。
在本发明优选的技术方案中,当进水压力较小时,过滤膜组的处理效率下 降,因此通过设定的第二进水压力阈值,可保证进入膜组的压力处于合适的压 力范围内,在保证进水压力不过大时即小于第一进水压力阈值,使进水压力不 小于第二进水压力阈值,能够保证过滤膜组的处理效率处于较高的水平。
优选的,所述渗滤液的处理控制系统,还包括:
进水电导率检测装置,设置于所述进水管上,用于检测当前进水电导率;
出水流量传感器,设置于所述出水管上,用于检测当前出水流量;
所述控制装置还分别与所述进水电导率检测装置和所述出水流量传感器 信号连接,用于根据所述当前进水电导率,以及进水电导率和标准出水流量的 对应关系得到标准出水流量;当当前进水压力满足关系式P2
在本发明优选的技术方案中,增加了进水电导率检测装置及出水流量传感 器,现有的渗滤液处理系统不对进水水质作检测,而本发明对进水电导率作检 测,并根据所用的过滤膜组本身特性,以及进水电导率和标准出水流量的对应 关系得到标准出水流量,当进水压力正常,即当前进水压力小于设定的第一进 水压力阈值且大于设定的第二进水压力阈值,且当前出水流量小于安全系数与 标准出水流量的乘积时,则说明过滤膜组发生了堵塞,控制装置输出膜组堵塞 报警信息。因此,可以通过进水参数和出水参数判断过滤膜组是否堵塞,不需 要停机人为检查,节约了人力成本,并且操作员能及时察觉过滤膜组堵塞进而 采取相应的措施,提高系统运行的安全性。
优选的,所述渗滤液的处理控制系统,还包括出水电导率检测装置,设置 于所述出水管上,用于检测当前出水电导率;
所述控制装置还与所述出水电导率检测装置信号连接,进一步用于当当前 进水压力不大于设定的第二进水压力阈值,且当前出水电导率不小于设定的出 水电导率阈值时,输出膜组穿孔报警信息。
在本发明优选的技术方案中,增加了出水电导率检测装置,对出水的电导 率进行检测,当出水的水质不达标时,将出水引入原水池,进行再次过滤处理, 并且,还可根据当前进水压力较小,即不大于设定的第二进水压力阈值,并且 当前出水电导率较大时,说明过滤膜组发生了穿孔现象,控制装置输出膜组穿 孔报警信息。因此,可以通过进水参数和出水参数判断过滤膜组是否穿孔,不 需要停机人为检查,节约了人力成本,并且操作员能及时察觉过滤膜组穿孔进 而采取相应的措施,提高系统运行的安全性。
优选的,所述控制装置进一步用于当当前进水压力不大于设定的第二进水 压力阈值,且当前出水电导率小于设定的出水电导率阈值时,控制所述加压装 置增大对待处理渗滤液的加压量。
在本发明优选的技术方案中,当当前进水压力较小,并且出水电导率满足 出水水质要求,则说明渗滤液的处理控制系统还能进一步增大处理能力,因此, 可以控制加压装置增大所加压力,提高渗滤液的处理能力,进一步提高处理效 率。
优选的,所述加压装置包括高压泵和增压泵,其中,所述高压泵的出口与 所述增压泵的入口相连,所述增加泵的出口与所述进水管相连。
加压装置的形式有多种,可单独采用高压泵,也可单独采用增压泵,优选 采用高压泵和增压泵相连接实现对需处理的渗滤液进行加压。并且,可以采用 变频器来进一步调节高压泵和增压泵的频率,进而调节高压泵和增压泵的转 速,进而调节加压装置对需处理的渗滤液所加压力。
本发明污水处理设备,包括上述任一种渗滤液的处理控制系统。上述任一 种渗滤液的处理控制系统可以作为污水处理设备的一个环节,例如可作为生化 处理系统的后一环节,所述渗滤液的处理控制系统来控制过滤膜组进水压力, 防止进水压力过高造成设备停机,提高渗滤液处理效率。
基于相同的发明构思,本发明渗滤液的处理控制方法,包括:
获取当前进水压力;
当当前进水压力不小于设定的第一进水压力阈值时,控制加压装置减小对 待处理渗滤液的加压量。
优选的,所述的渗滤液的处理控制方法,还包括:
当当前进水压力不大于设定的第二进水压力阈值时,控制所述加压装置增 大对待处理渗滤液的加压量,所述第一进水压力阈值大于所述第二进水压力阈 值。
优选的,所述的渗滤液的处理控制方法,还包括:
获取当前进水电导率和当前出水流量;
根据所述当前进水电导率,以及原水电导率和标准出水流量的对应关系得 到标准出水流量;
当当前进水压力满足关系式P2
优选的,所述的渗滤液的处理控制方法,还包括:
当当前进水压力不大于设定的第二进水压力阈值,且当前出水电导率不小 于设定的出水电导率阈值时,输出膜组穿孔报警信息。
较佳的,所述的渗滤液的处理控制方法,还包括:当当前进水压力不大于 设定的第二进水压力阈值,且当前出水电导率小于设定的出水电导率阈值时, 控制所述加压装置增大对待处理渗滤液的加压量。
本发明渗滤液的处理控制装置,包括:
获取设备,用于获取当前进水压力;
控制设备,用于当当前进水压力不小于设定的第一进水压力阈值时,控制 加压装置减小对待处理渗滤液的加压量。
优选的,所述控制设备进一步用于当当前进水压力不大于设定的第二进水 压力阈值时,控制所述加压装置增大对待处理渗滤液的加压量,所述第一进水 压力阈值大于所述第二进水压力阈值。
优选的,所述获取设备进一步用于获取当前进水电导率和当前出水流量;
所述控制设备进一步用于根据所述当前进水电导率,以及原水电导率和标 准出水流量的对应关系得到标准出水流量;当当前进水压力满足关系式 P2
优选的,所述控制设备进一步用于当当前进水压力不大于设定的第二进水 压力阈值,且当前出水电导率不小于设定的出水电导率阈值时,输出膜组穿孔 报警信息。
优选的,所述控制设备进一步用于当当前进水压力不大于设定的第二进水 压力阈值,且当前出水电导率小于设定的出水电导率阈值时,控制所述加压装 置增大对待处理渗滤液的加压量。
