申请日2013.11.27
公开(公告)日2014.02.26
IPC分类号C02F11/00
摘要
本发明公开了环保污泥处理系统，包括污泥采集装置、砂水分离装置、垃圾分离装置、污泥浓缩装置、污泥脱水装置和污泥后处理装置，污泥采集装置、砂水分离装置、垃圾分离装置、污泥浓缩装置和污泥脱水装置依次连接。使环保污泥处理系统一次性完成疏挖、输送及浓缩、脱水过程。系统封闭性高、连续性好、中转少、时间短、安全可靠。而脱水后的污泥经污泥后处理装置进行回收再利用，可变废为宝，避免了污泥对环境的再次污染，实现整个系统的环保作业。
权利要求书
1.环保污泥处理系统，其特征在于：包括污泥采集装置(1)、砂水分 离装置(2)、垃圾分离装置(3)、污泥浓缩装置(4)、污泥脱水装置(5) 和污泥后处理装置，所述污泥采集装置(1)、砂水分离装置(2)、垃圾分 离装置(3)、污泥浓缩装置(4)和污泥脱水装置(5)依次连接;
所述污泥采集装置(1)采集到污泥后输送到砂水分离装置(2)内进 行砂水分离，质量大的泥沙沉积后被输送并排出，质量轻的泥浆流入垃圾 分离装置(3)中;
所述垃圾分离装置(3)对泥浆进行过滤，直径大于3mm的垃圾被分 离并排出，过滤后的泥浆从垃圾分离装置(3)排出;
在所述垃圾分离装置(3)排出的泥浆中加入第一絮凝剂，再送入到污 泥浓缩装置(4)中进行浓缩，在浓缩装置(4)中泥浆被分离成清水和污 泥，污泥被排出;
在所述浓缩装置(4)排出的泥浆中加入第二絮凝剂，再送入到污泥脱 水装置(5)进行脱水，经脱水后得到固体泥饼;
所述固体泥饼进入污泥后处理装置(6)进行回收再利用。
2.根据权利要求1所述的环保污泥处理系统，其特征在于：所述污泥 采集装置(1)为绞吸式清淤船，所述绞吸式清淤船与砂水分离装置(2) 之间用管道连接，所述绞吸式清淤船与砂水分离装置(2)之间的管道上设 有加压装置(9)。
3.根据权利要求2所述的环保污泥处理系统，其特征在于：所述绞吸 式清淤船包括绞刀头、吸泥管、泥泵、排泥管、液压驱动装置和防护罩， 绞刀头、吸泥管、泥泵、排泥管依次连接，液压驱动装置与绞刀头和防护 罩连接，所述防护罩设置在绞刀头上方罩住绞刀头。
4.根据权利要求1所述的环保污泥处理系统，其特征在于：所述第一 絮凝剂为聚合氯化铝，所述聚合氯化铝的投加量为污泥重量的0.1%～0.4%。
5.根据权利要求1所述的环保污泥处理系统，其特征在于：所述第二 絮凝剂为聚丙烯酰胺溶液，所述聚丙烯酰胺溶液为质量百分比浓度为 0.1%～0.3%的阴离子溶液，投加量为污泥重量的0.3%～0.8%，聚丙烯酰胺离 子度为15%～30%(摩尔比)。
6.根据权利要求1所述的环保污泥处理系统，其特征在于：所述污泥 后处理装置为厌氧堆肥装置(6)，所述污泥脱水装置(5)脱水后的污泥进 入厌氧堆肥装置(6)，在密封状态下进行厌氧发酵分解产生沼气、沼液和 沼渣，沼液和沼渣可作为有机肥，而沼气则可用于生活用气或发电上网。
7.根据权利要求1所述的环保污泥处理系统，其特征在于：所述污泥 后处理装置为污泥制砖装置(7)，所述污泥脱水装置(5)脱水后的污泥以 占总重量百分比10%～30%的比例与黏土混合，在950～1050℃下在污泥制 砖系统(7)中烧制，制得普通建筑用砖。
8.根据权利要求1所述的环保污泥处理系统，其特征在于：还包括污 水处理池(8)，所述砂水分离装置(2)、垃圾分离装置(3)、污泥浓缩装 置(4)和污泥脱水装置(5)分离出来的清水或污水排入到污水处理池(8)， 所述砂水分离装置(2)、垃圾分离装置(3)和污泥浓缩装置(4)均设有 溢流口，所述溢流口排放的溢流水均排入污水处理池(8)进行处理。
9.根据权利要求8所述的环保污泥处理系统，其特征在于：所述垃圾 分离装置(3)和污泥脱水装置(5)均设有清洗系统，所述污水处理池(8) 处理后的水可作为清洗系统的水源，所述清洗系统排出的污水排到污水处 理池(8)。
10.根据权利要求1所述的环保污泥处理系统，其特征在于：还包括 独立设置的小型抽砂船和与小型抽砂船配套使用的砂水分离机。
说明书
环保污泥处理系统
技术领域
本发明涉及污泥处理领域，特别涉及一种环保污泥处理系统。
背景技术
随着工农业和城市化迅速发展，水体环境状况急剧恶化，河系、湖泊曾经是地域经济赖以发展的环境和资源优势，至今已日趋丧失，不少已沦为藏污纳垢的下水道，以至污染和淤积日益成为社会性公害。河道、湖泊淤积引发了一系列环境隐患：灌溉、排涝、航运、旅游等诸多功能衰落;水质反复受到还原性污染，据对部分水体的水生生物学和环境医学调查，水域生态系统已遭严重破坏，生物多样性指标趋于零;沿岸居民健康也已受到影响，免疫功能趋于下降。
近年政府投入大量资金对河道、湖泊底泥进行清淤，由于缺乏贴近国情的清淤技术和设备，清淤效果并不理想。而地表下沉，复又加剧淤塞和污染，两者已呈现恶性循环，行将使今后的生态环境加速趋向恶化。这是一个强烈、明确的信号，告示全社会，清淤治本迫在眉睫。
环保清淤是通过对水下污染底泥的疏挖，以期彻底地清除底泥中所含的污染沉积物，从而达到控制污染水体的内源。而在清淤过程中容易对水体造成污染物的扩散，出现水体浑浊，影响清淤效果与水源环境。清理出来的污泥处理中存在处理过程复杂、中转多次、处理时间长、效率低等问题，而且处理过程可能还会对环境造成二次污染。
发明内容
本发明的目的在于提供一种封闭性高、连续性好、中转少、时间短、安全可靠且环保的环保污泥处理系统。

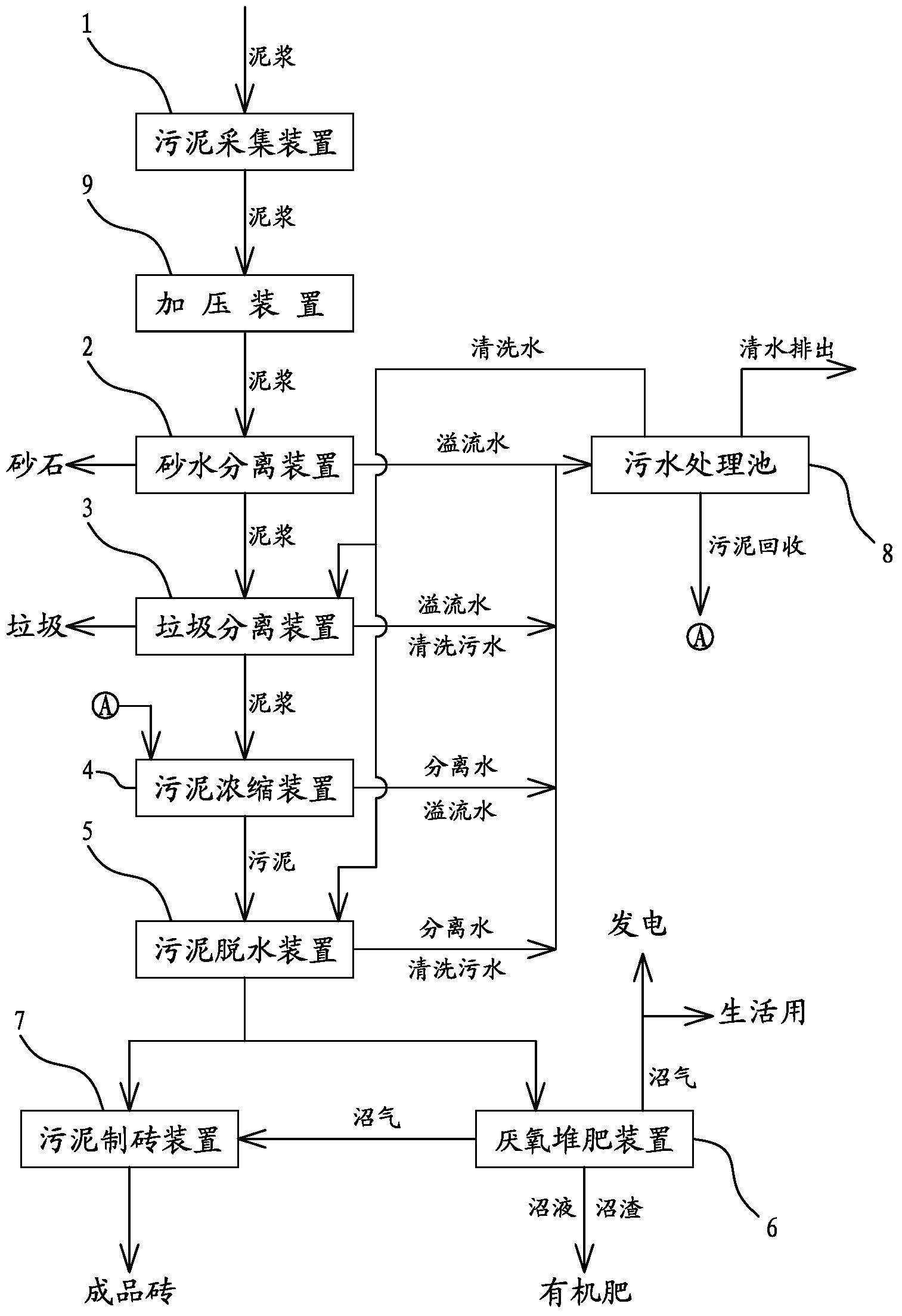

根据本发明的一个方面，提供了环保污泥处理系统，包括污泥采集装置、砂水分离装置、垃圾分离装置、污泥浓缩装置、污泥脱水装置和污泥后处理装置，所述污泥采集装置、砂水分离装置、垃圾分离装置、污泥浓缩装置和污泥脱水装置依次连接;
污泥采集装置采集到污泥后输送到砂水分离装置内进行砂水分离，质量大的泥沙沉积后被输送并排出，质量轻的泥浆流入垃圾分离装置中;
垃圾分离装置对泥浆进行过滤，直径大于3mm的垃圾被分离并排出， 过滤后的泥浆从垃圾分离装置排出;
在所述垃圾分离装置排出的泥浆中加入第一絮凝剂，再送入到污泥浓缩装置中进行浓缩，在浓缩装置中泥浆被分离成清水和污泥，污泥被排出;
在所述浓缩装置排出的泥浆中加入第二絮凝剂，再送入到污泥脱水装置进行脱水，经脱水后得到固体泥饼;
固体泥饼进入污泥后处理装置进行回收再利用。
通过依次连接污泥采集装置、砂水分离装置、垃圾分离装置、污泥浓缩装置和污泥脱水装置，使环保污泥处理系统一次性完成疏挖、输送及浓缩、脱水过程。系统封闭性高、连续性好、中转少、时间短、安全可靠。而脱水后的污泥经污泥后处理装置进行回收再利用，可变废为宝，避免了污泥对环境的再次污染，实现整个系统的环保作业。
在一些实施方式中，污泥采集装置为绞吸式清淤船，绞吸式清淤船与砂水分离装置之间用管道连接，绞吸式清淤船与砂水分离装置之间的管道上设有加压装置。绞吸式清淤船可对河道或湖泊等水体中的污泥进行绞吸清除。设置加压装置可长距离输送污泥，在较长的作业场所中只要进行一次安装即可完成整个作业，提高了工作效率。
在一些实施方式中，绞吸式清淤船包括绞刀、吸泥管、泥泵、排泥管、液压驱动装置和防护罩，绞刀头、吸泥管、泥泵、排泥管依次连接，液压驱动装置与绞刀头和防护罩连接，防护罩设置在绞刀头上方罩住绞刀头。防护罩可以防绞刀头绞动使污泥沸腾扩散而对水体造成污染。
在一些实施方式中，第一絮凝剂为聚合氯化铝，聚合氯化铝的投加量为污泥重量的0.1%～0.4%。投入第一絮凝剂后可使进入污泥浓缩装置的泥浆快速分离成上层清水和下层污泥。
在一些实施方式中，第二絮凝剂为聚丙烯酰胺溶液，聚丙烯酰胺溶液为重量百分比浓度为0.1%～0.3%的阴离子溶液，投加量为污泥重量的0.3%～0.8%，聚丙烯酰胺离子度为15%～30%(摩尔比)。
在一些实施方式中，污泥后处理装置为厌氧堆肥装置，所述污泥脱水装置脱水后的污泥进入厌氧堆肥装置，在密封状态下进行厌氧发酵分解产生沼气、沼液和沼渣，沼液和沼渣可作为有机肥，而沼气则可用于生活用气或发电上网。
在一些实施方式中，污泥后处理装置为污泥制砖装置，污泥脱水装置脱水后的污泥以占总重量百分比10%～30%的比例与黏土混合，在950～1050℃下在污泥制砖系统中烧制，制得普通建筑用砖。对于重金属超标的污泥，可在烧制过程将有毒重金属都封存固化在砖块中，也杀死了所有有害细菌和有机物。实现了污泥的回收再利用。烧制的燃料可采用厌氧堆肥 装置所产生的沼气，同时砖中的污泥中具有一定的可燃物质，可在烧制过程中燃烧发热，从而起到一定的节能效果。
在一些实施方式中，环保污泥处理系统还包括污水处理池，污泥浓缩装置和污泥脱水装置分离出来的清水或污水排入到污水处理池，砂水分离装置、垃圾分离装置、污泥浓缩装置均设有溢流口，溢流口排放的溢流水均排入污水处理池进行净化处理。环保污泥处理系统中的各装置排出的污水及溢流水排入到污水处理池中进行净化，避免直接排放对环境造成污染。
在一些实施方式中，垃圾分离装置和污泥脱水装置均设有清洗系统，污水处理池处理后的水可作为清洗系统的水源，清洗系统排出的污水排到污水处理池。环保污泥处理系统中的各种污水排入污水处理池进行净化，而污水处理池进行净化后的清水又可用于系统中，实现了水资源的循环利用。
在一些实施方式中，环保污泥处理系统还包括独立设置的小型抽砂船和与小型抽砂船配套使用的砂水分离机。小型抽砂船可在含砂比例较高的场所单独使用，避免长距离输送时砂子堵塞管道。
