申请日2013.11.27
公开(公告)日2014.02.26
IPC分类号C02F1/00; B28C9/04; B28C9/02
摘要
本发明公开了一种污水循环利用系统及搅拌站，其中，该污水循环利用系统，用于搅拌站，包括：污水计量装置、导料装置、污水处理装置及连接管;其中，所述污水计量装置位于所述搅拌站的主体内部，并与位于所述主体内部的搅拌主机连通;所述导料装置可拆卸地设置于所述搅拌主机的下方，用于导出所述搅拌主机内的污水;所述污水处理装置的污水入口与所述导料装置连通，污水出口通过所述连接管与所述污水计量装置连接，用于将处理后的污水排放至所述污水计量装置。因此，本发明的污水循环利用系统不仅拆装便捷，结构设计简单，设备成本较低，还能够提高可移动式砂浆搅拌站现场施工的节能环保指标。
权利要求书

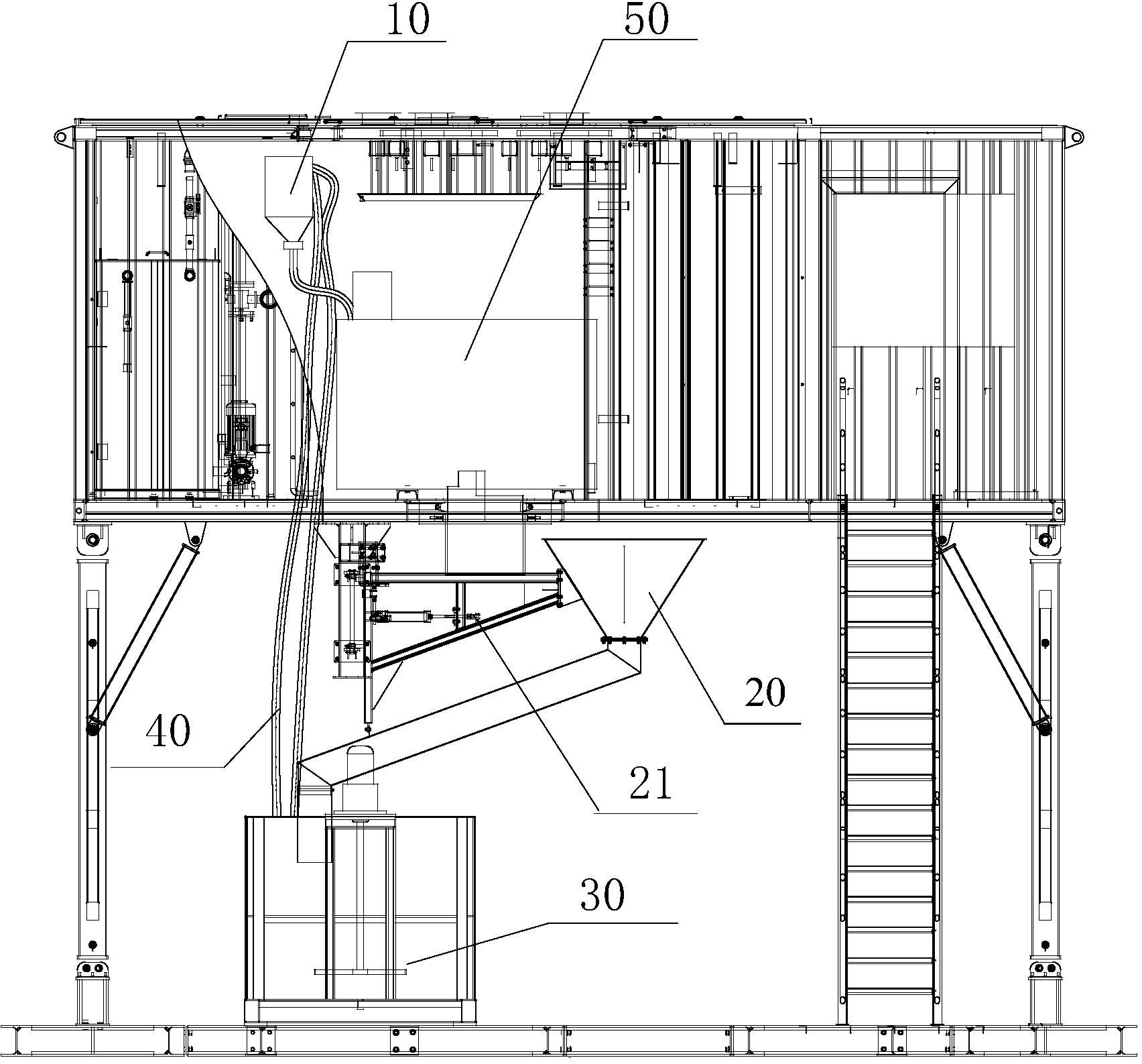

1.一种污水循环利用系统，用于搅拌站，其特征在于，包括：污水计量装 置(10)、导料装置(20)、污水处理装置(30)及连接管(40);其中，
所述污水计量装置(10)位于所述搅拌站的主体内部，并与位于所述主体 内部的搅拌主机(50)连通;
所述导料装置(20)可拆卸地设置于所述搅拌主机(50)的下方，用于导 出所述搅拌主机(50)内的污水;
所述污水处理装置(30)的污水入口与所述导料装置(20)连通，污水出 口通过所述连接管(40)与所述污水计量装置(10)连接，用于将处理后的污 水排放至所述污水计量装置(10)。
2.根据权利要求1所述的污水循环利用系统，其特征在于，所述污水计量 装置(10)为定容计量斗或带秤计量斗。
3.根据权利要求1所述的污水循环利用系统，其特征在于，所述污水处理 装置(30)包括可拆卸地设置于所述搅拌站的钢结构基础上或地面上的污水处 理箱体。
4.根据权利要求1所述的污水循环利用系统，其特征在于，所述污水处理 装置(30)为地面上开设的污水处理池。
5.根据权利要求1所述的污水循环利用系统，其特征在于，所述污水处理 装置(30)包括：
污水过滤设备，用于过滤所述导料装置(20)排入的污水;
污水泵，与所述连接管(40)连接，用于将处理后的污水泵送至所述污水 计量装置(10)。
6.根据权利要求1至5任一项所述的污水循环利用系统，其特征在于，所 述导料装置(20)配置有导向装置(21)，所述导料装置(20)通过所述导向装 置(21)可拆卸地连接于所述搅拌主机(50)的下方。
7.根据权利要求6所述的污水循环利用系统，其特征在于，所述导向装置 (21)设置有用于推离或拉近所述导料装置(20)的推拉机构，所述推拉机构 用于将所述导料装置(20)与所述搅拌主机(50)的污水排出口对准。
8.根据权利要求7所述的污水循环利用系统，其特征在于，所述导料装置 (20)为漏斗型结构。
9.一种搅拌站，其特征在于，设置有权利要求1至8任一项所述的污水循 环利用系统。
10.根据权利要求9所述的搅拌站，其特征在于，该搅拌站为集成式可移 动的砂浆搅拌站。
说明书
污水循环利用系统及搅拌站
技术领域
本发明涉及工程机械领域，特别涉及一种污水循环利用系统及搅拌站。
背景技术
随着各行各业对环境保护意识的增强，节能环保因素在产品设计中已经成 为必须要考虑的因素之一。因此，在混凝土行业中，对于环保节能的要求也越 来越高。
因此，伴随砂浆生产设备的诞生，完成对其生产中所产生的废水进行循环 利用，提高设备的节能环保功效的配套设备也是必须的。目前，混凝土搅拌站 生产中，产生的污水通常是通过砂石分离设备将分离的砂石转会料场使用，泥 浆水则回到污水池通过处理再循环利用。
然而，目前的污水处理系统结构复杂，多应用于混凝土搅拌站，可移动性 不强;并且，多需要挖地坑，工程量大，需要砂石分离装置，成本较高。因此， 目前的污水处理系统不能满足小型移动湿拌砂浆设备的需求。
发明内容
有鉴于此，本发明提出一种拆装便捷且结构设计简单的污水循环利用系统， 能够提高可移动式砂浆搅拌站现场施工的节能环保指标。另外，本发明还提供 一种设置有该污水循环利用系统的搅拌站。
为达到上述目的，本发明的技术方案是这样实现的：
一方面，本发明提供了一种污水循环利用系统，用于搅拌站，该污水循环 利用系统包括：污水计量装置、导料装置、污水处理装置及连接管;其中，所 述污水计量装置位于所述搅拌站的主体内部，并与位于所述主体内部的搅拌主 机连通;所述导料装置可拆卸地设置于所述搅拌主机的下方，用于导出所述搅 拌主机内的污水;所述污水处理装置的污水入口与所述导料装置连通，污水出 口通过所述连接管与所述污水计量装置连接，用于将处理后的污水排放至所述 污水计量装置。
进一步地，上述系统中，所述污水计量装置为定容计量斗或带秤计量斗。
进一步地，上述系统中，所述污水处理装置包括可拆卸地设置于所述搅拌 站的钢结构基础上或地面上的污水处理箱体。
可选地，上述系统中，所述污水处理装置为地面上开设的污水处理池。
进一步地，上述系统中，所述污水处理装置包括：污水过滤设备，用于过 滤所述导料装置排入的污水;污水泵，与所述连接管连接，用于将处理后的污 水泵送至所述污水计量装置。
进一步地，上述系统中，所述导料装置配置有导向装置，所述导料装置通 过所述导向装置可拆卸地连接于所述搅拌主机的下方。
进一步地，上述系统中，所述导向装置设置有用于推离或拉近所述导料装 置的推拉机构，所述推拉机构用于将所述导料装置与所述搅拌主机的污水排出 口对准。
进一步地，上述系统中，所述导料装置为漏斗型结构。
相对于现有技术，本发明具有以下优势：
本发明的污水循环利用系统具有可拆卸的导料装置，拆装便捷;污水计量 装置安装于搅拌主体内部，可与搅拌主体一起运输，结构设计简单，设备成本 较低。并且，污水通过污水处理装置的初步处理后，在砂浆搅拌站的后续生产 中，通过连接管将处理后的污水排放至污水计量装置，实现对清洗搅拌主机所 产生污水的循环利用。
因此，本发明的污水循环利用系统不仅拆装便捷，结构设计简单，设备成 本较低，还能够提高可移动式砂浆搅拌站现场施工的节能环保指标，更适合砂 浆生产产生的污水循环利用。
另一方面，本发明还提供一种搅拌站，该搅拌站设有上述任一种污水循环 利用系统。
其中，该搅拌站可为集成式可移动的砂浆搅拌站。
由于上述任一种污水循环利用系统具有上述技术效果，因此，设有该污水 循环利用系统的搅拌站也应具备相应的技术效果，兹不赘述。
