申请日2013.11.28
公开(公告)日2015.09.02
IPC分类号B01D35/00; G01V8/10
摘要
本发明关于容器感测装置以及具有容器感测装置的水处理装置。根据本发明的一个实施例，所述容器感测装置包括：信号感测单元，用于以预设的入射角发射测量信号和接收对应于从容器表面反射的所述测量信号的反射信号;以及控制单元，用于通过利用被所述信号感测单元接收的所述测量信号来确定所述容器是否存在于预设的位置上以供接收水。
权利要求书
1.一种容器感测装置，包括：
信号感测单元，用于以预定的入射角发射检测信号和接收对应于从容器表面 反射的所述检测信号的反射信号;以及
控制单元，用于利用所述反射信号来确定所述容器是否存在于预定的水接收 位置上。
2.如权利要求1所述的容器感测装置，其特征在于，所述信号感测单元包括
多个发射器，用于以所述预定的入射角发射所述检测信号;
至少一个接收器，用于以对应于所述入射角的反射角接收所述反射信号;以 及
运行控制器，用于根据预定的运行模式控制所述多个发射器与所述至少一个 接收器的运行次数。
3.如权利要求2所述的容器感测装置，其特征在于，所述信号感测单元包含沿 着所述检测信号以及所述反射信号的路径设置的彼此配对的多个发射器和接收器。
4.如权利要求2所述的容器感测装置，其特征在于，所述信号感测单元包括对 应于单个接收器的所述多个发射器，并且当所述多个发射器顺序地发射所述检测信 号时，所述单个接收器接收到对应于所述检测信号的所述反射信号。
5.如权利要求2所述的容器感测装置，其特征在于，当所述运行模式处于待机 模式时，所述运行控制器在每个待机周期期间的待机运行时间使所述多个发射器和 所述至少一个接收器运行，而当运行模式处于感测模式时，所述运行控制器在每个 感测周期期间的感测运行时间使所述多个发射器和所述至少一个接收器运行。
6.如权利要求5所述的容器感测装置，其特征在于，所述待机周期的长度等于 或长于所述感测周期的长度，所述待机运行时间的长度等于或短于所述感测运行时 间的长度。
7.如权利要求5所述的容器感测装置，其特征在于，当所述至少一个接收器在 所述待机模式期间接收到所述反射信号时，所述运行控制器将所述运行模式切换为 所述感测模式，而当所述反射信号对于所述感测模式期间的预定的转换时间没有被 所述至少一个接收器接收时，所述运行控制器将所述运行模式切换为所述待机模 式。
8.如权利要求5所述的容器感测装置，其特征在于，当所述至少一个接收器在 待机模式期间接收到所述反射信号时，所述运行控制器将所述运行模式切换为所述 感测模式，并且使所述多个发射器和所述至少一个接收器连续地运行，而当所述反 射信号对所述至少一个接收器的输入停止时，所述运行控制器将所述运行模式切换 为所述待机模式。
9.如权利要求5所述的容器感测装置，其特征在于，当所述至少一个接收器在 所述待机模式期间接收到所述反射信号时，所述运行控制器运行以允许所述多个发 射器顺序地发射所述检测信号，而当对应于通过所述多个发射器分别发射的所述检 测信号的所有所述反射信号被所述至少一个接收器接收时，所述运行控制器将所述 运行模式改变为所述感测模式。
10.如权利要求3所述的容器感测装置，其特征在于，所述运行控制器使所述 多个发射器和接收器之中的作为一对的第一发射器和第一接收器运行第一运行时 间，使所述多个发射器及接收器之中的作为一对的第二发射器和第二接收器运行第 二运行时间，以使所述发射器与接收器的所述多个对可被交替地运行。
11.如权利要求3所述的容器感测装置，其特征在于，所述信号感测单元包括 在感测区域内的所述多个发射器和接收器，所述感测区域在垂直于所述容器的高度 方向的方向上向内凹陷。
12.如权利要求1所述的容器感测装置，进一步包括传感器，所述传感器设置 在水接收位置下方并用于检测与所述容器的接触。
13.如权利要求12所述的容器感测装置，进一步包括在所述传感器周围形成的 沟槽单元以允许液体进入所述传感器的上部从而流入栅格单元。
14.如权利要求13所述的容器感测装置，其特征在于，当所述反射信号的强度 等于或大于预定的参考强度时，所述控制单元输出容器感测信号。
15.如权利要求2所述的容器感测装置，其特征在于，当所述反射信号的所述 强度对于少于预定感测时间的时间内保持等于或大于所述预定的参考强度时，或者 当所述反射信号的强度对于少于所述预定的感测时间的时间内保持小于所述预定 的参考强度时，所述控制单元输出故障信号。
16.如权利要求2所述的容器感测装置，其特征在于，当所述运行模式处于故 障感测模式时，所述运行控制器控制所述多个发射器顺序地发射检测信号，并使所 述至少一个接收器运行以接收对应于所述多个发射器分别发射的所述检测信号的 反射信号。
17.如权利要求16所述的容器感测装置，其特征在于，当被所述至少一个接收 器接收到的所述反射信号的强度从等于或大于所述参考强度变成小于所述参考强 度时，或者当所述至少一个接收到的所述反射信号的所述强度从小于所述参考强度 变成等于或者大于所述参考强度时，所述控制单元发射故障信号以表明所述信号感 测单元的故障。
18.一种水处理装置，包括如权利要求1所述的容器感测装置。
说明书
容器感测装置以及具有容器感测装置的水处理装置
技术领域
本公开关于容器感测装置和具有容器感测装置的水处理装置，更具体地， 关于能够检测提供的容器的容器感测装置以及具有容器感测装置的水处理装 置。
背景技术
净水器被设于包括家庭的数量越来越多的地方，以允许有效地获得净化过 的饮用水。净水器是过滤天然水如自来水或地下水(下文中净化之前的水将被 称为“生水”)的装置，并且通过过滤器来过滤生水以及从水中移除外来物质 或者有毒物质，净水器向使用者提供饮用水。
就普通的净水器而言，使用者必须按压或者触碰机械的或者电子的按钮来 得到净化水。然而，在此情况下，水可能会溅出，而且使用者必须保持按压或 者触碰按钮直到想要的水量被分配，这对于使用者是不方便的。出于该原因， 具有能够用一定量的水自动地装填使用者容器的自动水分配特性的净水器被 广泛地使用。然而，同样在此情况中，使用者应当执行如按压按钮等额外的动 作来得到水。因此，当使用者从净水器获得水时，需要一种能够最小化使用者 动作的技术。
发明内容
技术问题
可提供能够检测提供的容器的容器感测装置以及具有容器感测装置的水 处理装置。
技术方案
根据本公开的一个方面，容器感测装置可包括以预定的入射角发射检测信 号以及接收对应于从容器的表面反射的检测信号的反射信号的信号感测单元， 还有使用反射信号以确定容器是否存在于预定的水接收位置上的控制单元。

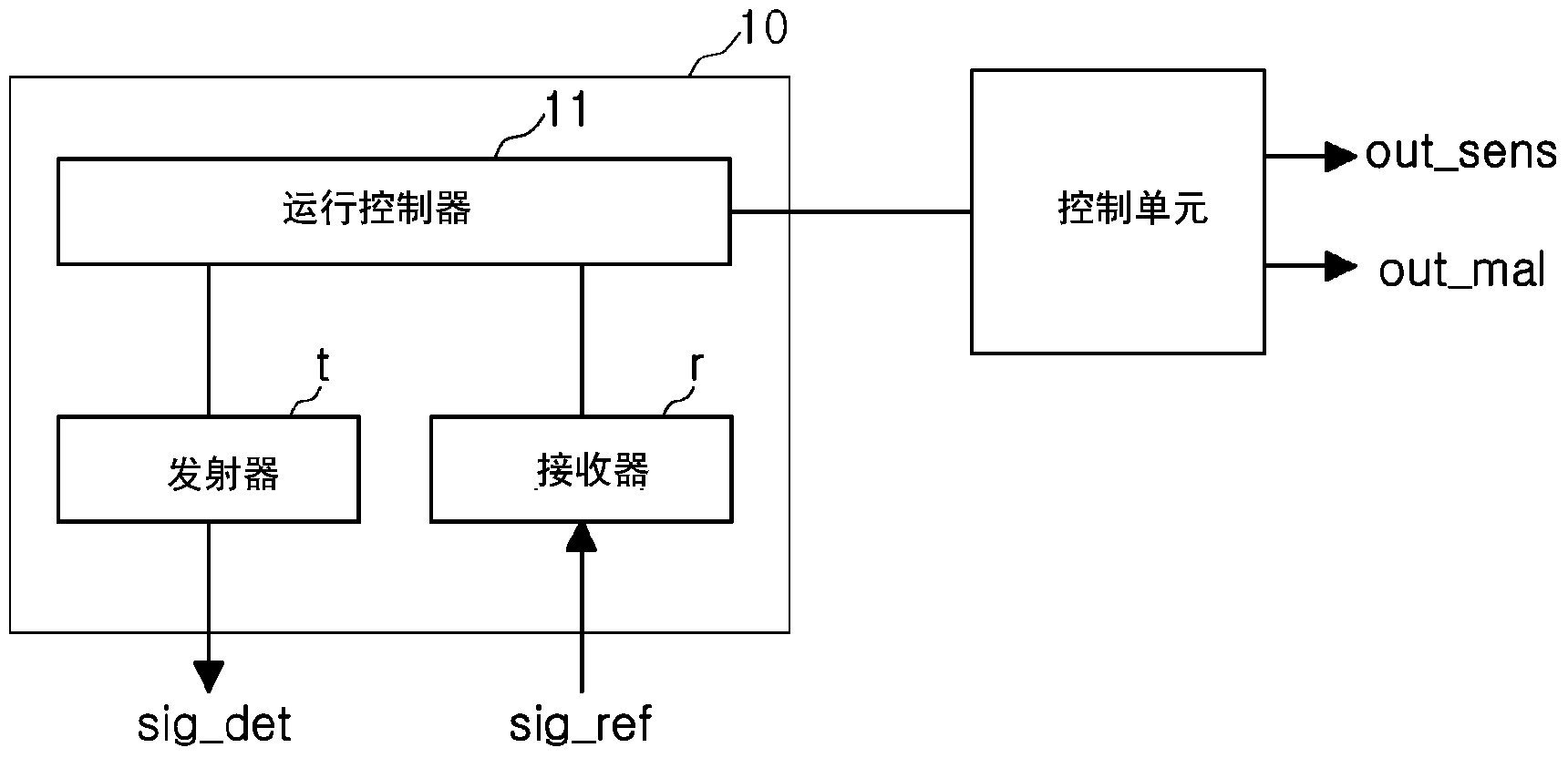

该信号感测单元可包括以预定的入射角发射检测信号的多个发射器，以对 应于入射角的反射角接收反射信号的至少一个接收器，以及按照预定的运行模 式控制多个发射器与至少一个接收器的运行次数的运行控制器。
该信号感测单元可包含沿着检测信号和反射信号的路径设置的彼此配对 的多个发射器和接收器。
该信号感测单元可包括对应于单个接收器的所述多个发射器，当所述多个 发射器顺序地发射检测信号时，该单个接收器可接收到对应于检测信号的反射 信号。
当运行模式处于待机模式时，运行控制器可在每个待机周期期间的待机运 行时间使所述多个发射器和所述至少一个接收器运行，而当运行模式处于感测 模式时，可在每个感测周期期间的感测运行时间使所述多个发射器和所述至少 一个接收器运行。
待机周期的长度可等于或长于感测周期的长度，而待机运行时间的长度可 等于或短于感测运行时间的长度。
当所述至少一个接收器在待机模式期间接收到反射信号时，运行控制器可 将运行模式切换为感测模式，而当反射信号在感测模式期间的预定的切换时间 没有被所述至少一个接收器接收时，该运行控制器可将运行模式切换为待机模 式。
当所述至少一个接收器在待机模式期间接收到反射信号时，运行控制器可 将运行模式切换为感测模式，并且使所述多个发射器和所述至少一个接收器连 续地运行，而当反射信号对所述至少一个接收器的输入停止时，该运行控制器 可将运行模式切换为待机模式。
当所述至少一个接收器在待机模式期间接收到反射信号时，该运行控制器 可运行以允许多个发射器顺序地发射检测信号，而当对应于通过所述多个发射 器分别发射的检测信号的所有反射信号被所述至少一个接收器接收时，该运行 控制器可将运行模式改变为感测模式。
该运行控制器可使所述多个发射器及接收器之中的作为一对的第一发射 器和第一接收器运行第一运行时间，并且使所述多个发射器及接收器之中的作 为一对的第二发射器和第二接收器运行第二运行时间，以使发射器和接收器的 多个对可交替地运行。
信号感测单元在感测区域内可包括多个发射器及接收器，该感测区域在垂 直于容器的高度方向的方向上向内凹陷。
容器感测装置可进一步包括被设置在水接收位置下方的和检测与容器接 触的传感器。
容器感测装置可进一步包括在传感器周围形成的沟槽单元以允许液体进 入传感器的上部从而流入栅格单元。
当反射信号的强度等于或大于预定的参考强度时，控制单元可输出容器感 测信号。
当反射信号的强度在少于预定的感测时间的时间内保持等于或大于预定 的参考强度时，或者当反射信号的强度在少于预定的感测时间的时间内保持小 于预定的参考强度时，控制单元可输出故障信号。
当运行模式处于故障感测模式中，运行控制器可控制所述多个发射器以顺 序地发射检测信号并使所述至少一个接收器运行以接收对应于多个发射器分 别发射的检测信号的反射信号。
当被所述至少一个接收器接收到的反射信号的强度从等于或大于参考强 度变成小于参考强度时，或者当所述至少一个接收器接收到的反射信号的强度 从小于参考强度变成等于或者大于参考强度时，控制单元可发射故障信号以表 明信号感测单元的故障。
根据本公开的一个方面，水处理装置可包括如上所述的容器感测装置。
有益效果
根据本公开的示例性实施例，容器感测装置以及具有容器感测装置的水处 理装置可检测容器是否存在。
根据本公开的示例性实施例，容器感测装置以及具有容器感测装置的水处 理装置可取决于待机模式及感测模式执行不同运行，以使用于检测容器的存在 所消耗的电量可被显著地减少。
在根据本公开的示例性实施例的容器感测装置以及具有容器感测装置的 水处理装置中，相互配对的发射器和接收器可交替地运行，从而可增加发射器 和接收器的使用寿命。
根据本公开的示例性实施例，容器感测装置以及具有容器感测装置的水处 理装置可包括设置在凹形感测区域内的发射器和接收器，以防止容器被放置得 相对过于靠近发射器和接收器，因此，容器可被更加精确地检测。
根据本公开的示例性实施例，容器感测装置以及具有容器感测装置的水处 理装置可进一步包括传感器以及发射器和接收器，从而相对快速地和更加精确 地检测容器。
