申请日2013.09.06
公开(公告)日2014.02.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种垃圾渗滤液深度处理装置，其特征在于：包括与垃圾渗滤液管道依次相连的臭氧催化氧化装置、缺氧池、好氧池、膜生物反应器(MBR)，所述的膜生物反应器内设有内置式MBR膜组件，所述的好氧池、膜生物反应器底部设有曝气管道。本实用新型采用高级氧化技术联合生化处理技术对垃圾渗滤液进行深度处理，既能降低工程的投资、运行成本，同时又能实现垃圾渗滤液的有效处理;本实用新型也可用于高浓度难生化降解有机废水的处理。
权利要求书
1.一种垃圾渗滤液深度处理装置，其特征在于：包括与垃圾渗滤液管道依次相连的臭氧催化氧化装置、缺氧池、好氧池、膜生物反应器，所述的膜生物反应器内设有内置式MBR膜组件，所述的好氧池、膜生物反应器底部设有曝气管道。

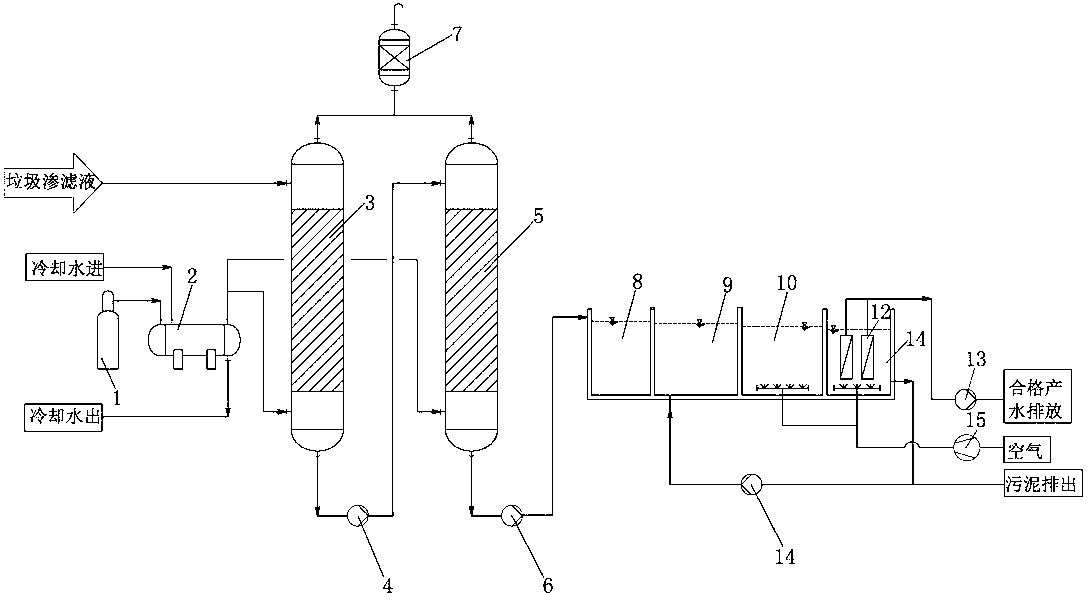

2.根据权利要求1所述的一种垃圾渗滤液深度处理装置，其特征在于：所述的臭氧催化氧化装置包括依次相连的供氧装置、臭氧发生器、催化氧化反应器，所述的催化氧化反应器上部连接垃圾渗滤液管道，下部连接臭氧发生器，所述的催化氧化反应器顶部设有一臭氧尾气破坏器。
3.根据权利要求2所述的一种垃圾渗滤液深度处理装置，其特征在于：所述的催化氧化反应器包括一级催化氧化反应器、二级催化氧化反应器，所述的一级催化氧化反应器、二级催化氧化反应器与垃圾渗滤液管道串联连接，所述的一级催化氧化反应器、二级催化氧化反应器与臭氧发生器并联连接。
4.根据权利要求3所述的一种垃圾渗滤液深度处理装置，其特征在于：所述的二级催化氧化反应器与缺氧池间设有缓冲池。
5.根据权利要求2所述的一种垃圾渗滤液深度处理装置，其特征在于：所述的臭氧发生器上还设有换热管道。
6.根据权利要求1所述的一种垃圾渗滤液深度处理装置，其特征在于：所述的MBR反应器底部设有一回流管道与缺氧池相连，所述的回流泵上设有一回流泵。
说明书
一种垃圾渗滤液深度处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种臭氧催化氧化联合膜生物反应器(MBR)的垃圾渗滤液深度处理装置。
背景技术
垃圾渗滤液具有污染物组分复杂、污染物浓度高、重金属离子含量高等特点。经过生化处理后的垃圾渗滤液，其出水的CODcr仍高达近1000mg/l，残余的有机物主要以憎水性的腐殖酸和富里酸为多，这些有机物质已难以用传统生化方法去除，其含量还与填埋时间成正比。
经生化处理后的垃圾渗滤液，具有如下特点： 1)碳源物质可生化性较低，BOD5/CODcr大约在0.01-0.15，不适于以生化方式去除有机物;2)BOD5/TN低至1以下，不适合再采用生化方式去除总氮;3)BOD5/TP值低于5，不适合再采用生化方式去除总磷。
随着广大人民群众环保意识的日益增强，为响应国家“建设资源节约型、环境友好型社会”的要求，环境保护部从新制定了《生活垃圾填埋污染控制标准》(GB16889-2008)代替《生活垃圾填埋污染控制标准》(GB16889-1997)。按新标准要求，尾水中CODCr的排放浓度必须控制在100mg/l以下。
为达到排放标准要求，垃圾渗滤液的深度处理技术需从物理化学方法考虑，如：吸附、膜分离及高级氧化技术。但吸附用于垃圾渗滤液深度处理不是一个较佳选择，其有两个原因：一是水体中所含的污染物很难通过使用一种吸附剂全部去除。二是吸附剂饱和，污染物穿透之后，吸附剂的解吸和再生会增加运行的复杂性;膜分离技术在实际应用过程中，则存在膜通量降低比较快、膜更换周期短、投资成本高、运行成本高和浓缩液无法处理等问题;而若单纯采用高级氧化技术处理垃圾渗滤液，完全通过氧化剂使难降解有机物碳化分解，则运行成本非常高昂。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种高效、稳定可靠、低投入、低运行成本的垃圾渗滤液深度处理装置。
为实现上述目的，本实用新型所提出的技术方案为：一种垃圾渗滤液深度处理装置，其特征在于：包括与垃圾渗滤液管道依次相连的臭氧催化氧化装置、缺氧池、好氧池、膜生物反应器(MBR)，所述的膜生物反应器内设有内置式MBR膜组件，所述的好氧池、膜生物反应器底部设有曝气管道。
进一步，所述的臭氧催化氧化装置包括依次相连的供氧装置、臭氧发生器、催化氧化反应器，所述的催化氧化反应器上部连接垃圾渗滤液管道，下部连接臭氧发生器，所述的催化氧化反应器顶部设有一臭氧尾气破坏器。
进一步，所述的催化氧化反应器包括一级催化氧化反应器、二级催化氧化反应器，所述的一级催化氧化反应器、二级催化氧化反应器与垃圾渗滤液管道串联连接，所述的一级催化氧化反应器、二级催化氧化反应器与臭氧发生器并联连接。
进一步，所述的二级催化氧化反应器与缺氧池间还设有缓冲池。
进一步，所述的臭氧发生器上还设有换热管道。
进一步，所述的膜生物反应器底部设有一回流管道与缺氧池相连，所述的回流泵上设有一回流泵。
采用上述技术方案，本实用新型所述的垃圾渗滤液深度处理装置具有的有益效果为：本实用新型采用高级氧化技术联合生化处理技术对垃圾渗滤液进行深度处理，既能降低工程的投资、运行成本，同时又能实现垃圾渗滤液的有效处理;本实用新型也可用于高浓度难生化降解有机废水的处理。
