申请日2013.05.21
公开(公告)日2013.11.13
IPC分类号G01N1/10
摘要

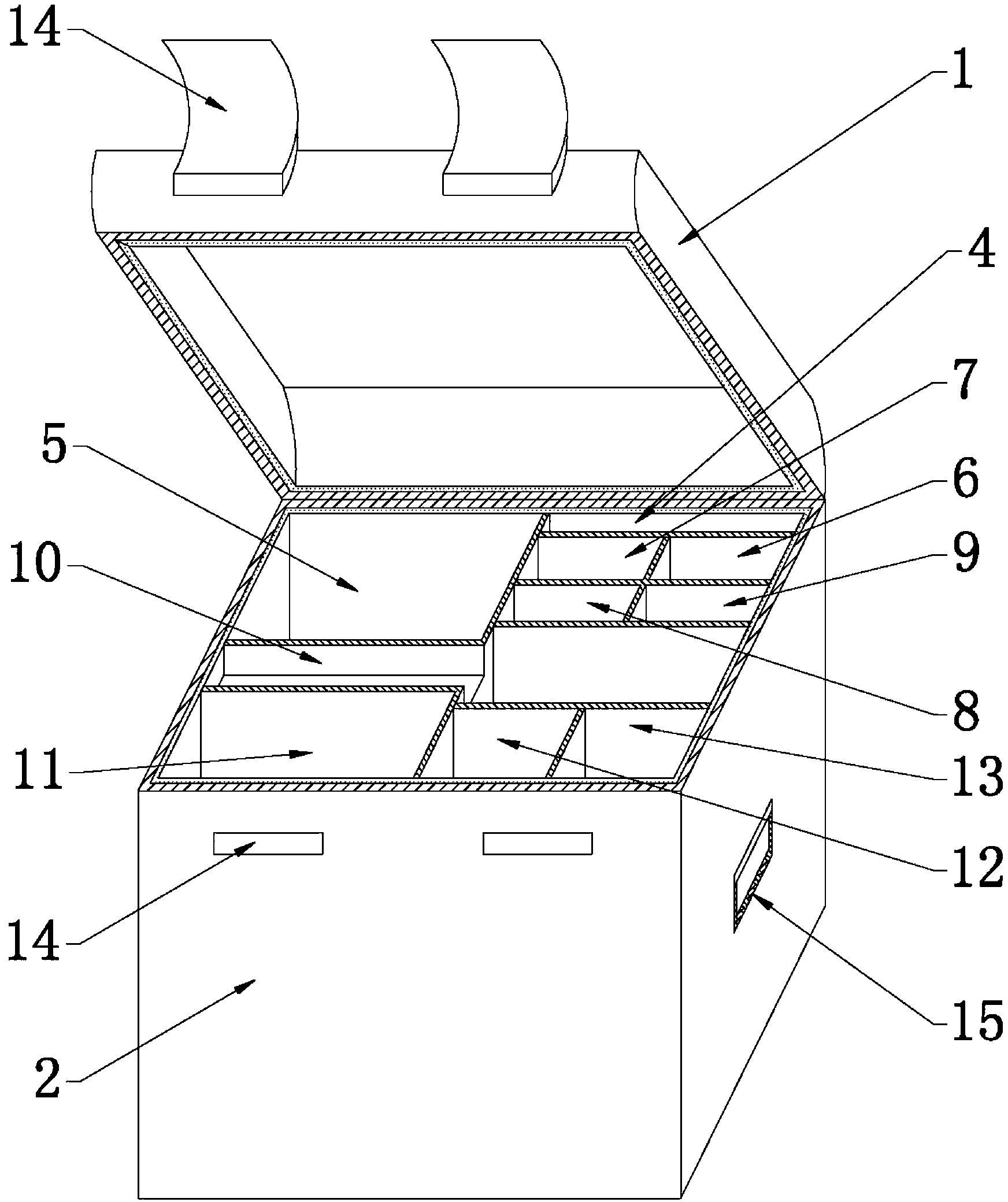

本实用新型公开了一种废水综合采样箱，包括上盖(1)和与上盖(1)的后侧活动相连的箱体(2)，所述的上盖(1)和箱体(2)皆采用铝合金制成;箱体(2)内设有泡沫隔断(3)，泡沫隔断(3)将箱体(2)的内腔分割为相互独立的功能区，功能区包括文件区(4)、采样桶安置区(5)、胶布区(6)、滤纸区(7)、手套区(8)、pH试纸区(9)、采样勺放置区(10)、蒸馏水桶区(11)、洗瓶放置区(12)和防护镜区(13)。本实用新型的上盖和箱体采用铝合金制成，相互独立的泡沫隔断将箱体空腔分割为合理的空间，具有结构简单、内部集成度高、外形美观、安全卫生且使用方便的特点，满足了标准化建设的要求，适宜推广使用。
权利要求书
1.一种废水综合采样箱，包括上盖(1)和与上盖(1)的后侧活动相连的箱体(2)，其特征在于所述的上盖(1)和箱体(2)皆采用铝合金制成。
2.根据权利要求1所述的废水综合采样箱，其特征在于所述的箱体(2)内设有泡沫隔断(3)，泡沫隔断(3)将箱体(2)的内腔分割为相互独立的功能区。
3.根据权利要求2所述的废水综合采样箱，其特征在于所述的功能区包括文件区(4)、采样桶安置区(5)、胶布区(6)、滤纸区(7)、手套区(8)、pH试纸区(9)、采样勺放置区(10)、蒸馏水桶区(11)、洗瓶放置区(12)和防护镜区(13)。
4.根据权利要求2所述的废水综合采样箱，其特征在于所述的泡沫隔断(3)一体成型。
5.根据权利要求1所述的废水综合采样箱，其特征在于所述的上盖(1)和箱体(2)的前侧面上设有相互吻合的搭扣(14)。
6.根据权利要求1所述的废水综合采样箱，其特征在于所述箱体(2)的两侧壁外侧面上皆设有把手(15)。
说明书
废水综合采样箱
技术领域
本实用新型涉及水质监测技术领域，具体地说是一种专门用于采集、放置、保存和运输环境监测废水样品的废水综合采样箱。
背景技术
目前在水质监测技术领域中，废水 采样箱多采用普通塑料框，各种器具等随意堆放，占用空间较大，摆放不整齐，容易产生器具与器材的交叉污染，在长途监测工作中也不便于与汽车中其它采样器材箱的叠放，且采样后潮湿的采样桶存在水流四溢的现象，这些与监测系统的标准化建设要求均不相符。
发明内容
本实用新型的目的是针对现有技术的缺陷，提供一种集成度好、安全卫生、外形美观且便于运输搬运的废水综合采样箱。
本实用新型的目的是通过以下技术方案解决的：
一种废水综合采样箱，包括上盖和与上盖的后侧活动相连的箱体，其特征在于所述的上盖和箱体皆采用铝合金制成。
所述的箱体内设有泡沫隔断，泡沫隔断将箱体的内腔分割为相互独立的功能区。
所述的功能区包括文件区、采样桶安置区、胶布区、滤纸区、手套区、pH试纸区、采样勺放置区、蒸馏水桶区、洗瓶放置区和防护镜区。
所述的泡沫隔断一体成型。
所述的上盖和箱体的前侧面上设有相互吻合的搭扣。
所述箱体的两侧壁外侧面上皆设有把手。
本实用新型相比现有技术有如下优点：
本实用新型的上盖和箱体采用铝合金制成，在箱体的腔体内采用相互独立的泡沫隔断将地表水现场采样过程中需要用的器具与器材均按合理的空间给予配置，既保证了采样器具和采样器材的有效集成，提高了工作效率，避免准备过程中采样器材的遗漏，同时泡沫隔断阻止了采样器具与采样器材的交叉污染。
本实用新型的搭扣可与小锁配备使用，避免现场采样时器材的丢失和污染，起到了很好的安全作用，同时设置的把手使得该采样箱容易搬运;该采样箱具有结构简单、内部集成度高、外形美观、安全卫生且使用方便的特点，满足了标准化建设的要求，适宜推广使用。
