申请日2013.05.03
公开(公告)日2013.12.11
IPC分类号C02F1/04
摘要
本实用新型公开了一种垃圾处理废水蒸发系统,包括Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效蒸发器、Ⅱ效分离器、表面冷凝器、真空泵、酸碱罐、储料罐、进料泵、冷凝水泵、第一循环泵和第二循环泵;所述Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效蒸发器、Ⅱ效分离器和表面冷凝器通过管道依次连接。本实用新型废水蒸发系统与现有技术相比较,其有益效果是:1.该废水蒸发系统大大降低了投资成本。2.该废水蒸发系统所产生的液体为冷凝水,符合环保排放标准。3.该废水蒸发系统操作简单,随用随开,无需保持连续运转状态。
权利要求书
1.一种垃圾处理废水蒸发系统,其特征在于:包括Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效蒸发器、Ⅱ效分离器、表面冷凝器、真空泵、酸碱罐、储料罐、进料泵、冷凝水泵、第一循环泵和第二循环泵;所述储料罐底部经进料泵与Ⅱ效分离器连接,Ⅱ效分离器下部与Ⅱ效蒸发器连通,第一循环泵与Ⅰ效分离器下部和Ⅱ效蒸发器的顶部同时连接;Ⅰ效分离器的下部与Ⅰ效蒸发器连通,第二循环泵与Ⅰ效蒸发器顶部连通,所述Ⅰ效分离器顶部与Ⅱ效蒸发器的中部连接;Ⅱ效分离器顶部经蒸汽管道与表面冷凝器的中部连接。
2.如权利要求1所述垃圾处理废水蒸发系统,其特征在于:所述Ⅰ效蒸发器中部的上下端和Ⅱ效蒸发器中部的上下端分别连接真空管道,真空管道与Ⅱ效分离器上设置的热蒸汽输出管道连通,热蒸汽输出管道与表面冷凝器连接,表面冷凝器的中部经管道连接至真空泵。
3.如权利要求1所述垃圾处理废水蒸发系统,其特征在于:所述酸碱罐储存有中和酸碱液,酸碱罐通过进料泵与Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效蒸发器和Ⅱ效分离器连接。
说明书
一种垃圾处理废水蒸发系统
技术领域
本实用新型属于机械领域,涉及一种垃圾处理装置,尤其是一种垃圾处 理废水蒸发系统。
背景技术
在城市生活垃圾处理系统中,其中的一个子系统是废水处理,所处理的 废水是指水解后产生的密水,密水中包含垃圾渗滤液和蒸汽冷凝水。现有的 技术是采用生化处理技术,生化处理技术存在投资大、操作复杂、处理后水 质难以达标的问题,不适合小型垃圾厂采用。
发明内容
本实用新型的目的在于克服上述现有技术的缺点,提供一种垃圾处理废 水蒸发系统,本实用新型的垃圾处理废水蒸发系统投资小、操作简单、处理 后水质能够达标的废水蒸发系统,特别适合小型垃圾厂采用。
本实用新型是通过以下技术方案实现的:

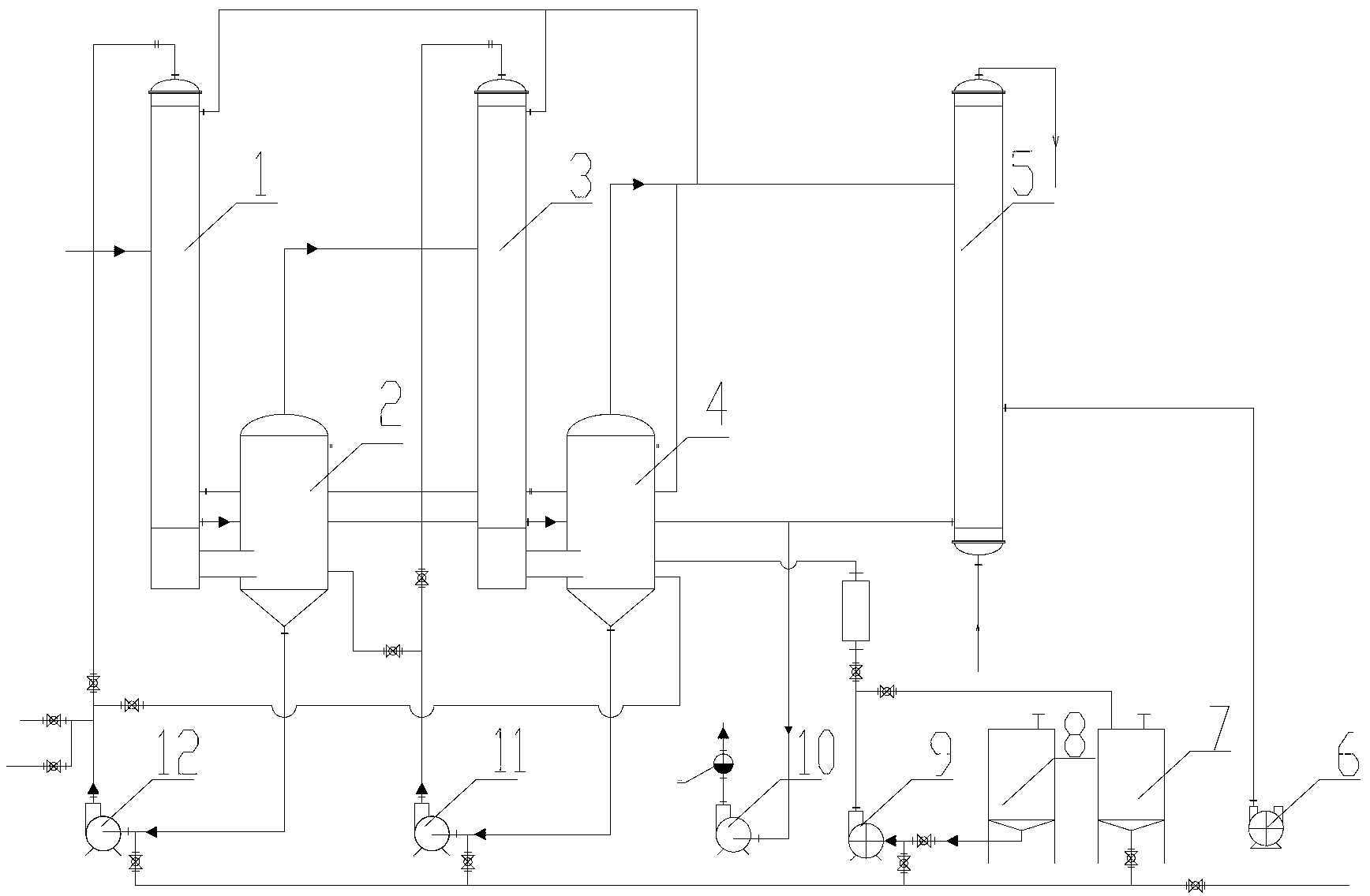

一种垃圾处理废水蒸发系统,包括Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效蒸发 器、Ⅱ效分离器、表面冷凝器、真空泵、酸碱罐、储料罐、进料泵、冷凝水 泵、第一循环泵和第二循环泵;所述Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效蒸发器、 Ⅱ效分离器和表面冷凝器通过管道依次连接。
所述储料罐底部经进料泵与Ⅱ效分离器连接,Ⅱ效分离器下部与Ⅱ效蒸 发器连通,第一循环泵与Ⅰ效分离器下部和Ⅱ效蒸发器的顶部同时连接;Ⅰ 效分离器的下部与Ⅰ效蒸发器连通,第二循环泵与Ⅰ效蒸发器顶部连通。
所述Ⅰ效分离器顶部与Ⅱ效蒸发器的中部连接;Ⅱ效分离器顶部经蒸汽 管道与表面冷凝器的中部连接。
所述Ⅰ效蒸发器中部的上下端和Ⅱ效蒸发器中部的上下端分别连接真空 管道,真空管道与Ⅱ效分离器上设置的热蒸汽输出管道连通,热蒸汽输出管 道与表面冷凝器连接,表面冷凝器的中部经管道连接至真空泵。
所述酸碱罐储存有中和酸碱液,酸碱罐通过进料泵与Ⅰ效蒸发器、Ⅰ效 分离器、Ⅱ效蒸发器和Ⅱ效分离器连接。
本实用新型的废水蒸发系统,主要包括Ⅰ效蒸发器、Ⅰ效分离器、Ⅱ效 蒸发器、Ⅱ效分离器、表面冷凝器、储料罐、酸碱罐以及真空泵、输送泵和 连接管道阀门等。
Ⅰ效蒸发器用于将物料加热汽化,采用过热蒸汽作为热源。
Ⅰ效分离器将Ⅰ效蒸发器汽化后的汽体进行汽液分离,分离后的液体回 流至Ⅰ效蒸发器继续加热。Ⅰ效分离器分离出的汽体进入Ⅱ效蒸发器作为加 热热源;
Ⅱ效蒸发器用于将物料加热汽化,采用Ⅰ效蒸发器所产生的蒸汽作为加 热热源。
Ⅱ效分离器将Ⅱ效蒸发器汽化后的汽体进行汽液分离,分离后的液体回 流至Ⅱ效蒸发器继续加热。Ⅱ效分离器分离出的汽体进入表面冷凝器。
表面冷凝器将蒸汽冷却为液体。
上述方案中,为了提高热效率,设置有真空系统,降低液体汽化温度。
上述方案中,为了提高热利用率,设置为双效蒸发,将Ⅰ效蒸发产生的 蒸汽作为Ⅱ效蒸发器的热源。
上述方案中,为了提高蒸发效率,设置为容积较大的蒸发器。
上述方案中,为了提高蒸发效果,设置有强制循环系统。
上述方案中,为了自动清洗内部管道,设置有酸碱罐及输送系统。
本实用新型废水蒸发系统与现有技术相比较,其有益效果是:
1.该废水蒸发系统大大降低了投资成本。
2.该废水蒸发系统所产生的液体为冷凝水,符合环保排放标准。
3.该废水蒸发系统操作简单,随用随开,无需保持连续运转状态。
