申请日2013.05.03
公开(公告)日2013.11.27
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水回收利用装置,包括沉淀池,第一输送泵,净化器,一级蓄水池,所述的净化器的底部连接第一控制阀,所述的一级蓄水池连接第二输送泵后分为两路,一路与过滤器的进料口相连,另一路连接第二控制阀后与浊度仪相连,所述过滤器的出料口连接超滤器的进料口,超滤器的出料口与浊度仪相连,所述的超滤器的回液口连接第三控制阀后与一级蓄水池相连。本实用新型通过多级过滤来达到净化污水的目的,并根据浊度仪上显示的水的浑浊度结合各控制阀的调节来实现对污水的浑浊度的控制,具有过滤精度高,调节方便、可靠的优点。
权利要求书

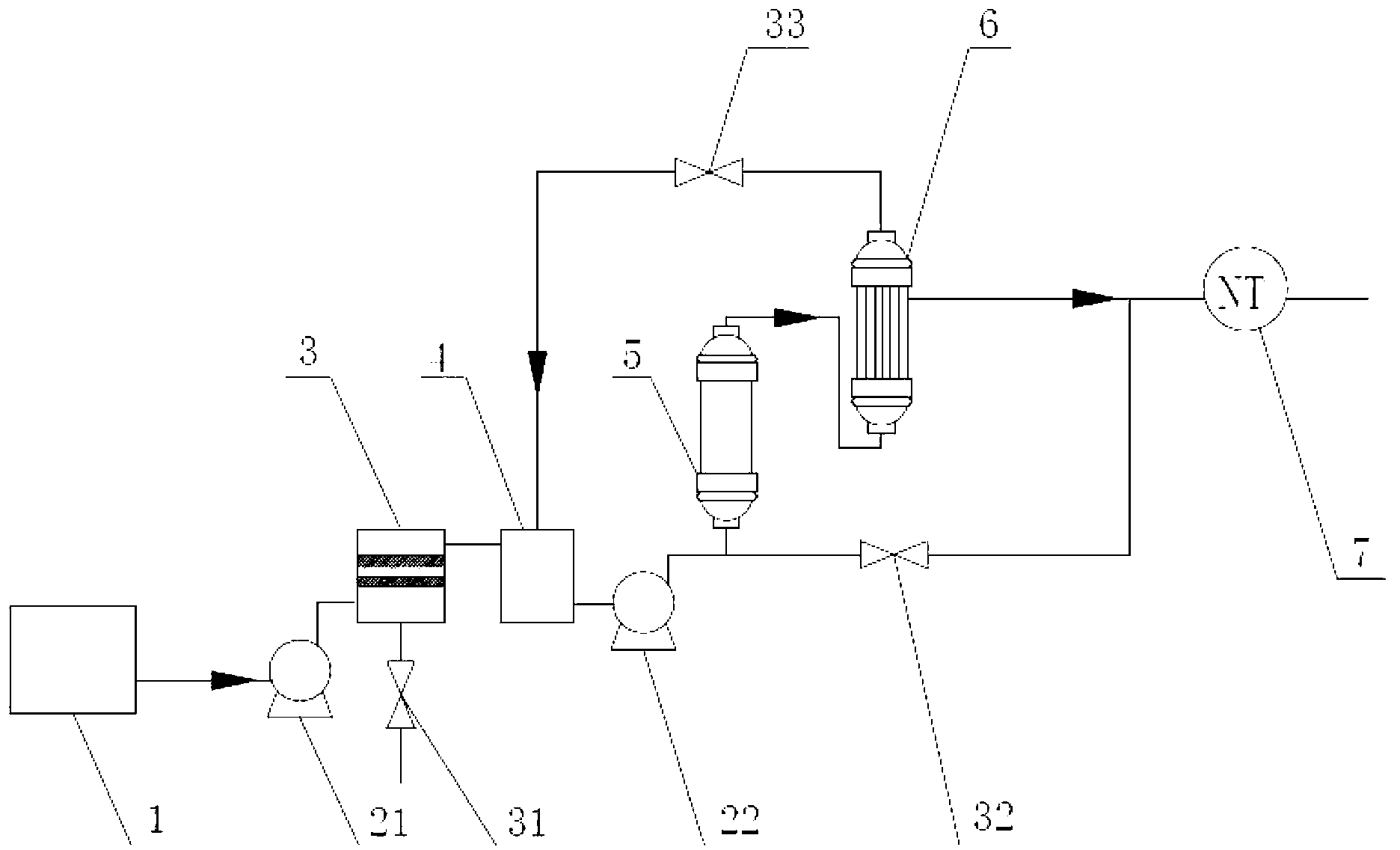

1.污水回收利用装置,包括沉淀池(1),与第一沉淀池(1)通过管道 连接的第一输送泵(21),第一输送泵(21)的输出端连接净化器( 3),净化器(3)的出水口连接一级蓄水池(4),所述的净化器(3 )的底部还连接第一控制阀(31),其特征在于:所述的一级蓄水池 (4)连接第二输送泵(22)后分为两路,一路与过滤器(5)的进料 口相连,另一路连接第二控制阀(32)后与浊度仪(7)相连,所述过 滤器(5)的出料口连接超滤器(6)的进料口,超滤器(6)的出料口 与浊度仪(7)相连,所述的超滤器(6)的回液口连接第三控制阀( 33)后与一级蓄水池(4)相连。
2.如权利要求1所述的污水回收利用装置,其特征在于:所述的净化器( 3)的过滤孔径为120μm,过滤器(5)的过滤孔径为80-100μm,超滤 器(6)的过滤孔径为30-50μm。
说明书
污水回收利用装置
技术领域
本实用新型提供了一种污水回收利用装置,尤其是一种用于化工行业 的污水回收利用装置。
背景技术
化工行业是我国国民经济的基础行业,其生产产品广泛用于各个行业 ,在化工行业中需要用到各种形式的水资源,在生产过程中也会产生 各种污水、废水,目前普遍的做法是将化工生产中产生的废水搜集在 沉淀池中沉淀,再将初步沉淀后的水应用与其他方面,有些企业直接 将污水经沉淀池沉淀后投入应用,但在有些情况下后续生产中对于水 的浑浊度的要求十分高,单纯的依靠沉淀无法达到再利用的要求,在 这种情况下有些企业就会选择用纯净的新水,这无形之中就增加了企 业成本,也降低了污水的回收利用率。
实用新型内容
本实用新型的目的在于克服上述技术的不足提供了一种污水回收利用 装置,具有过滤精度高,调节方便的优点。
为实现上述目的,本实用新型的技术方案是:
污水回收利用装置,包括沉淀池,与第一沉淀池通过管道连接的第一 输送泵,第一输送泵的输出端连接净化器,净化器的出水口连接一级 蓄水池,所述的净化器的底部还连接第一控制阀,所述的一级蓄水池 连接第二输送泵后分为两路,一路与过滤器的进料口相连,另一路连 接第二控制阀后与浊度仪相连,所述过滤器的出料口连接超滤器的进 料口,超滤器的出料口与浊度仪相连,所述的超滤器的回液口连接第 三控制阀后与一级蓄水池相连。
作为上述方案的进一步设置,所述的净化器的过滤孔径为120μm,过 滤器的过滤孔径为80-100μm,超滤器的过滤孔径为30-50μm。
本实用新型与现有技术相比,通过多级过滤来达到净化污水的目的, 并根据浊度仪上显示的水的浑浊度结合各控制阀的调节来实现对污水 的浑浊度的控制,具有过滤精度高,调节方便、可靠的优点。
