申请日2013.05.03
公开(公告)日2013.11.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种玉米深加工废水处理装置，包括废水缓冲收集池、一沉池、调配池，调配池的上清液自流进入调配池，一沉池下部设置污泥泵，将沉淀污泥抽排入污泥处理系统;调配池有加碱管道连入，对废水进行PH值调节后与厌氧反应器相连通，厌氧反应器经管道与兼氧池、一级好氧池、二级好氧池、二沉池、混凝沉淀池依次相连通，所述兼氧池对絮状污泥进行沉淀，兼氧池利用好氧微生物降解污染物，然后经快速滤池经消毒后经管路进入车间生产系统。本实用新型的废水处理装置管理运行方便，能够将玉米深加工企业废水进行处理，其处理后的水质能够达到《淀粉工业水污染物排放标准》中规定的排放要求，并能够回用到循环生产系统中，实现节约用水、节能减排。
权利要求书
1.一种玉米深加工废水处理装置，其特征在于：该装置包括废水缓冲收集池，所述废水缓冲收集池通过提升泵与一沉池相连通，一沉池的上部有管路与调配池相连通，一沉池的下部设置污泥泵，污泥泵污泥处理系统相连通;所述调配池有加碱管道连入，调配池与厌氧反应器相连通，厌氧反应器经管道与兼氧池相连通，兼氧池经管路与一级好氧池、二级好氧池、二沉池、混凝沉淀池依次相连通。
2.根据权利要求1所述的玉米深加工废水处理装置，其特征在于：所述一沉池设置中心传动刮泥刮渣机。
3.根据权利要求1所述的玉米深加工废水处理装置，其特征在于：所述加碱管道上设置管道混合器与计量泵。
4.根据权利要求1所述的玉米深加工废水处理装置，其特征在于：所述调配池与厌氧反应器间设置加温装置。
说明书
一种玉米深加工废水处理装置
技术领域
本实用新型涉及一种玉米深加工废水处理装置，属于玉米深加工技术领域。
背景技术
我国是一个水资源匮乏的国家，随着我国社会经济的快速发展，缺水的矛盾日趋严重。玉米深加工企业是耗水大户，其加工过程中排放的各种污染物尤其是高浓度的有机废水，也使玉米深加工企业成为较高浓度有机污染大户，因此，将玉米深加工废水进行深度处理，并且回用到循环生产系统，一方面可以节约大量的新鲜用水，同时也直接减少了废水污染物的排放量，对企业节约用水，实现节能减排有着重要的意义。
实用新型内容
本实用新型的目的在于提供一种玉米深加工废水处理装置，能够将玉米深加工企业废水进行处理，使其水质能够达到《淀粉工业水污染物排放标准》中规定的特别排放限值的要求，实现节约用水、节能减排。

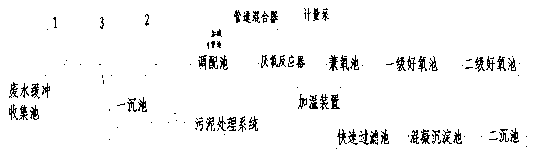

为了实现上述目的，本实用新型的技术方案是：一种玉米深加工废水处理装置，包括废水缓冲收集池，通过收集、缓冲、调节，完成废水的初步混合调节，所述废水缓冲收集池通过提升泵与一沉池相连通，一沉池的上部有管路与调配池相连通，使一沉池上部的上清液自流进入调配池，一沉池的下部设置污泥泵，并与污泥处理系统相连通，将一沉池沉淀污泥抽排入污泥处理系统;所述调配池有加碱管道连入，对废水进行PH值调节后与厌氧反应器相连通，所述厌氧反应器采用UASB工艺进行处理，经管道与兼氧池相连通，所述兼氧池对厌氧反应器自流带出的絮状污泥进行沉淀，经管路与一级好氧池、二级好氧池、二沉池、混凝沉淀池依次相连通，利用好氧微生物降解污染物，在二沉池沉淀残留颗粒污泥物，在混凝沉淀池进一步深度处理，然后经快速滤池经二氧化氯消毒后经管路进入车间生产系统。
进一步，所述一沉池设置中心传动刮泥刮渣机。将沉淀过程中形成的浮渣去除后进入到污泥处理系统中。
进一步，所述加碱管道上设置管道混合器与计量泵，控制碱水流量，避免调配池中废水PH值出现较大波动，进而影响厌氧反应器的正常运行。
进一步，所述调配池与厌氧反应器间设置加温装置，保证废水在冬季时仍满足厌氧处理条件。
本实用新型的废水处理装置管理运行方便，能够将玉米深加工企业废水进行处理，产生污泥量少，废水处理产生的污泥经浓缩脱水后可送锅炉燃烧，其处理后的水质能够达到《淀粉工业水污染物排放标准》中规定的特别排放限值的要求，并能够回用到循环生产系统中，实现节约用水、节能减排。
