申请日2013.05.03
公开(公告)日2013.10.02
IPC分类号E02F5/22
摘要
本实用新型涉及一种污水装置,尤其是一种一体化污水提升装置,包括污水集水箱和控制箱,所述的污水集水箱设置有污水进口、污水出口和通风口,污水进口与污水进水管相连接,所述的污水出口通过污水出水管与污水泵相连接,所述的污水泵与控制箱相连接,其中,所述的污水集水箱内部设置有水位传感器,所述的水位传感器与控制箱相连接。本实用新型的一体化污水提升装置,里面设置有水位传感器,当污水集水箱过流污水,一旦到达设定液位高度,污水泵即会启动,将污水提升排放出去,污水很难在集水箱内积存,减少了异味的产生。
权利要求书
1.一种一体化污水提升装置,包括污水集水箱和控制箱,所述的污水集水箱 设置有污水进口、污水出口和通风口,污水进口与污水进水管相连接,所述的 污水出口通过污水出水管与污水泵相连接,所述的污水泵与控制箱相连接,其 特征在于:所述的污水集水箱内部设置有水位传感器,所述的水位传感器与控 制箱相连接。
2.根据权利要求1所述的一体化污水提升装置,其特征在于:所述的污水出 水管上设置有出水阀。
3.根据权利要求1所述的一体化污水提升装置,其特征在于:所述的污水出 水管上设置有压力表。
4.根据权利要求1所述的一体化污水提升装置,其特征在于:所述的污水泵 为两个。
5.根据权利要求1-4任一项所述的一体化污水提升装置,其特征在于:所述 的污水泵为WQ型潜水排污泵。
说明书
一体化污水提升装置
技术领域
本实用新型涉及一种污水装置,尤其是一种一体化污水提升装置。
背景技术
现在地下车库、地下商场、地铁站、高档小区、别墅、医院等场所的污水不 能收集,不能依靠其重力自流至市政排污管的问题已经引起人们高度的关注。现 有技术中常见的所谓污水提升装置,都是污水进入传统方式中的集水坑,然后 采用提升泵直接提升污水,应用这种污水泵提升泵直接提升污水的缺点是:(1) 传统方式中的集水坑一般是水泥的池子,这种池子占地大、密封不好,经常有 异味排出,对环境的污染比较严重;(2)由于管道中常会吸入空气及污水过少 引起提升泵经常进行着空转运行,这样不仅影响人们正常的工作与学习,也大 大的减少了提升泵的使用寿命,并且提升的生活污水中含有大量颗粒大的杂物 及易缠绕纤维物,很容易使提升泵及管道堵塞,烧坏电机,使整机无法正常运 转。
实用新型内容
本实用新型提供了一种一体化污水提升装置,它解决了现有污水提升装置 的污水池占地面积大、密封性不好,容易产生异味,污染环境等我呢体,以及 运行过程中容易造成污水泵损坏,影响这个装置的运行等问题。
为解决上述技术问题,本实用新型采用的技术方案为:

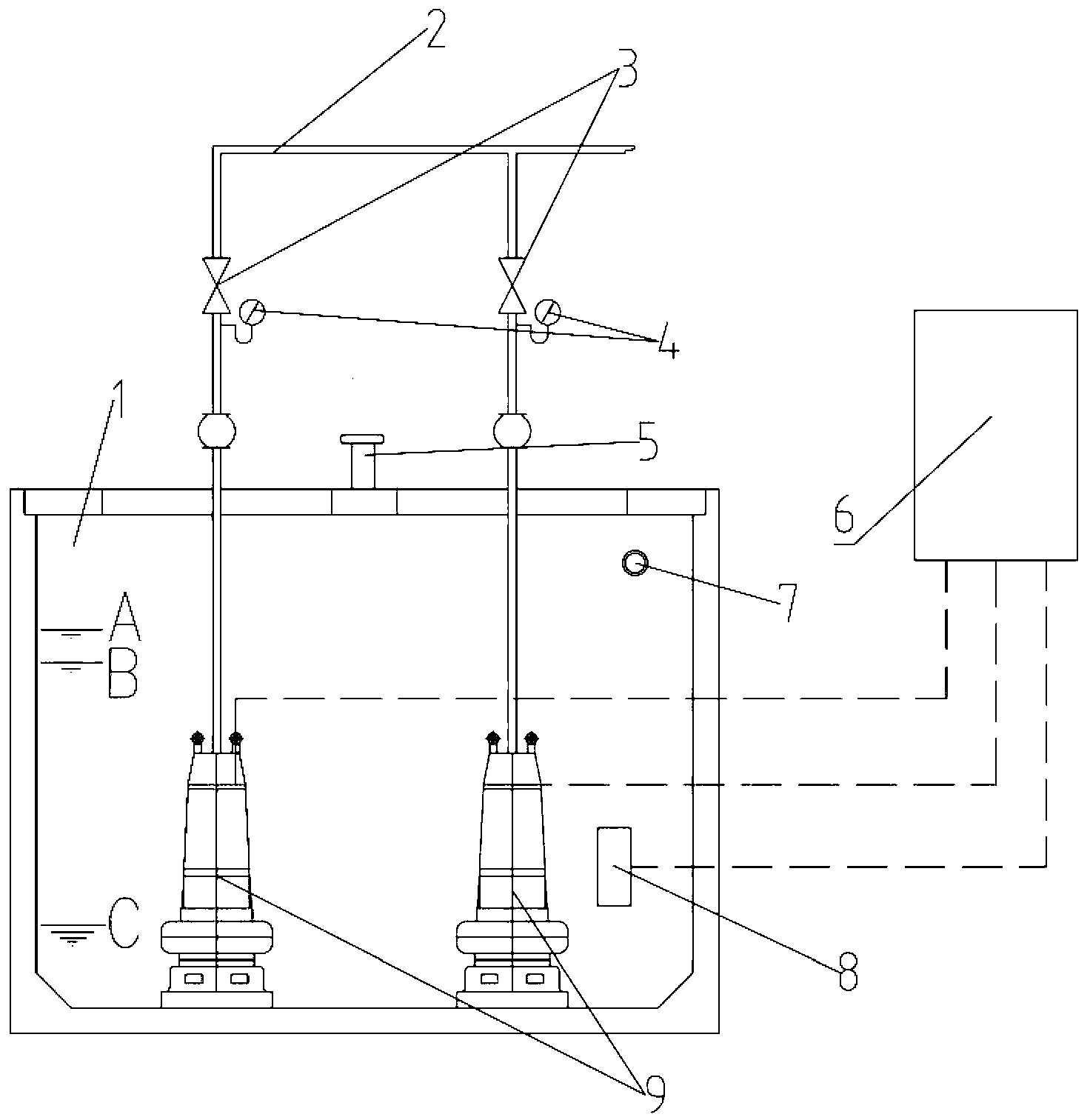

一种一体化污水提升装置,包括污水集水箱和控制箱,所述的污水集水箱 设置有污水进口、污水出口和通风口,污水进口与污水进水管相连接,所述的 污水出口通过污水出水管与污水泵相连接,所述的污水泵与控制箱相连接,其 中,所述的污水集水箱内部设置有水位传感器,所述的水位传感器与控制箱相 连接。
进一步,本实用新型的一种优选方案:所述的污水出水管上设置有出水阀。
进一步,本实用新型的一种优选方案:所述的污水出水管上设置有压力表。
进一步,本实用新型的一种优选方案:所述的污水泵为两个。
进一步,本实用新型的一种优选方案:所述的污水泵为为WQ型潜水排污 泵。
本实用新型的有益效果:
本实用新型的一体化污水提升装置采用的WQ型潜水排污泵是目前国内较 先进与理想的排水机具。该泵采用旋流式的下吸结构,具有不怕堵塞,耐磨损、 运行可靠、维修方便、排水彻底,适用范围广泛等突出优点。WQ型潜水排污泵 还采用不锈钢叶轮及合金机械密封装置,使用寿命达3000小时以上。产品用 途:该泵广泛适用于抽送排放工业与生活废水、污水,包括含有纸浆、木榍、 淀粉、泥砂、碎石、短纤维等渣浆,固体的也液体及尿粪等,是工业、农业、 城市、建筑行业理想的给排污水工具。
本实用新型的一体化污水提升装置,采用污水集水箱代替了传统方式中的 集水坑。除污水进口、污水出口和通风口外,污水集水箱完全密闭、防水、防 异味泄漏,污水集水箱的污水与土壤无接触,异味不会因泄漏而弥漫在设备间 中,从而彻底避免了对自然环境的污染,提供了维修与保养的人员一个相对舒 适的工作空间。
本实用新型的一体化污水提升装置,里面设置有水位传感器,当污水集水 箱过流污水,一旦到达设定液位高度,污水泵即会启动,将污水提升排放出去, 污水很难在集水箱内积存,减少了异味的产生。
