申请日2013.05.03
公开(公告)日2013.10.16
IPC分类号C02F9/02
摘要

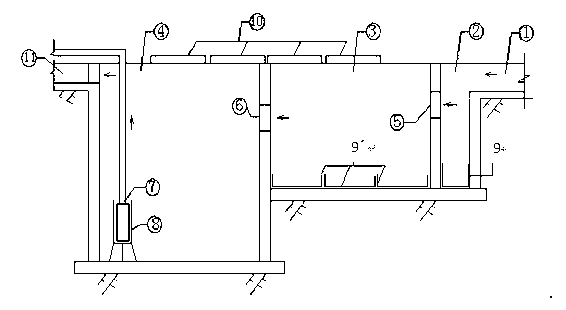

本实用新型公开了一种施工现场污水沉淀净化回用系统，包括一次沉淀池(2)、二次沉淀池(3)、清水池(4);一次沉淀池(2)的进水口与施工现场污水排水沟(1)相连，在清水池(4)内设置潜水泵(7)，潜水泵(7)安装在水泵固定架(8)上，清水池(4)上部设置的出水口与清水出水沟(11)相联通;在一次沉淀池(2)、二次沉淀池(3)之间设置一次过水孔(5)，在二次沉淀池(3)、清水池(4)之间设置二次过水孔(6);在一次沉淀池(2)、二次沉淀池(3)的底部分别安装一次清淤装置(9)、二次清淤装置(9′)。本实用新型能够方便、有效的完成施工现场的污水沉淀净化处理、回收利用,能够有效降低建筑施工造成的环境污染、节约水资源。
1.一种施工现场污水沉淀净化回用系统，其特征在于：它包括一次沉淀池(2)、二次沉淀池(3)、清水池(4);一次沉淀池(2)的进水口与施工现场污水排水沟(1)相连，在一次沉淀池(2)、二次沉淀池(3)之间设置一次过水孔(5)，在二次沉淀池(3)、清水池(4)之间设置二次过水孔(6);在一次沉淀池(2)、二次沉淀池(3)的底部分别安装一次清淤装置(9)、二次清淤装置(9′);在清水池(4)内设置潜水泵(7)，潜水泵(7)安装在水泵固定架(8)上，潜水泵(7)通过管道连接到施工现场能够合适用水处;所述的一次清淤装置(9)、二次清淤装置(9′)由装淤泥的矮槽、安装在矮槽上的吊耳、穿挂在吊耳上的吊绳(14)组合构成。
2.如权利要求1所述的施工现场污水沉淀净化回用系统，其特征在于：在清水池(4)上部设置出水口，出水口与清水出水沟(11)相联通。
3.如权利要求2所述的施工现场污水沉淀净化回用系统，其特征在于：在二次沉淀池(2)、清水池(4)顶上覆盖盖板(10)。
4.如权利要求1、2或3所述的施工现场污水沉淀净化回用系统，其特征在于：所述的矮槽采用矩形矮槽(12)，由薄钢板焊接而成;所述吊耳为两个，即左吊耳(13′)、右吊耳(13)，采用钢筋制作并焊接安装在矩形矮槽(12)的两端;所述的吊绳(14)采用钢丝绳或尼龙绳，吊绳(14)的两端分别挂在左吊耳(13′)、右吊耳(13)上。
说明书
施工现场污水沉淀净化回用系统
技术领域
本实用新型属于污水净化处理技术领域，具体涉及施工现场污水的净化处理系统，可用于施工现场各种污水的净化处理、回收再利用。
背景技术
目前，建筑工程施工现场各种污水大多数采用直接排向城市排水管网，少量自然排向地下。该方法存在以下缺陷：第一、施工现场污水直接排入城市排水管网，沉淀物容易造成城市排水管网堵塞;第二、施工现场废污水全部排放到城市管网，不能重复利用，不利于水资源保护;第三：废污水直接排放不利于施工现场安全文明施工、不利于环境保护。
发明内容
本实用新型的目的是就是针对现有技术存在的上述问题，提出一种施工现场污水沉淀净化回用系统，该系统能够方便、有效的完成施工现场的污水沉淀净化处理、回收利用,能够有效降低建筑施工造成的环境污染、节约水资源。
为实现本实用新型的上述目的，本实用新型施工现场污水沉淀净化回用系统采用以下技术方案：
本实用新型施工现场污水沉淀净化回用系统，包括一次沉淀池、二次沉淀池、清水池。一次沉淀池的进水口与施工现场污水排水沟相连;在一次沉淀池、二次沉淀池之间设置一次过水孔，在二次沉淀池、清水池之间设置二次过水孔;在一次沉淀池、二次沉淀池的底部分别安装一次清淤装置、二次清淤装置;在清水池内设置潜水泵，潜水泵安装在水泵固定架上，潜水泵通过管道连接到施工现场能够合适用水处。将潜水泵安装在水泵固定架上，可以有效防止淤泥堵塞潜水泵。所述的一次清淤装置、二次清淤装置由装淤泥的矮槽、安装在矮槽上的吊耳、穿挂在吊耳上的吊绳组合构成。所述矮槽的形状与一次沉淀池、二次沉淀池底部形状相适应。
在清水池上部设置有出水口，出水口与清水出水沟相联通。
施工现场排出的污水经过一次沉淀、二次沉淀后排放到清水池，在通过清水池的出水口排放到城市排水管内或经过潜水泵抽取到施工现场能够合适用水处进行再使用。根据污水浑浊情况定期将一次清淤装置、二次清淤装置提出水池进行清理。
为保证安全并避免施工现场的建筑垃圾等落入到池内，在二次沉淀池、清水池顶上覆盖盖板，所述的盖板采用预制混凝土盖板。
上述矮槽采用矩形矮槽为佳，由薄钢板焊接而成;所述吊耳为两个，即左吊耳、右吊耳，采用钢筋制作并焊接安装在矩形矮槽的两端;所述的吊绳采用钢丝绳或尼龙绳，吊绳的两端分别挂在左吊耳、右吊耳上。根据水的浑浊情况定期采用机械或人工通过吊绳将矩形矮槽提出沉淀池进行清理后再安放进去，如此循环进行最终达到清理沉淀池内淤泥的目的。
本实用新型施工现场污水沉淀净化回用系统采用以上技术方案后，具有以下优点：
(1)施工简单、操作方便、安全可靠。
(2)能够有效的进行施工现场的污水沉淀处理、回收利用。
(3)能够有效降低建筑施工造成的环境污染。
(4)能够有效节约水资源、降低施工成本。
