申请日2013.05.03
公开(公告)日2013.11.27
IPC分类号C02F11/00
摘要
一种污泥湿法处理设备，其中包括：水泥生产工艺设备中的JT窑炉、生料计量仓、单管绞刀、计量秤、双轴搅拌绞刀、成球盘、污泥池、搅拌池、储液池、搅拌机，搅拌机下方连接所述的双轴搅拌绞刀。本实用新型的优点是：本实用新型采用湿法处理污泥，对污泥综合利用，减少污染，并降低处置污泥的费用。
权利要求书

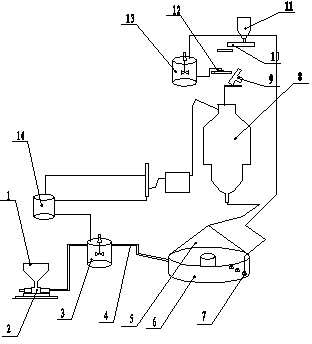

1.一种污泥湿法处理设备，其中包括：水泥生产工艺设备中的JT窑炉(8)、生料计量仓(11)、单管绞刀(10)、计量秤、双轴搅拌绞刀(12)、成球盘(9);所述的生料计量仓(11)下方安装单管绞刀(10)，单管绞刀(10)下方安装计量秤，计量秤下方安装双轴搅拌绞刀(12)，双轴搅拌绞刀(12)下方安装成球盘(9)，成球盘(9)下方安装JT窑炉(8)，其特征在于：本污泥湿法处理设备还包括污泥池(1)，污泥池(1)下方设计安装有泥浆泵(2)，泥浆泵(2)连接有搅拌池(3)，搅拌池(3)上方设计安装有加水管，搅拌池(3)上设计安装有溢流管(4)，溢流管(4)下方设计安装有储液池(6)，储液池(6)内设计安装有污水泵(7)，污水泵(7)连接有输送管，输送管连接搅拌机(13)，搅拌机(13)下方连接所述的双轴搅拌绞刀(12)。
2.根据权利要求1所述的污泥湿法处理设备，其特征在于：所述的储液池(6)上方设计安装有臭气收集罩(5)，臭气收集罩(5)上设计有臭气回收管道，臭气回收管道连接所述的JT窑炉(8)。
3.根据权利要求2所述的污泥湿法处理设备，其特征在于：所述的臭气回收管道上设计安装有罗茨风机。
4.根据权利要求1所述的污泥湿法处理设备，其特征在于：所述的输送管内设计安装有粉碎格栅。
5.根据权利要求1所述的污泥湿法处理设备，其特征在于：所述的JT窑炉连接有收尘器。
说明书
污泥湿法处理设备
技术领域
本实用新型涉及一种环境保护-污泥处理技术领域，是一种深度处理污泥技术，尤其涉及一种污泥湿法处理工艺及设备。
背景技术
污泥是污水处理厂在污水处理沉淀过滤的过程中产生的固体废弃物，其成分非常复杂，可分为有机物和无机物两大类，其中有机物为各种微生物菌团、污水处理用的絮凝剂。无机物为微粉矿物，盐类晶体包括SiO2、AL2O3、Fe2O3等，其中含有有毒物质有重金属汞、铅、致病微生物和难以分解的化学洗涤剂、杀虫制剂。处置污泥是困扰城镇美化宜居、科学健康发展的瓶颈，以我们山东滕州市为例，滕州市有8家污水处理厂，日处理污水量33万吨，年产生污泥100万吨，目前仅有一家投营污泥干化焚烧工程，日可处理含水率70%至80%的污泥300吨，同时产生大量的沸腾炉渣，超过80万吨的污泥无法处理，新增占地200余亩，年污泥填埋费用1亿元，由于渗透作用，污泥中的重金属长期威胁地下水安全。现有技术的污泥处置方法大多为将污泥脱水处理后填埋或焚烧，因无法有效去除恶臭，难以将污泥含水率控制在30%以下，填埋或焚烧处置方法对地表、地下水、大气造成很大的污染。也有少数采取将污泥脱水、化学絮凝、堆肥后，用来做土壤改良料，或用来做砖，在资源利用时同样没有解决除臭和重金属对地表、地下水、大气造成的污染。
发明内容
本实用新型的目的是提供一种对污泥综合利用，减少污染，并降低处置污泥的费用的污泥湿法处理工艺及设备。
为实现上述目的，本实用新型所采用的技术方案为：
一种污泥湿法处理设备，其中包括：水泥生产工艺设备中的JT窑炉、生料计量仓、单管绞刀、计量秤、双轴搅拌绞刀、成球盘;所述的生料计量仓下方安装单管绞刀，单管绞刀下方安装计量秤，计量秤下方安装双轴搅拌绞刀，双轴搅拌绞刀下方安装成球盘，成球盘下方安装JT窑炉，其特点在于：本污泥湿法处理设备还包括污泥池，污泥池下方设计安装有泥浆泵，泥浆泵连接有搅拌池，搅拌池上方设计安装有加水管，搅拌池上设计安装有溢流管，溢流管下方设计安装有储液池，储液池内设计安装有污水泵，污水泵连接有输送管，输送管连接搅拌机，搅拌机下方连接所述的双轴搅拌绞刀。
根据上述的污泥湿法处理设备，其特点在于：所述的储液池上方设计安装有臭气收集罩，臭气收集罩上设计有臭气回收管道，臭气回收管道连接所述的JT窑炉。
根据上述的污泥湿法处理设备，其特点在于：所述的臭气回收管道上设计安装有罗茨风机。
根据上述的污泥湿法处理设备，其特点在于：所述的输送管内设计安装有粉碎格栅。
根据上述的污泥湿法处理设备，其特点在于：所述的JT窑炉连接有收尘器。
本实用新型的优点是：本发明采用湿法处理污泥，对污泥综合利用，减少污染，并降低处置污泥的费用。
