申请日2013.08.08
公开(公告)日2014.03.05
IPC分类号C02F1/48
摘要
本实用新型公开了一种过滤型微电子水处理仪，涉及一种水处理设备，特别为一种微电子水处理器，包括两根空心状圆管焊接在一起的本体，所述本体左端为进水口，所述本体右端为出水口，所述本体下端为排渣口;所述进水口端设置有散水与导流板;所述本体筒体内腔左边设置有过滤网，所述本体筒体内腔右边设置有电极。本实用新型布水与导流、过滤与微电子水处理与一体的设计，结构简单，布水均匀，滤速高，运行可靠。
权利要求书

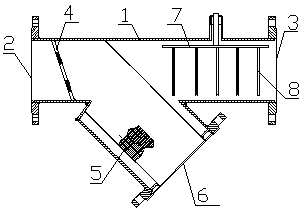

1.过滤型微电子水处理仪，其特征在于：包括两根空心状圆管焊接在一起的本体，所述本体左端为进水口，所述本体右端为出水口，所述本体下端为排渣口;所述进水口端设置有散水与导流板;所述本体筒体内腔左边设置有过滤网，所述本体筒体内腔右边设置有电极。
2.根据权利要求1所述的过滤型微电子水处理仪，其特征在于：所述散水与导流板上设置有若干圆孔。
3.根据权利要求1所述的过滤型微电子水处理仪，其特征在于：所述进水口、出水口和排渣口都设置有法兰。
4.根据权利要求1所述的过滤型微电子水处理仪，其特征在于：所述过滤网为圆桶式网桶。
5.根据权利要求1所述的过滤型微电子水处理仪，其特征在于：所述电极由主电极和若干支电极组成，支电极焊接在主电极上。
说明书
过滤型微电子水处理仪
技术领域
本实用新型涉及一种水处理设备，具体是一种过滤型微电子水处理仪。
背景技术
现在的过滤式微电子水处理设备很多，但都存在布水不均匀，冲击大，容易堵塞，需要人工清洗滤网并且微电子处理效果不理想等缺点。
实用新型内容
本实用新型提供过滤型微电子水处理仪，解决了现在的可再生滤网过滤设备布水不均匀，冲击大，容易堵塞，需要人工清洗滤网并且微电子处理效果不理想等问题。为解决上述问题，本实用新型采用如下技术方案：过滤型微电子水处理仪，包括两根空心状圆管焊接在一起的本体，所述本体左端为进水口，所述本体右端为出水口，所述本体下端为排渣口;所述进水口端设置有散水与导流板;所述本体筒体内腔左边设置有过滤网，所述本体筒体内腔右边设置有电极。
所述散水与导流板上设置有若干圆孔。
所述进水口、出水口和排渣口都设置有法兰。
所述过滤网为圆桶式网桶。
所述电极由主电极和若干支电极组成，支电极焊接在主电极上。
本实用新型的优点在于：布水与导流、过滤与微电子水处理与一体的设计，结构简单，布水均匀，滤速高，运行可靠。
