申请日2013.08.08
公开(公告)日2014.03.05
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型是全自动冲瓶机的废水回收利用装置，包括集水沉淀箱、过滤部件、终端水箱、第一电磁阀、第二电磁阀、第三电磁阀、自动计时开关装置、第一导管、第二导管和过滤网，集水沉淀箱的进水端连接全自动冲瓶机的排污管，在排污管上设有第一电磁阀，集水沉淀箱的出水端通过第一导管连接过滤部件的进水端，过滤部件的进水端设有过滤网，滤过部件是包括PP棉滤芯和三腔净化器，三腔净化器的腔室内依次放有活性炭、软化树脂和超滤膜，在第一导管上设有第二电磁阀，自动计时开关装置控制第二电磁阀的开合，过滤部件的输出端通过第二导管连接终端水箱，在第二导管上设有第三电磁阀。本实用新型结构简单，省工、省水、省力、节省生产成本。
权利要求书
1.全自动冲瓶机的废水回收利用装置，其特征在于：包括集水沉淀箱(1)、过滤部件(2)、终端水箱(3)、第一电磁阀(4)、第二电磁阀(5)、第三电磁阀(6)、自动计时开关装置(7)、第一导管(8)、第二导管(9)和过滤网(10)，所述集水沉淀箱(1)的进水端连接全自动冲瓶机的排污管，在所述排污管上设有第一电磁阀(4)，所述集水沉淀箱(2)的出水端通过第一导管(8)连接所述过滤部件(2)的进水端，所述过滤部件(2)的进水端设有所述过滤网(10)，所述过滤部件(2)是包括PP 棉滤芯和三腔净化器，所述三腔净化器的腔室内依次放有活性炭、软化树脂和超滤膜，在所述第一导管(8)上设有第二电磁阀(5)，所述自动计时开关装置(7)控制所述第二电磁阀(5)的开合，所述过滤部件(2)的输出端通过所述第二导管(9)连接所述终端水箱(3)，在所述第二导管(9)上设有第三电磁阀(6)。
2.根据权利要求1所述的全自动冲瓶机的废水回收利用装置，其特征在于：所述集水沉淀箱(1)底侧设有排污口，所述排污口设有排污阀。
3.根据权利要求1所述的全自动冲瓶机的废水回收利用装置，其特征在于：所述过滤网(10)是活动设置，所述过滤网(10)是插片式活动设置在所述过滤部件(2)的进水端。
4.根据权利要求1所述的全自动冲瓶机的废水回收利用装置，其特征在于：所述自动计时开关装置(7)是包括时间继电器和数只中间继电器。
说明书
全自动冲瓶机的废水回收利用装置
技术领域
本实用新型涉及废水回收利用装置，属于机械产品领域，具体的说是全自动冲瓶机的废水回收利用装置。
背景技术
目前，国内酒厂的车间多采用回收酒瓶再利用，则必须有洗瓶的工序。现有的酒厂针对冲洗瓶水一般是直接通过排污管道排放出去，造成大量的水源浪费。在目前全球水资源日益匮乏的情况下，节约用水刻不容缓。
发明内容
为了克服现有技术的不足，本实用新型提供了全自动冲瓶机的废水回收利用装置。

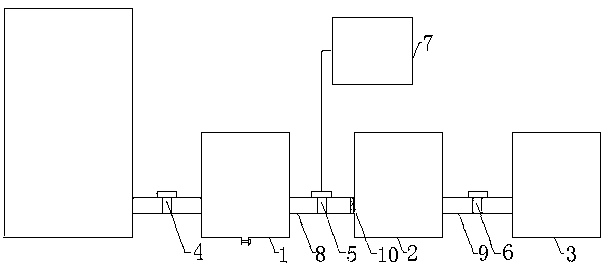

为了实现上述目的，本实用新型采用以下技术方案：全自动冲瓶机的废水回收利用装置，包括集水沉淀箱、过滤部件、终端水箱、第一电磁阀、第二电磁阀、第三电磁阀、自动计时开关装置、第一导管、第二导管和过滤网，集水沉淀箱的进水端连接全自动冲瓶机的排污管，在排污管上设有第一电磁阀，集水沉淀箱的出水端通过第一导管连接过滤部件的进水端，过滤部件的进水端设有过滤网，滤过部件是包括PP 棉滤芯和三腔净化器，三腔净化器的腔室内依次放有活性炭、软化树脂和超滤膜，在第一导管上设有第二电磁阀，自动计时开关装置控制第二电磁阀的开合，过滤部件的输出端通过第二导管连接终端水箱，在第二导管上设有第三电磁阀。
进一步的，集水沉淀箱底侧设有排污口，排污口设有排污阀。
进一步的，过滤网是活动设置，过滤网是插片式活动设置在过滤部件的进水端。
进一步的，所述自动计时开关装置是包括时间继电器和数只中间继电器。
本实用新型的有益效果是：本实用新型结构简单，使用便捷，省工、省水、省力、节省生产成本。数个电磁阀与自动计时开关装置使得设备自动化的程度高，操作过程自动化程度高。集水沉淀箱底侧设置的排污口，保证了设备的卫生。过滤部件的设置保证了过滤部件通过过滤网初期进行一个粗过滤净化然后进行精过滤净化的过程，插片式活动过滤网的设置便于操作人员后期对设备进行维护清下。
