申请日2013.08.08
公开(公告)日2014.03.05
IPC分类号F28D7/10; F28F11/02; F28F9/26
摘要
本实用新型公开了一种洗发废水余热回收装置，结构中包括硬质直管和连接在硬质直管上的波纹软管，所述硬质直管的管壁上设置有两个倒置L型槽，所述硬质直管内部设置有换热盘管，换热盘管的进水和出水处设计为直管段，直管段固定插接在倒置L型槽中，直管段上设置有密封垫圈，直管段的末端设置有接头;所述波纹软管的管壁上设置有两个U型槽，U型槽套接在直管段上。本实用新型能够解决现有技术的不足，该装置结果简单、易于安装拆卸、方便实用、不需设置污水泵、易于清洗污垢、有良好的经济效益。
权利要求书

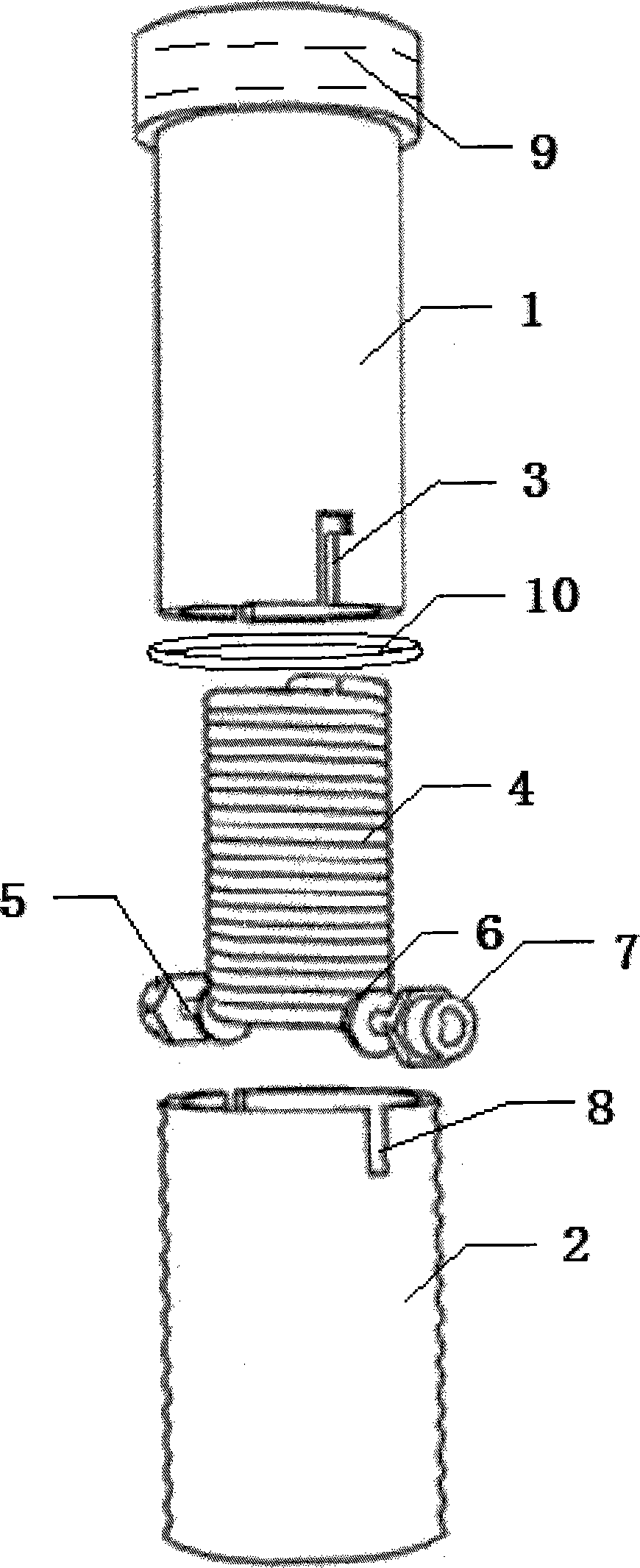

1.一种洗发废水余热回收装置，结构中包括硬质直管(1)和连接 在硬质直管(1)上的波纹软管(2)，其特征在于：所述硬质直管(1) 的管壁上设置有两个倒置L型槽(3)，所述硬质直管(1)内部设置有换 热盘管(4)，换热盘管(4)的进水和出水处设计为直管段(5)，直管段 (5)固定插接在倒置L型槽(3)中，直管段(5)上设置有密封垫圈(6)， 直管段(5)的末端设置有接头(7);所述波纹软管(2)的管壁上设置 有两个U型槽(8)，U型槽(8)套接在直管段(5)上。
2.根据权利要求1所述的洗发废水余热回收装置，其特征在于：所 述硬质直管(1)的顶部设置有内螺纹(9)。
3.根据权利要求1所述的洗发废水余热回收装置，其特征在于：所 述硬质直管(1)与波纹软管(2)之间通过波纹管卡箍(10)连接。
4.根据权利要求1所述的洗发废水余热回收装置，其特征在于：所 述换热盘管(4)由一根铜管盘置而成，两侧的直管段(5)相对于所述 换热盘管(4)的圆心对称设置，且直管段(5)垂直于所述换热盘管(4) 的侧壁。
5.根据权利要求1所述的洗发废水余热回收装置，其特征在于：所 述U型槽(8)的内径与直管段(5)的外径相同，所述U型槽(8)的长 度大于直管段(5)的外径。
6.根据权利要求1～5任意一项所述的洗发废水余热回收装置，其 特征在于：所述硬质直管(1)的材质为PVC。
7.根据权利要求1～5任意一项所述的洗发废水余热回收装置，其 特征在于：所述换热盘管(4)的外径为4～16mm，高度为300～500mm。
8.根据权利要求1～5任意一项所述的洗发废水余热回收装置，其 特征在于：所述倒置L型槽(3)的高度为80～120mm，宽度为40～60mm。
说明书
一种洗发废水余热回收装置
技术领域
本实用新型涉及一种节能产品，尤其是一种洗发废水余热回收装置。
背景技术
随着人民生活水平的提高，人们对舒适度的要求逐渐提高，理发时 热水洗发成为一种必需。因此，多数理发店一般都配备电热水器制备热 水以满足顾客的需求。而使用过后的热水通常是通过排水管直接排走。 这些废水的温度一般在35℃左右，直接排走，是一种严重浪费的现象。 若能将这些热量回收利用起来，将减少制备热水的能耗，大大节省理发 店的开支，增强了经济效益，也响应了国家节能减排政策。
实用新型内容
本实用新型要解决的技术问题是提供一种洗发废水余热回收装置， 能够解决现有技术的不足，该装置结果简单、易于安装拆卸、方便实用、 不需设置污水泵、易于清洗污垢、有良好的经济效益。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种洗发废水余热回收装置，结构中包括硬质直管和连接在硬质直 管上的波纹软管，所述硬质直管的管壁上设置有两个倒置L型槽，所述 硬质直管内部设置有换热盘管，换热盘管的进水和出水处设计为直管段， 直管段固定插接在倒置L型槽中，直管段上设置有密封垫圈，直管段的 末端设置有接头;所述波纹软管的管壁上设置有两个U型槽，U型槽套接 在直管段上。
作为优选，所述硬质直管的顶部设置有内螺纹。
作为优选，所述硬质直管与波纹软管之间通过波纹管卡箍连接。
作为优选，所述换热盘管由一根铜管盘置而成，两侧的直管段相对 于所述换热盘管的圆心对称设置，且直管段垂直于所述换热盘管的侧壁。
作为优选，所述U型槽的内径与直管段的外径相同，所述U型槽的 长度大于直管段的外径。
作为优选，所述硬质直管的材质为PVC。
作为优选，所述换热盘管的外径为4～16mm，高度为300～500mm。
作为优选，所述倒置L型槽的高度为80～120mm，宽度为40～60mm。
采用上述技术方案所带来的有益效果在于：硬质直管用于安装换热 盘管，波纹软管可以根据安装位置进行弯折，灵活方便。将换热盘管固 定在倒置L型槽中，拆装方便。密封垫圈可以防止废水从倒置L型槽中 渗出。波纹软管通过U型槽套接在直管段上，可以与硬质直管形成一部 分重叠，便于使用波纹管卡箍对波纹软管进行固定。硬质直管顶部的内 螺纹用于连接水池。该装置能够充分回收废水中的热能预热热水器的补 水，减少热水制备的耗能，降低理发店的成本，有良好的经济效益。该 装置结构简单，易拆卸，无需额外动力，表面污垢易于清洗。
