申请日2013.08.08
公开(公告)日2014.01.29
IPC分类号C02F9/12
摘要
本实用新型涉及一种锅炉污水过滤系统，包括锅炉、出水口和进水口，出水口处依次设有一级沉淀池、二级沉淀池和蓄水池，一级沉淀池和出水口之间设有一级过滤装置，一级沉淀池和二级沉淀池之间设有二级过滤装置，二级过滤装置下游设有电磁阀。本实用新型结构简单，设置合理，能够很好解决炼钢和冶金工厂废水的排放问题的同时，收集了能源，不仅保护了生态环境，而且节约了企业的成本，使工业废水变成资源，从而进一步的合理利用废水，达到变废为宝，循环利用的效果，保护了生态环境。
权利要求书
1.一种锅炉污水过滤系统，包括锅炉、出水口和进水口，其特征在于：出水口处依次设有一级沉淀池、二级沉淀池和蓄水池，一级沉淀池和出水口之间设有一级过滤装置，一级沉淀池和二级沉淀池之间设有二级过滤装置，二级过滤装置下游设有电磁阀。
2.根据权利要求1所述的锅炉污水过滤系统，其特征在于：所述的二级过滤装置和蓄水池之间设有磁化器。
3.根据权利要求2所述的锅炉污水过滤系统，其特征在于：所述的磁化器是电磁或者永磁。
4.根据权利要求1所述的锅炉污水过滤系统，其特征在于：所述的蓄水池下游设有增压泵。
5.根据权利要求1所述的锅炉污水过滤系统，其特征在于：所述的一级过滤装置中设有过滤网，过滤网的规格为100-160目。
6.根据权利要求1所述的锅炉污水过滤系统，其特征在于：所述的二级过滤装置中设有活性炭过滤器。
说明书
锅炉污水过滤系统
技术领域
本实用新型涉及一种锅炉污水过滤系统，属于环保节能领域。
背景技术
随着社会的进步，经济快速发展，，工业进步的同时，工矿企业废水问题一直困扰着企业的发展，如一些大型的炼钢工厂锅炉取样水和排污排废问题一直没有得到很好的解决与利用，致使每天都有大量的废水直接排放，由于排放的废水温度较高不仅严重污染了环境，而且还造成了能源的浪费，生态环境的破坏，能源的匮乏。
实用新型内容
本实用新型的目的在于：针对现有技术的不足，提供一种结构简单，设计合理、使用方便的一种锅炉污水过滤系统，能够很好解决炼钢工厂废水的排放问题的同时，节约了能源，不仅保护了生态环境，而且节约了企业的成本。

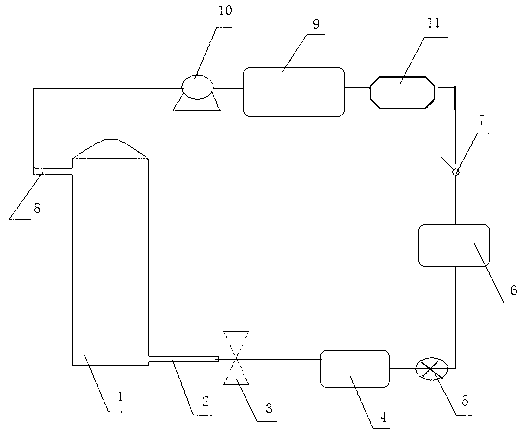

本实用新型所采用的技术方案是：一种锅炉污水过滤系统，包括锅炉、出水口和进水口，出水口处依次设有一级沉淀池、二级沉淀池和蓄水池，一级沉淀池和出水口之间设有一级过滤装置，一级沉淀池和二级沉淀池之间设有二级过滤装置，二级过滤装置下游设有电磁阀。
在本实用新型中：所述的二级过滤装置和蓄水池之间设有磁化器。
在本实用新型中：所述的磁化器是电磁或者永磁。
在本实用新型中：所述的蓄水池下游设有增压泵。
在本实用新型中：所述的一级过滤装置中设有过滤网，过滤网的规格为100-160目。
在本实用新型中：所述的二级过滤装置中设有活性炭过滤器。
采用上述技术方案后，本实用新型的有益效果为：本实用新型结构简单，设置合理，能够很好解决炼钢工厂废水的排放问题的同时，收集了能源，不仅保护了生态环境，而且节约了企业的成本，使工业废水变成资源，从而进一步的合理利用废水，达到变废为宝，循环利用的效果，保护了生态环境。
