申请日2013.08.20
公开(公告)日2014.03.12
IPC分类号C02F1/00
摘要
本实用新型涉及光氢催化污水深处理装置，属于污水处理设备技术领域。一种新型光氢催化污水深处理装置，包括空气过滤器，空气过滤器上设有第一进气口和第一出气口，空气过滤器一侧设有风机，风机左侧安装有入口，风机一侧设有光氢催化箱，光氢催化箱两侧分别安装有第二进气口和第二出气口，光氢催化箱内设置有光氢灯管，光氢催化箱一侧设有混合塔。本实用新型的光氢催化污水深处理装置，可以有效降低废水的COD指标，使处理后的废水达到脱色的目的，且投资小、效率高。
权利要求书
1.一种新型光氢催化污水深处理装置，其特征在于包括空气过滤器(1)， 空气过滤器(1)上设有第一进气口(9)和第一出气口(10)，空气过滤器(1) 一侧设有风机(2)，风机(2)左侧安装有入口(11)，风机(2)一侧设有光氢 催化箱(3)，光氢催化箱(3)两侧分别安装有第二进气口(12)和第二出气口 (13)，光氢催化箱(3)内设置有光氢灯管(20)，光氢催化箱(3)一侧设有 混合塔(4)，混合塔(4)左侧设置有第三进气口(14)，混合塔(4)内安装有 筛板(5)，相邻筛板(5)之间设有填料层(6)，混合塔(4)内部上层设有布 水器(7)，混合塔(4)顶端安装有第三出气口(15)，布水器(7)一侧连接有 污水入口(16)，污水入口(16)通过管道(21)与上水泵(8)连接，混合塔 (4)底端设置有第一排污口(17)和第二排污口(18)，混合塔(4)下部安装 有试镜(19)。
说明书
一种新型光氢催化污水深处理装置
技术领域
本实用新型涉及光氢催化污水深处理装置，属于污水处理设备技术领域。
背景技术
光氢催化技术应用于环境处理中的空气净化处理，现已是成熟的技术，市场 上各种产品很多，其原理是：高能紫外线束与空气产生反应，使空气产生大量 的空气负离子和羟基自由基，而空气负离子和羟基自由基可以使有毒、有害、 高浓度污染物及大多数有机污染物有效分解，甚至彻底地转化为无害的小分子 无机物。由于该技术具有显著的特点和环保的优点，因此引起世界各国的重视， 并相继开发了各种各样的处理工艺和设备，使光氢催化技术具有很强的生命力 和竞争力。
然而，光氢催化技术应用于污水的深度处理，譬如：污水的脱色、降解COD 方面的技术报道并不多见，应用于实际生产方面的设备、装置更是鲜见。
发明内容
本实用新型的目的在于拓展光氢催化技术的应用领域，提供一种结构设计 合理、一体化结构、投资小的、效率高的新型光氢催化污水深处理装置。
本实用新型是通过以下技术方案实现的：

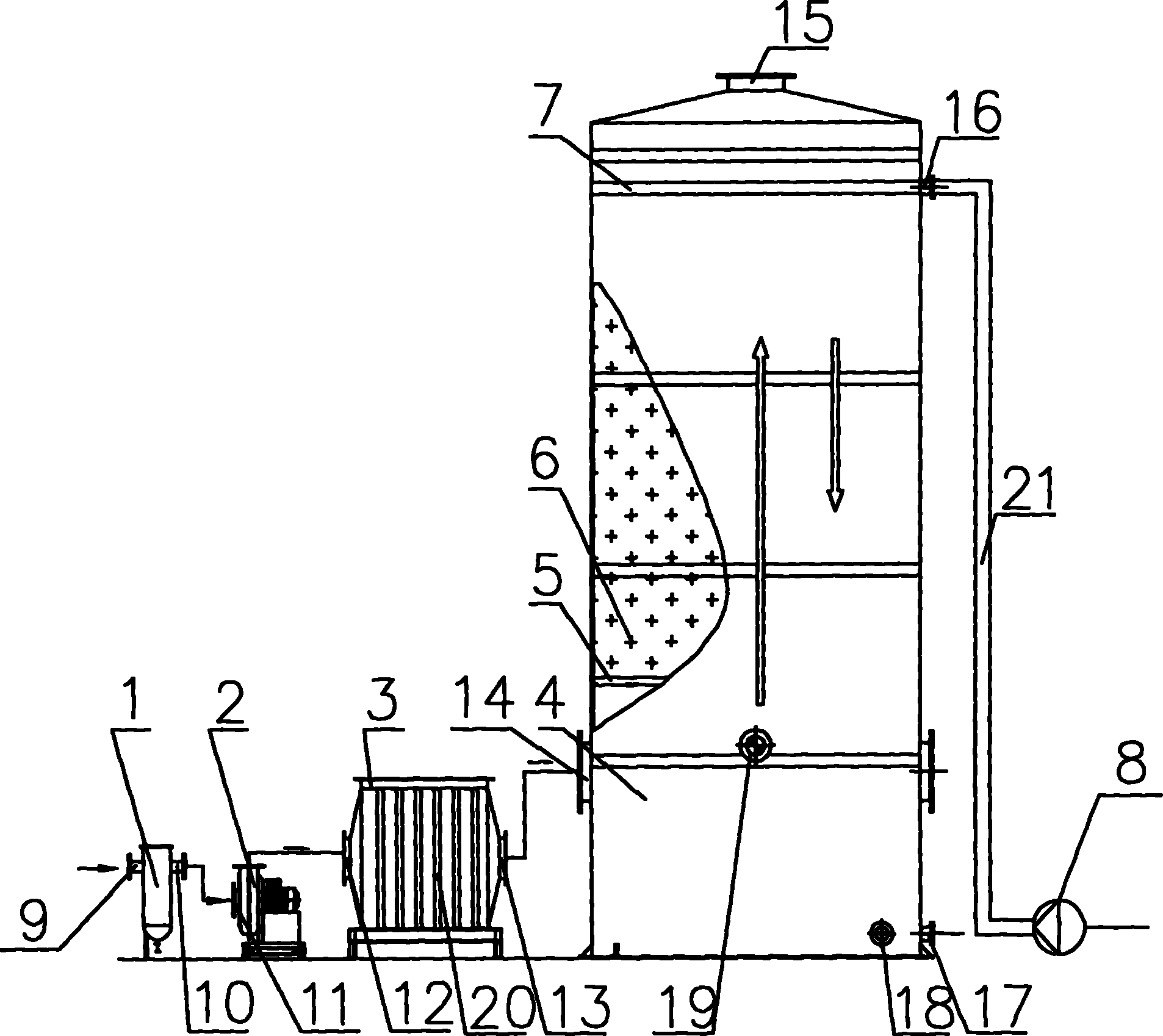

一种新型光氢催化污水深处理装置，其特殊之处在于包括空气过滤器1，空 气过滤器1上设有第一进气口9和第一出气口10，空气过滤器1一侧设有风机 2，风机2左侧安装有入口11，风机2一侧设有光氢催化箱3，光氢催化箱3两 侧分别安装有第二进气口12和第二出气口13，光氢催化箱3内设置有光氢灯管 20，光氢催化箱3一侧设有混合塔4，混合塔4左侧设置有第三进气口14，混 合塔4内安装有筛板5，相邻筛板5之间设有填料层6，混合塔4内部上层设有 布水器7，混合塔4顶端安装有第三出气口15，布水器7一侧连接有污水入口 16，污水入口16通过管道21与上水泵8连接，混合塔4底端设置有第一排污 口17和第二排污口18，混合塔4下部安装有试镜19。
本实用新型的光氢催化污水深处理装置，空气经净化后，进入光氢催化箱， 产生的空气负离子、羟基自由基经混合塔的进气口进入塔内，污水从入口进入 布水器，经填料与光氢催化产生的空气负离子、羟基自由基均匀充分混合反应 后向下流，最后经排污口流出排放，反应后的气体经塔顶的出气口排出，这样 就可以有效降低废水的COD指标，使处理后的废水达到脱色的目的，且投资小、 效率高。
