申请日2014.10.21
公开(公告)日2015.08.05
IPC分类号E03C1/122
摘要
本实用新型公开了一种该沉箱积水处理器，由排水盒、外管、内管组成，所述的内管偏心设置在外管内，外管、内管装置在排水盒側壁上，外管、内管之间的排水盒側壁上开有通孔与排水盒内连通。使用时，安装好室外排水立管，积水处理器安放在沉箱楼板板面上，沉箱里的找平砂浆以排水盒为最低点进行放坡找平，外管通过排水横管与室外排水立管连接，内管与卫生间、厨房排水横管连接，排水横管连接卫生间、厨房里的地漏、洗脸盆等，沉箱里的积水流到排水盒内，通过排水通孔流到外管进入排水立管，此装置在排水立管安装在室外时也能解决卫生间、厨房沉箱里的积水的处理，将积水排到室外排水立管，成本低廉、积水排出效果好。
权利要求书

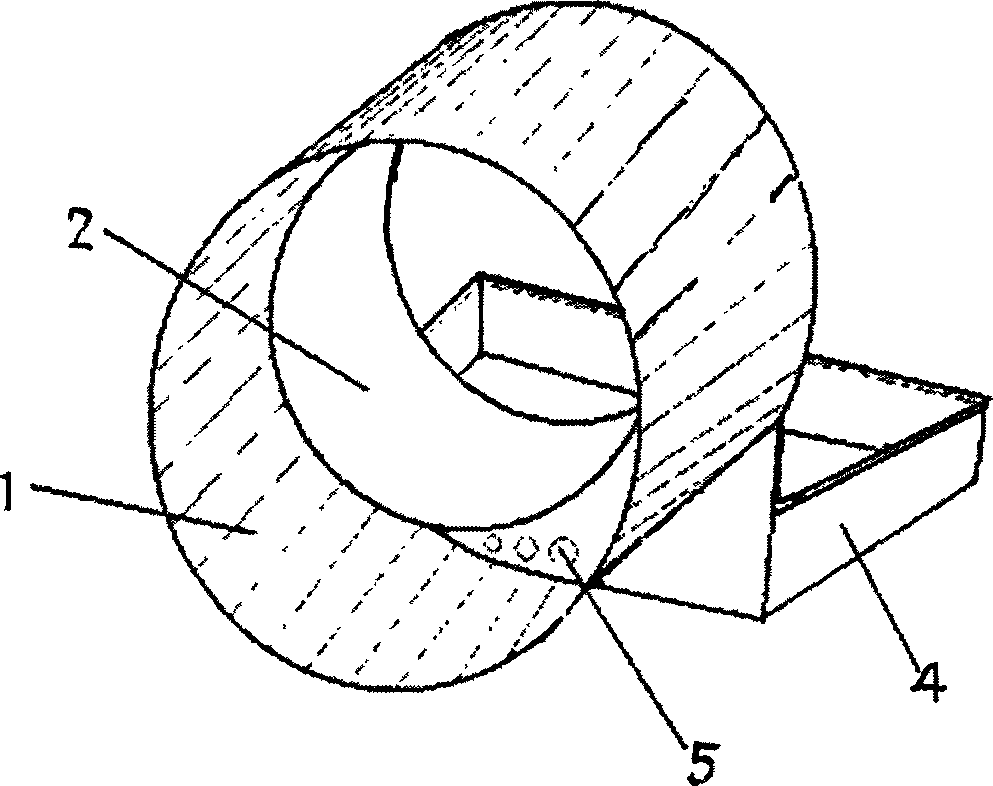

1.一种沉箱积水处理器，由排水盒、外管、内管组成，其特征是：
所述的内管偏心设置在外管内，外管、内管装置在排水盒侧壁上，外管、内管之间的排水盒侧壁上开有排水通孔与排水盒内连通。
2.如权利要求1所述的沉箱积水处理器，其特征是：所述的排水盒内设有防臭水封隔板，底座内设置下隔板，底座盖板上设置上隔板，下隔板与上隔板错开形成水封防臭结构。
说明书
一种沉箱积水处理器
技术领域：
本实用新型涉及建筑领域，具体指一种沉箱积水处理器。
背景技术：
目前，在建筑楼房中，采用降板式同层排水设计的房屋，由于有的 卫生间、厨房沉箱封闭不好，会产生积水。排水立管有装在室外、室内两 种方式，排水立管装在室内，排水立管上安装积水处理器，其卫生间、厨 房沉箱里的积水可由排水立管排出;排水立管装在室外，其卫生间、厨房 沉箱里的积水得穿过側壁排到室外排水立管，积水不好排出，目前还没有 这样安装在卫生间、厨房沉箱里面的积水处理器，能将沉箱里的积水排到 室外排水立管。
实用新型内容：
本实用新型主要解决的技术问题是提供一种安装在卫生间、厨房沉箱 里面的积水处理器，能将沉箱里的积水排到室外排水立管。
为解决上述技术问题，本实用新型采用的技术方案是：该沉箱积水处 理器，由排水盒、外管、内管组成，所述的内管偏心设置在外管内，外管、 内管装置在排水盒側壁上，外管、内管之间的排水盒側壁上开有通孔与排 水盒内连通。
所述的排水盒内设有防臭水封隔板，底座内设置下隔板，底座盖板上 设置上隔板，下隔板与上隔板错开形成水封防臭结构。
由于该沉箱积水处理器，由排水盒、外管、内管组成，所述的内管偏 心设置在外管内，外管、内管装置在排水盒側壁上，外管、内管之间的排 水盒側壁上开有通孔与排水盒内连通。使用时，安装好室外排水立管，积 水处理器安放在卫生间、厨房沉箱楼板板面上，在卫生间、厨房沉箱做好 防水处理，沉箱里的找平砂浆以排水盒为最低点进行放坡找平，其中外管 通过排水横管与室外排水立管连接，另一侧内管与卫生间、厨房排水横管 连接，排水横管连接卫生间、厨房里的地漏、洗脸盆等，沉箱里的积水流 到排水盒内，通过排水通孔流到外管进入室外的排水立管，此装置在排水 立管安装在室外时也能解决卫生间、厨房沉箱里的积水的处理，将沉箱里 的积水排到室外排水立管，成本低廉、积水排出效果好。
