申请日2014.10.21
公开(公告)日2015.04.22
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型公开了一种防翻泥的污水沉淀装置，包括沉淀容器和进水管，进水管竖向安装在沉淀容器内，所述进水管的下端设置有用于封堵进水管的盲板，所述进水管下端的侧壁上开设有多个出水孔，所述出水孔位于盲板上方。本实用新型能够改变进入沉淀容器的污水的流向，减缓污水的冲击力，避免将沉淀容器底部的污泥冲起与上层清液二次混合导致翻泥。
权利要求书

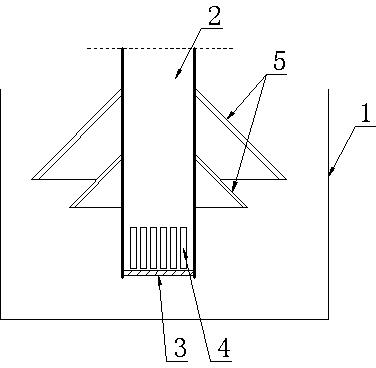

1.一种防翻泥的污水沉淀装置，包括沉淀容器(1)和进水管(2)，进水管(2)竖向安装在沉淀容器(1)内，其特征在于：所述进水管(2)的下端设置有用于封堵进水管(2)的盲板(3)，所述进水管(2)下端的侧壁上开设有多个出水孔(4)，所述出水孔(4)位于盲板(3)上方。
2.如权利要求1所述的一种防翻泥的污水沉淀装置，其特征在于：所述进水管(2)的外壁上设置有挡泥板(5)，所述挡泥板(5)固定设置在出水孔(4)上方。
3.如权利要求2所述的一种防翻泥的污水沉淀装置，其特征在于：所述挡泥板(5)为锥筒形结构，锥筒形挡泥板(5)的小口径端固定在进水管(2)上，大口径端的朝向向下。
4.如权利要求2所述的一种防翻泥的污水沉淀装置，其特征在于：所述挡泥板(5)的数量为二块，且上部挡泥板(5)的外径大于下部挡泥板(5)的外径。
5.如权利要求1所述的一种防翻泥的污水沉淀装置，其特征在于：所述盲板(3)上设置有多个孔径为2—3mm的通孔(6)。
6.如权利要求1所述的一种防翻泥的污水沉淀装置，其特征在于：所述出水孔(4)为条形、圆形或三角形。
说明书
一种防翻泥的污水沉淀装置
技术领域
本实用新型涉及污水处理设备，具体地说涉及一种防翻泥的污水沉淀装置。
背景技术
长久以来，工业污水一直是制约工业快速发展的问题之一，所以，如何对工业污水进行科学合理的治理，回收水资源，变废为宝，一直是国内外专家努力的课题。目前，常使用沉淀容器来沉淀污水，在实际使用过程中，污泥沉淀在沉淀容器底部，沉淀后的清水经沉淀容器上部的出水口排出。如中国专利号“201120458425.9公开了一种污水处理沉淀池，其公开日为2012年07月11日，其技术方案为所述沉淀池包括污水处理沉淀池主体，沉淀池底部为漏斗状泥池，沉淀池主体侧壁上部设有进水口和出水口，所述漏斗状泥池下部有排泥口，所述沉淀池主体下部设有格栅，所述出水口设有过滤层。但在实际使用过程中，由于污水进水口设置在沉淀容器上部，而污水的流动速度较快，这就导致进入沉淀容器后的污水会对沉淀容器内已沉淀好的污泥产生冲击，从而造成沉淀容器内下层污泥向上翻滚，上层清液再次出现混浊的问题，最终使得沉淀失效。
实用新型内容
本实用新型的目的在于解决现有技术中存在的上述问题，提供一种防翻泥的污水沉淀装置，本实用新型能够改变进入沉淀容器的污水的流向，减缓污水的冲击力，避免将沉淀容器底部的污泥冲起与上层清液二次混合导致翻泥。
为实现上述目的，本实用新型采用的技术方案如下：
一种防翻泥的污水沉淀装置，包括沉淀容器和进水管，进水管竖向安装在沉淀容器内，其特征在于：所述进水管的下端设置有用于封堵进水管的盲板，所述进水管下端的侧壁上开设有多个出水孔，所述出水孔位于盲板上方。
所述进水管的外壁上设置有挡泥板，所述挡泥板固定设置在出水孔上方。
所述挡泥板为锥筒形结构，锥筒形挡泥板的小口径端固定在进水管上，大口径端的朝向向下。
所述挡泥板的数量为二块，且上部挡泥板的外径大于下部挡泥板的外径。
所述盲板上设置有多个孔径为2—3mm的通孔。
所述出水孔为条形、圆形或三角形。
本实用新型的实施原理为：污水从进水管上端进入后，沿进水管竖直落下，在盲板的阻挡下，污水改变流向，从进水管侧壁的出水孔流出，流出的污水在双层挡泥板的抑制下平稳沉淀，使污泥落入沉淀容器底部。由于盲板能够改变污水流动方向并减小水流波动，挡泥板能够进一步降低水流波动，因此整个沉淀装置能够避免将沉淀容器底部的污泥冲起与上层清液二次混合导致翻泥，有利于提高沉淀效果和节约沉淀时间。其中，细小颗粒的污泥从盲板上的通孔径直落入沉淀容器底部，大颗粒污泥随污水从出水孔流出。
采用本实用新型的优点在于：
一、本实用新型中，设置在进水管下端的盲板具有阻挡作用，在盲板的阻挡作用下，竖直流入的污水发生变流，再经过进水管侧壁的出水孔流出，这样，通过盲板与出水孔的配合，不仅改变了进入沉淀容器的污水的流向，还减缓了污水的冲击力，能够避免污水直接冲击沉淀容器底部已沉淀好的污泥，进而能够避免将沉淀容器底部的污泥冲起与上层清液二次混合导致翻泥，有利于减少沉淀时间和提高沉淀效果。
二、本实用新型中，在实际沉淀过程中，由于从出水孔流出的污水仍然具有一定的流速和冲击力，因此通过挡泥板不仅能够降低从出水孔流出的污水的波动，还能够阻挡沉淀容器底部的污泥上冲，从而使污水平稳沉淀。
三、本实用新型中，所述挡泥板为锥筒形结构，且锥筒形挡泥板的大口径端朝向向下，该结构能够降低从出水孔流出的污水的波动，使整个沉淀过程的波动更小。
四、本实用新型中，所述挡泥板的数量为二块，且上部挡泥板的外径大于下部挡泥板的外径，该结构能够进一步降低因污水进入而引起的波动，有利于提高污水的沉淀效果和节约沉淀时间。
五、本实用新型中，所述盲板上设置有多个孔径为2—3mm的通孔，该结构能够排出小颗粒污泥，避免污水中的泥浆堆积在进水管底部，同时又能使大颗粒污泥随污水从出水孔排出，有利于提高污水的沉淀速度。
六、本实用新型中，所述出水孔可以设置为条形、圆形或三角形，出水孔的开设方式多种多样，具有结构简单、制作方便和成本低廉的优点。
