申请日2014.10.21
公开(公告)日2015.04.08
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥离心脱干机，包括一滚筒，所述滚筒的底部安装有一电机，电机的电机轴朝上，电机轴的上端固定安装一转轴，开口端安装一料斗，所述转轴的中间设有一凸部，所述转轴外侧面设有一个以上的过滤槽，所述过滤槽的末端一侧面设有一容纳腔，正对该容纳腔的过滤槽另一端开口，所述滚筒的底部下端开设有一与外界相通的排泥槽。污泥从上端料斗内加入，污泥进入到中间凸部，通过圆锥状的凸面将污泥分配到各个过滤槽内，通过电机的旋转产生离心力将水甩出，当内部水分甩干后，控制电机反向旋转，此时被排水后的污泥从过滤槽的另一端开口处排出，再落入到排泥槽排出，实现一次过滤，解决不能连续过滤工作效率低的情况。
权利要求书
1.一种污泥离心脱干机，其特征在于：包括一滚筒，所述滚筒的底部安装 有一电机，电机的电机轴朝上，电机轴的上端固定安装一转轴，所述转轴的上 端延伸至滚筒上端外部，所述转轴中间呈空心结构，所述转轴的上端为开口端， 开口端安装一料斗，所述转轴的中间设有一凸部，所述凸部呈圆锥状，位于凸 部下端的转轴内部呈实心结构，所述转轴外侧面设有一个以上的过滤槽，所述 过滤槽内部空心并与转轴内部相通，所述过滤槽的进口端下端面与凸部的底部 开口端相平齐，所述过滤槽的末端一侧面设有一容纳腔，正对该容纳腔的过滤 槽另一端开口，所述滚筒的底部下端开设有一与外界相通的排泥槽，位于滚动 的一侧边设有一出水口，所述排泥槽的下端面开口端安装一盖板，通过盖板实 现排泥槽的密封。
2.根据权利要求1所述的污泥离心脱干机，其特征在于：所述过滤槽的底 面开设有一滑槽，所述滑槽呈倾斜状，滑槽面朝容纳腔一侧。
3.根据权利要求1所述的污泥离心脱干机，其特征在于：所述过滤槽与转 轴间向下倾斜75度。
4.根据权利要求1所述的污泥离心脱干机，其特征在于：所述容纳腔的侧 壁开设有一个以上的用于滤水用的小孔。
说明书
一种污泥离心脱干机
技术领域
本实用新型涉及一种污泥离心脱干机。
背景技术
污泥在运输时，需要对其进行水分脱干，然后再进行运输带走。现有的脱 干机，在脱水时，污泥被脱水后，需要将需要从脱干机内取出，中间的步骤较 多，效率大大降低，且整体的脱干机结构复杂，制作复杂，成本高，因此还有 很多需要改进之处。
发明内容
本实用新型所要解决的技术问题是提供一种结构简单、脱水效率高、泥浆 处理快的污泥离心脱干机。

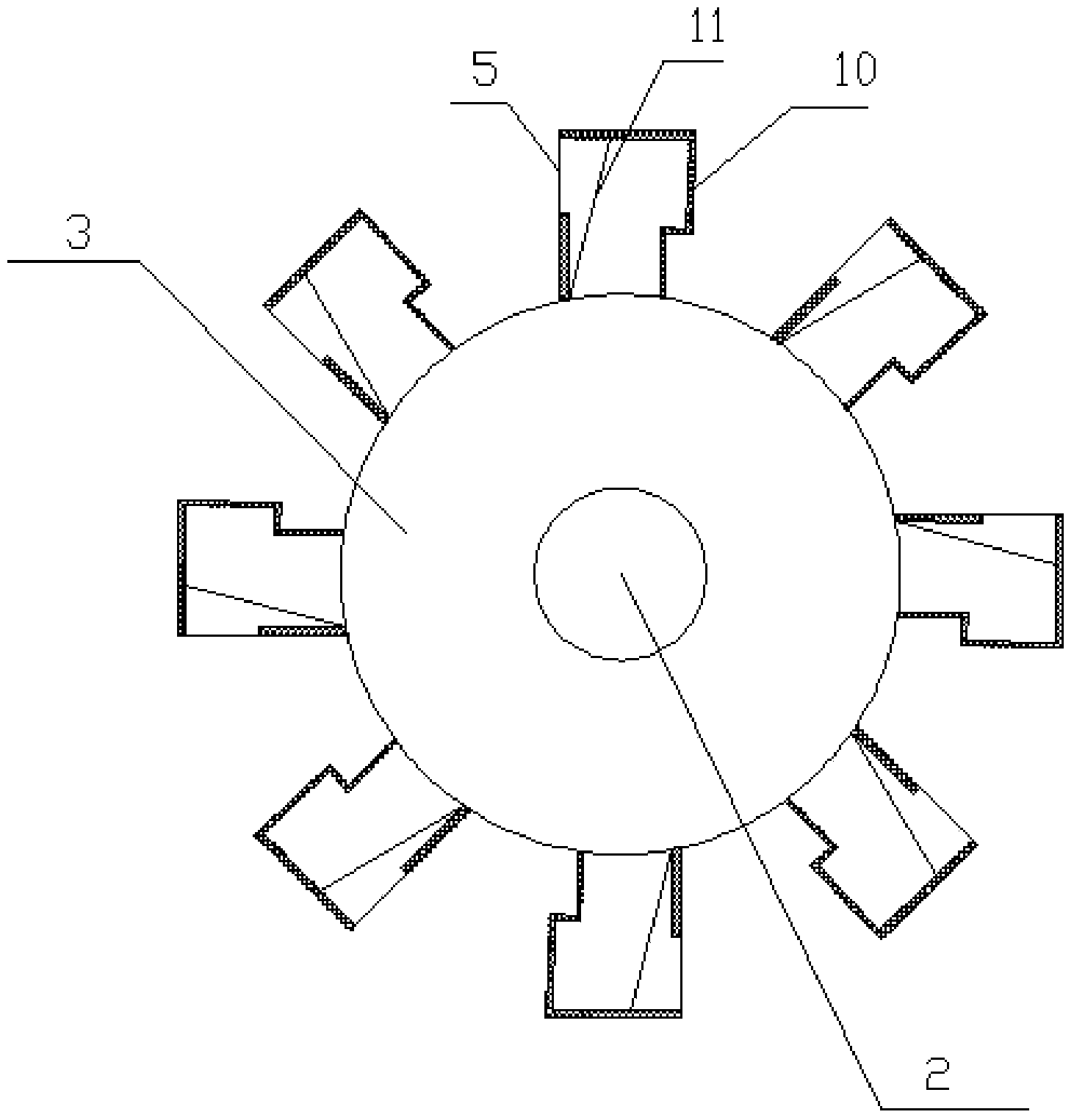

本实用新型是通过以下技术方案来实现的：一种污泥离心脱干机，包括一 滚筒，所述滚筒的底部安装有一电机，电机的电机轴朝上，电机轴的上端固定 安装一转轴，所述转轴的上端延伸至滚筒上端外部，所述转轴中间呈空心结构， 所述转轴的上端为开口端，开口端安装一料斗，所述转轴的中间设有一凸部， 所述凸部呈圆锥状，位于凸部下端的转轴内部呈实心结构，所述转轴外侧面设 有一个以上的过滤槽，所述过滤槽内部空心并与转轴内部相通，所述过滤槽的 进口端下端面与凸部的底部开口端相平齐，所述过滤槽的末端一侧面设有一容 纳腔，正对该容纳腔的过滤槽另一端开口，所述滚筒的底部下端开设有一与外 界相通的排泥槽，位于滚动的一侧边设有一出水口，所述排泥槽的下端面开口 端安装一盖板，通过盖板实现排泥槽的密封。
作为优选的技术方案，所述过滤槽的底面开设有一滑槽，所述滑槽呈倾斜 状，滑槽面朝容纳腔一侧。
作为优选的技术方案，所述过滤槽与转轴间向下倾斜75度。
作为优选的技术方案，所述容纳腔的侧壁开设有一个以上的用于滤水用的 小孔。
本实用新型的有益效果是：污泥从上端料斗内加入，污泥进入到中间凸部， 通过圆锥状的凸面将污泥分配到各个过滤槽内，通过电机的旋转产生离心力将 水甩出，当内部水分甩干后，控制电机反向旋转，此时被排水后的污泥从过滤 槽的另一端开口处排出，再落入到排泥槽排出，实现一次过滤，解决不能连续 过滤工作效率低的情况。
