申请日2014.10.21
公开(公告)日2015.03.25
IPC分类号B01D53/00; B01D50/00; B01D53/04; B01D53/18
摘要
本实用新型公开了一种用于消除蒸压釜废气不良气味的装置，包括依次连接的热交换水箱，一级冷却水箱、二级冷却水箱、水雾脱硫塔，水帘脱硫塔、旋流板塔;所述水雾脱硫塔的底部设置有用于输入废气的进气口和用于排放污水的排水口并且在顶部设置有用于输出废气的排气口和用于喷出水雾的水雾脱硫装置;所述水帘脱硫塔的底部设置有用于输入废气的进气口和用于排放污水的排水口并且在顶部设置有用于输出废气的排气口和用于喷出水帘的水帘脱硫装置;在水帘脱硫塔内的中部还从上至下依次设置有活性碳脱硫层和木炭脱硫层;在所述旋流板塔的底部设置有排水口并且该排水口与用于沉淀固体杂质的沉淀池连接。
权利要求书

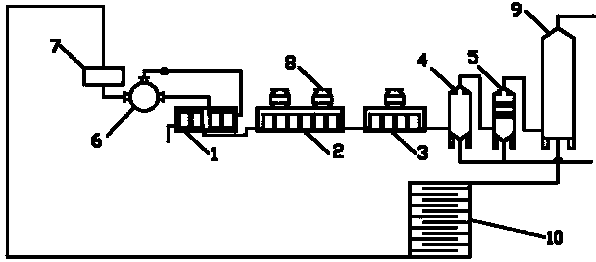

1.一种用于消除蒸压釜废气不良气味的装置，其特征在于;包括依次连接的热交换水箱(1)，一级冷却水箱(2)、二级冷却水箱(3)、水雾脱硫塔(4)，水帘脱硫塔(5)、旋流板塔(9);其中在所述的热交换水箱(1)内设置有两组浸没于水中的不相连的蛇形盘管，其中一组蛇形盘管输入废气并输出到一级冷却水箱(2)中，另一组蛇形盘管与保温软水箱(6)循环连接并由水泵驱动软水在该两者之间循环流动构成软水加热循环系统;所述一级冷却水箱(2)和二级冷却水箱(3)内设置有若干匝相连的浸没于水中的用于输送并冷却废气的蛇形盘管;所述水雾脱硫塔(4)的底部设置有用于输入废气的进气口和用于排放污水的排水口并且在顶部设置有用于输出废气的排气口和用于喷出水雾的水雾脱硫装置(41);所述水帘脱硫塔(5)的底部设置有用于输入废气的进气口和用于排放污水的排水口并且在顶部设置有用于输出废气的排气口和用于喷出水帘的水帘脱硫装置(51);在水帘脱硫塔(5)内的中部还从上至下依次设置有活性碳脱硫层(52)和木炭脱硫层(53);在所述旋流板塔(9)的底部设置有排水口并且该排水口与用于沉淀固体杂质的沉淀池(10)连接，所述沉淀池(10)内设置有多个用于降低水流速度的隔板。
2.根据权利要求1所述的一种用于消除蒸压釜废气不良气味的装置，其特征在于;还包括与所述沉淀池(10)出水口连接的将水处理成软水并输入保温软水箱(6)的软水处理器(7)。
3.根据权利要求1所述的一种用于消除蒸压釜废气不良气味的装置，其特征在于;所述热交换水箱(1)内的两组蛇形盘管分别由若干匝相连的蛇形盘管构成。
4.根据权利要求1所述的一种用于消除蒸压釜废气不良气味的装置，其特征在于;还包括分别安装在所述一级冷却水箱(2)和二级冷却水箱(3)顶部的用于对该两者内部的水进行冷却的冷却塔(8)。
说明书
一种用于消除蒸压釜废气不良气味的装置
技术领域
本实用新型涉及蒸压釜设备技术领域，尤其涉及一种用于消除蒸压釜废气不良气味的装置。
背景技术
蒸压釜又称蒸养釜、压蒸釜，是一种体积庞大、重量较重的大型压力容器。蒸压釜用途十分广泛，大量应用蒸压釜蒸压釜于加气混凝土砌块、混凝土管桩、灰砂砖、煤灰砖、微孔硅酸盐板、新型轻质墙体材料、保温石棉板、高强度石膏等建筑材料的蒸压养护，在釜内完成CaO-Si02-H2O的水热反应。
由蒸压釜产生的废气大多含有难闻的硫化氢成分，硫化氢的气味难闻而且还会严重地污染大气。例如按长30.5m直径2m的小型蒸压釜计每釜填充需蒸压的产品后其空容积为约65立方米。以年产1千万平方米的水泥平板计，(需6个蒸压釜)在不经任何处理情况下每天会排放485立方米不良气体污染环境和影响工厂员工健康。如何处理这些由蒸压釜产生的废气成了很多企业为之困扰的事情。
发明内容
本实用新型的目的在于针对以上问题提供能够有效处理含硫废气，减小其对大气污染的一种用于消除蒸压釜废气不良气味的装置。
为了实现以上效果，本实用新型采用的技术方案是：一种用于消除蒸压釜废气不良气味的装置，包括依次连接的热交换水箱，一级冷却水箱、二级冷却水箱、水雾脱硫塔，水帘脱硫塔、旋流板塔;其中在所述的热交换水箱内设置有两组浸没于水中的不相连的蛇形盘管，其中一组蛇形盘管输入废气并输出到一级冷却水箱中，另一组蛇形盘管与保温软水箱循环连接并由水泵驱动软水在该两者之间循环流动构成软水加热循环系统;所述一级冷却水箱和二级冷却水箱内设置有若干匝相连的浸没于水中的用于输送并冷却废气的蛇形盘管;所述水雾脱硫塔的底部设置有用于输入废气的进气口和用于排放污水的排水口并且在顶部设置有用于输出废气的排气口和用于喷出水雾的水雾脱硫装置;所述水帘脱硫塔的底部设置有用于输入废气的进气口和用于排放污水的排水口并且在顶部设置有用于输出废气的排气口和用于喷出水帘的水帘脱硫装置;在水帘脱硫塔内的中部还从上至下依次设置有活性碳脱硫层和木炭脱硫层;在所述旋流板塔的底部设置有排水口并且该排水口与用于沉淀固体杂质的沉淀池连接，所述沉淀池内设置有多个用于降低水流速度的隔板。
本实用新型提供的一种用于消除蒸压釜废气不良气味的装置中的热交换水箱、一级冷却水箱和二级冷却水箱能对来自蒸压釜的高温高压废气进行冷却，降低其温度和压力从而降低了废气在本装置中的流速更有利于后续对废气进行处理;尤其是热交换水箱，在热交换水箱内还有一组构成软水加热循环的蛇形盘管，该组蛇形盘管能通过热交换水箱内的水与另一组输送废气的蛇形盘管进行热交换从而加热该组蛇形盘管内的软水，这不仅能有效回收利用了废气中的废热还更有地对废气进行冷却。
水雾脱硫塔和水帘脱硫塔能分别通过其中的水雾脱硫装置和水帘脱硫装置对废气进行水洗处理，这能进一步对废气进行冷却同时能去除废气中的颗粒成分和可溶于水的成分，尤其是废气中难闻的硫化氢成分可溶于水中并从排水口中排出。在水帘脱硫塔内的木炭脱硫层和活性碳脱硫层能吸附废气中的可吸附成分，同时在水帘脱硫装置的配合下木炭脱硫层和活性碳脱硫层吸附的物质可被不断被水冲走使木炭脱硫层和活性碳脱硫层的能长时间保持吸附效果。
旋流板塔能去除废气中的悬浮颗粒以及水蒸气，其中旋流板塔的出水口与沉淀池连接，沉淀池中的隔板能减缓水流速度促进废水中固定杂质沉淀。
进一步，还包括与所述沉淀池出水口连接的将水处理成软水并输入保温软水箱的软水处理器。
进一步，所述热交换水箱内的两组蛇形盘管分别由若干匝相连的蛇形盘管构成。技术人员可通过实际情况调节各蛇形盘管组中蛇形盘管的匝数。
进一步，还包括分别安装在所述一级冷却水箱和二级冷却水箱顶部的用于对该两者内部的水进行冷却的冷却塔。冷却塔能冷却一级冷却水箱和二级冷却水箱内的水，使水温一致保持较低水平从而保持冷却水箱的冷却效果。
