申请日2014.10.24
公开(公告)日2015.01.07
IPC分类号C02F3/28
摘要
本实用新型公开了一种高浓度有机废水两段厌氧一体化处理装置，属于高浓度有机废水处理设备技术领域，其结构包括截面为矩形的壳体和产甲烷区，壳体内的中心处通过隔离板隔离出产酸区，产酸区两侧的壳体内腔通过隔离板各隔离出一个产甲烷区，产酸区与产甲烷区之间设置有过渡区，产酸区与产甲烷区的顶部都设置有出水堰;产酸区的顶部通过出水堰与过渡区连通，过渡区的底部与产甲烷区连通。本实用新型的高浓度有机废水两段厌氧一体化处理装置和现有技术相比，具有设计合理、结构简单、易于加工、操作方便、处理效率高、体积小、工程造价低等优点，非常适合中小型高浓度有机废水处理工程的应用。
权利要求书
1.高浓度有机废水两段厌氧一体化处理装置，包括截面为矩形的壳体和产甲烷区，其特征在于，所述的壳体内的中心处通过隔离板隔离出产酸区，产酸区两侧的壳体内腔通过隔离板各隔离出一个产甲烷区，产酸区与产甲烷区之间设置有过渡区，产酸区与产甲烷区的顶部设置有出水堰;产酸区的顶部通过出水堰与过渡区连通，过渡区的底部与产甲烷区连通。
2.根据权利要求1所述的高浓度有机废水两段厌氧一体化处理装置，其特征在于，所述的产酸区底部的壳体连通有进水管，产酸区和产甲烷区的顶端都设置有出气管。
3.根据权利要求1所述的高浓度有机废水两段厌氧一体化处理装置，其特征在于，所述的产酸区和产甲烷区的上部都设置有一个三相分离器。
4.根据权利要求3所述的高浓度有机废水两段厌氧一体化处理装置，其特征在于，所述的三相分离器由两片挡料板和一条挡料条构成，两片挡料板的上端分别固定在对应的壳体内壁上，两片挡料板的下端对应构成上水口，在上水口的下方设置有挡料条。
5.根据权利要求4所述的高浓度有机废水两段厌氧一体化处理装置，其特征在于，所述的挡料条的截面为三角形或半圆形，其顶端对应上水口的中心方向。
说明书
高浓度有机废水两段厌氧一体化处理装置
技术领域
本实用新型涉及高浓度有机<A style="TEXT-DECORATION: none" href="http://www.dowater.com/"><FONT
color=#000000>废水</FONT></A>处理设备技术领域，具体地说是高浓度有机废水两段厌氧一体化处理装置。
背景技术
高浓度有机废水主要特点是有机物含量高，成分复杂，处理较困难，可生化性较差，现处理工艺常用两相厌氧工艺，其是将微生物发酵途径的产酸过程和产甲烷过程分离在两个不同的反应器中，分别控制运行参数使其各自发挥效能，从而提高去除效果，然而对于中小型有机废水来说采用两相厌氧工艺则存在造价高、占地面积大、运行费用高等缺点。
发明内容
本实用新型的技术任务是针对以上不足之处，提供一种结构合理、易于加工的高浓度有机废水两段厌氧一体化处理装置。

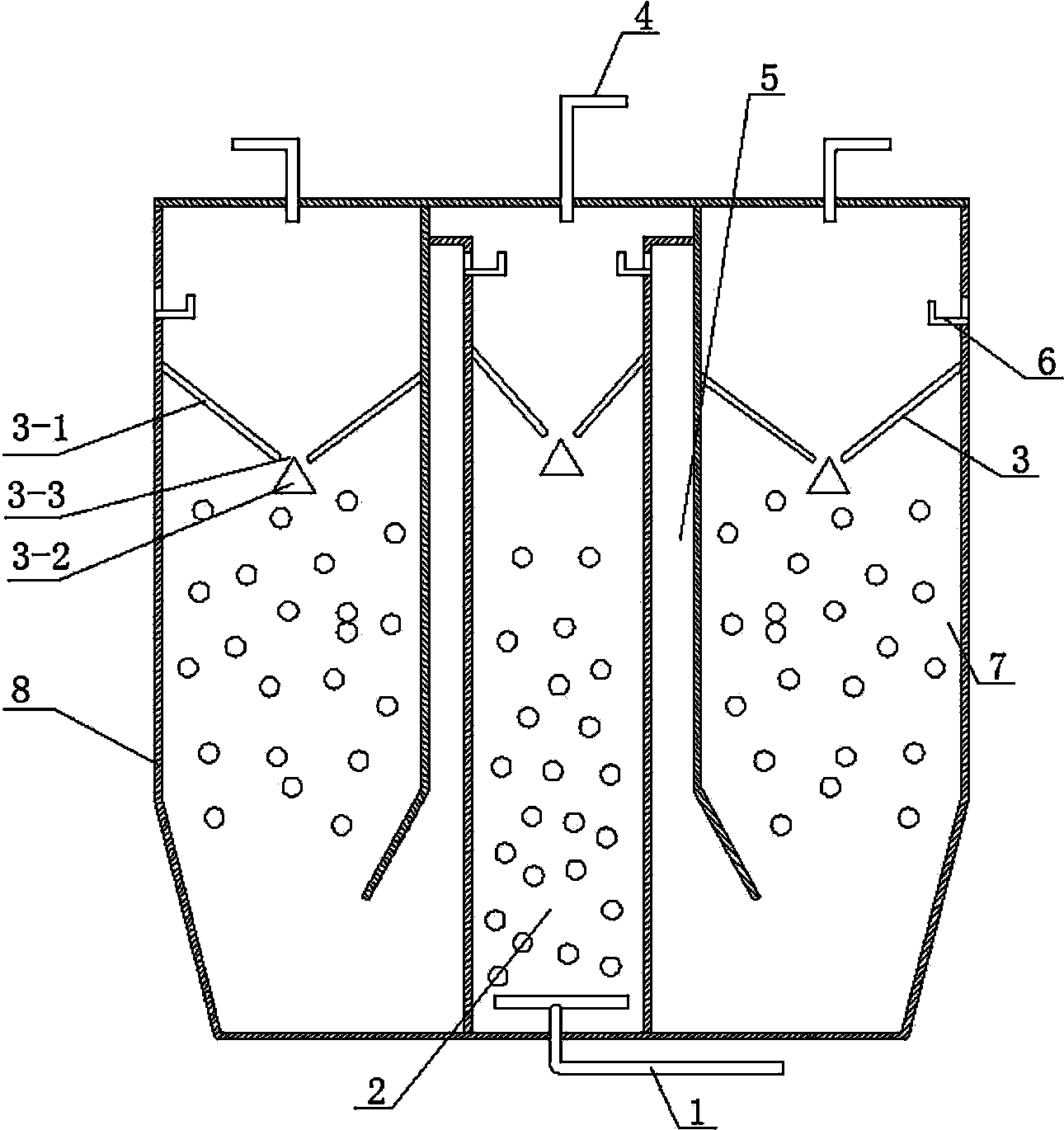

本实用新型解决其技术问题所采用的技术方案是：该处理装置包括截面为矩形的壳体和产甲烷区，壳体内的中心处通过隔离板隔离出产酸区，产酸区两侧的壳体内腔通过隔离板各隔离出一个产甲烷区，产酸区与产甲烷区之间设置有过渡区，产酸区与产甲烷区的顶部都设置有出水堰;产酸区的顶部通过出水堰与过渡区连通，过渡区的底部与产甲烷区连通。
所述的产酸区底部的壳体连通有进水管，产酸区和产甲烷区的顶端都设置有出气管。
所述的产酸区和产甲烷区的上部都设置有一个三相分离器。
所述的三相分离器由两片挡料板和一条挡料条构成，两片挡料板的上端分别固定在对应的壳体内壁上，两片挡料板的下端对应构成上水口，在上水口的下方设置有挡料条。
所述的挡料条的截面为三角形或半圆形，其顶端对应上水口的中心方向。
本实用新型的高浓度有机废水两段厌氧一体化处理装置和现有技术相比，具有设计合理、结构简单、易于加工、操作方便、处理效率高、体积小、工程造价低等优点，可提高废水的可生化性，COD去除率可达80%以上;非常适合中小型高浓度有机废水处理工程的应用。
