申请日2014.10.25
公开(公告)日2015.02.11
IPC分类号C02F9/04
摘要
本实用新型提供了一种用于去除砷的水处理装置，涉及水处理装置领域。该水处理装置包括依次连接的：袋式过滤器系统，超滤过滤器系统，矿化活化过滤器系统，活性炭过滤器系统和纳米陶瓷过滤器系统;袋式过滤器系统连接有含砷水池，连接袋式过滤器系统和含砷水池的管道中安装有提升泵;超滤过滤器系统还连接有废水排放管和输水管;纳米陶瓷过滤器系统的出水端连接有清水箱，清水箱连接有砷含量检测装置;清水箱还连接有反冲洗管，反冲洗管与输水管相连通，反冲洗管中安装有反冲洗泵。本实用新型提供的水处理装置能够在有效单一去除砷的同时，不会去除水中其他有机物质及有机盐分，使得水的矿化度在处理前后可以基本保持不变。
权利要求书

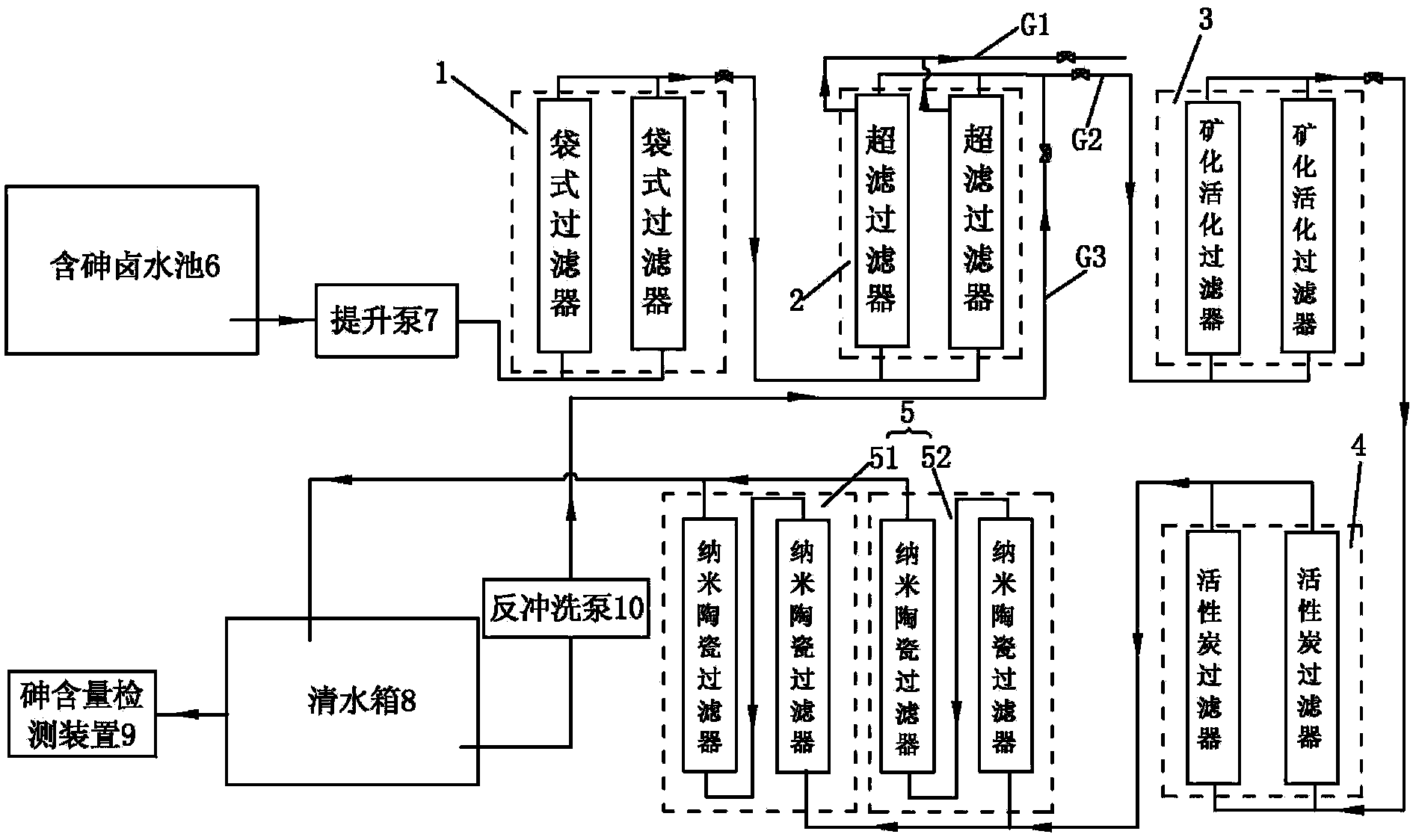

1.一种用于去除砷的水处理装置，其特征在于：该水处理装置包括依次连接的：
用于去除水中悬浮物的袋式过滤器系统(1)，
用于截留胶体、大分子物质以及细菌的超滤过滤器系统(2)，
用于调节水质的矿化活化过滤器系统(3)，
用于吸附水中的有机物的活性炭过滤器系统(4)，
以及吸附水中的砷的纳米陶瓷过滤器系统(5);
所述袋式过滤器系统(1)的进水端连接有含砷水池(6)，袋式过滤器系统(1)和含砷水池(6)的连接管道中安装有将含砷水从含砷水池(6)提升至袋式过滤器系统(1)的提升泵(7);
所述超滤过滤器系统(2)还连接有用于排放超滤过滤器系统(2)所截留的废水的废水排放管(G1)，以及用于将经过过滤后的水输送至所述矿化活化过滤器系统(3)的输水管(G2);
所述纳米陶瓷过滤器系统(5)的出水端连接有用于储存从纳米陶瓷过滤器系统(5)过滤后流出的水的清水箱(8)，清水箱(8)连接有用于检测清水箱(8)中的水的砷含量的砷含量检测装置(9);所述纳米陶瓷过滤器系统(5)分为第一纳米陶瓷过滤器组(51)和第二纳米陶瓷过滤器组(52)，第一纳米陶瓷过滤器组(51)与第二纳米陶瓷过滤器组(52)并联设置;
清水箱(8)还连接有将清水箱(8)中的水输送至超滤过滤器系统(2)的反冲洗管(G3)，反冲洗管(G3)与输水管(G2)相连通，反冲洗管(G3)中安装有反冲洗泵(10)。
2.根据权利要求1所述的用于去除砷的水处理装置，其特征在于：所述袋式过滤器系统(1)中的袋式过滤器、所述超滤过滤器系统(2)的超滤过滤器、所述矿化活化过滤器系统(3)中的矿化活化过滤器、所述活性炭过滤器系统(4)中的活性炭过滤器和所述纳米陶瓷过滤器系统(5)中的纳米陶瓷过滤器的进水口均设置于过滤器靠近地面的一端上，过滤器的出水口设置于过滤器的另一端上。
3.根据权利要求1所述的用于去除砷的水处理装置，其特征在于：所述袋式过滤器系统(1)中的袋式过滤器、所述超滤过滤器系统(2)的超滤过滤器、所述矿化活化过滤器系统(3)中的矿化活化过滤器、所述活性炭过滤器系统(4)中的活性炭过滤器和所述纳米陶瓷过滤器系统(5)的壳体内壁上均焊接有一层耐腐蚀的塑料。
4.根据权利要求1、2或3所述的用于去除砷的水处理装置，其特征在于：所述袋式过滤器系统(1)中的袋式过滤器内安装有材质为聚酯的滤袋，滤袋的过滤精度为50μm。
5.根据权利要求1、2或3所述的用于去除砷的水处理装置，其特征在于：所述超滤过滤器系统(2)中的过滤膜的孔径为0.002～0. 1μm ，切割分子量为1000～500000。
6.根据权利要求1、2或3所述的用于去除砷的水处理装置，其特征在于：所述矿化活化过滤器系统(3)内的滤料为矿化球，矿化球的颗粒大小为2～3mm。
7.根据权利要求1、2或3所述的用于去除砷的水处理装置，其特征在于：所述纳米铁陶瓷过滤器系统(5)内的滤料为纳米铁陶瓷，纳米铁陶瓷颗粒大小为0.4～2.0mm，比表面积为200～300m2/g，气孔率为23～25%，总孔容积为0.25～0.42cm3/g，堆积密度为0.72～0.81g/ml，浸水膨胀率为1.2～2.0%。
8.根据权利要求1所述的用于去除砷的水处理装置，其特征在于：所述砷含量检测装置(9)为总砷在线监测仪。
说明书
一种用于去除砷的水处理装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及用于去除砷的水处理装置。
背景技术
砷是一种对人体及其它生物有毒并能够致癌的物质，其毒性很强，少量的砷就会对人体造成很大的伤害，而且，砷在人体内有明显的积聚性。
目前从水中去除砷的方法主要有一下几种：硫化沉淀法、絮凝共沉淀法、中和沉淀法、铁氧体沉淀法、离子交换法以及反渗透法等，这些方法一般都会影响水的矿化度，并会产生含砷的废渣，容易造成二次污染。
实用新型内容
本实用新型的目的在于解决目前所采用的去除水中的砷的方法一般都会影响水的矿化度，并会产生含砷的废渣，容易造成二次污染的问题，提供一种用于去除砷的水处理装置，该水处理装置能够在有效单一去除砷的同时，不会去除水中其他有机物质及有机盐分，使得水的矿化度在处理前后可以基本保持不变。
为实现上述目的，本实用新型提供的技术方案如下：
本实用新型提供的用于去除砷的水处理装置包括依次连接的：
用于去除水中悬浮物的袋式过滤器系统，
用于截留胶体、大分子物质以及细菌的超滤过滤器系统，
用于调节水质的矿化活化过滤器系统，
用于吸附水中的有机物的活性炭过滤器系统，
以及吸附水中的砷的纳米陶瓷过滤器系统;
所述袋式过滤器系统的进水端连接有含砷水池，袋式过滤器系统和含砷水池的连接管道中安装有将含砷水从含砷水池提升至袋式过滤器系统的提升泵;
所述超滤过滤器系统还连接有用于排放超滤过滤器系统所截留的废水的废水排放管，以及用于将经过过滤后的水输送至所述矿化活化过滤器系统的输水管;
所述纳米陶瓷过滤器系统的出水端连接有用于储存从纳米陶瓷过滤器系统过滤后流出的水的清水箱，清水箱连接有用于检测清水箱中的水的砷含量的砷含量检测装置;所述纳米陶瓷过滤器系统分为第一纳米陶瓷过滤器组和第二纳米陶瓷过滤器组，第一纳米陶瓷过滤器组与第二纳米陶瓷过滤器组并联设置;
清水箱还连接有将清水箱中的水输送至超滤过滤器系统的反冲洗管，反冲洗管与输水管相连通，反冲洗管中安装有反冲洗泵。
特别的，所述袋式过滤器系统中的袋式过滤器、所述超滤过滤器系统的超滤过滤器、所述矿化活化过滤器系统中的矿化活化过滤器、所述活性炭过滤器系统中的活性炭过滤器和所述纳米陶瓷过滤器系统中的纳米陶瓷过滤器的进水口均设置于过滤器靠近地面的一端上，过滤器的出水口设置于过滤器的另一端上。
特别的，所述袋式过滤器系统中的袋式过滤器、所述超滤过滤器系统的超滤过滤器、所述矿化活化过滤器系统中的矿化活化过滤器、所述活性炭过滤器系统中的活性炭过滤器和所述纳米陶瓷过滤器系统中的纳米陶瓷过滤器的壳体内壁上均焊接有一层耐腐蚀的塑料。
特别的，所述袋式过滤器系统中的袋式过滤器内安装有材质为聚酯的滤袋，滤袋的过滤精度为50μm。
特别的，所述超滤过滤器系统中的过滤膜的孔径为0.002～0. 1μm ，切割分子量为1000～500000。
特别的，所述矿化活化过滤器系统内的滤料为矿化球，矿化球的颗粒大小为2～3mm。
特别的，所述纳米铁陶瓷过滤器系统内的滤料为纳米铁陶瓷，纳米铁陶瓷颗粒大小为0.4～2.0mm，比表面积为200～300m2/g，气孔率为23～25%，总孔容积为0.25～0.42cm3/g，堆积密度为0.72～0.81g/ml，浸水膨胀率为1.2～2.0%。
特别的，所述砷含量检测装置为总砷在线监测仪。
本实用新型的有益效果：
本实用新型提供的用于去除砷的水处理装置依次设置有通过袋式过滤器系统、超滤过滤器系统、矿化活化过滤器系统、活性炭过滤系统和纳米铁陶瓷过滤器系统;袋式过滤器系统可以去除直径大于50μm的悬浮物，避免堵塞和损伤超滤过滤器系统;超滤过滤器系统可以截留水中的胶体、大分子物质、细菌等;矿化活化过滤器系统内的矿化球可微量的持续不断的溶出常量和微量元素，保持水的矿化度，调节水质;活性炭过滤器系统主要吸附水中的有机物;纳米铁陶瓷过滤器系统内的纳米铁陶瓷的表面和细孔内部具有不同的电荷，在吸附之后，含铁的表面结构会和砷离子发生缓慢的化学反应，并形成相对稳定的结构，因此纳米铁陶瓷可以做到吸附并固定，不再释放到环境中去;本实用新型提供的从水中去除砷的方法在有效单一去除砷的同时，不会去除水中其他有机物质及有机盐类，使得水的矿化度在处理前后可以基本保持不变;
超滤过滤器系统和清水箱之间设置有反冲洗管，可以对超滤过滤器系统定期进行反冲洗，可以防止超滤过滤器系统被堵塞;
袋式过滤器、超滤过滤器、矿化活化过滤器、活性炭过滤器和纳米陶瓷过滤器的进水口设置于超滤过滤器靠近地面的一端上，水从过滤器的底部进入，可以避免水从过滤器顶部流进时由于水的冲击将堆积在过滤器底部的被截留的物质压实，因此被截留的物质会比较疏松，不容易堵塞过滤器，而且清理时比较容易。
袋式过滤器、超滤过滤器、矿化活化过滤器、活性炭过滤器和纳米陶瓷过滤器的壳体内壁上均焊接有一层耐腐蚀的塑料，当处理的水是呈强酸性或者强碱性时，可以防止过滤器的壳体被腐蚀。
