申请日2014.10.25
公开(公告)日2015.02.04
IPC分类号C02F3/30
摘要
本实用新型涉及一种污水处理系统，集水池通过竖向的隔板(3)分为两个池子;所述集水池通过隔板(3)分为缺氧池(1)和MBR好氧池(2);所述隔板(3)上部有方孔(3a);所述的MBR好氧池(2)底部设置有MBR板式膜组件(7)，所述MBR板式膜组件(7)上配备曝气管路A(8)，MBR好氧池(2)配备有单独的曝气管路B(9)，所述曝气管路A(8)和曝气管路B(9)共用一台鼓风机(6)。本实用新型将最接近现有技术中的曝气池和MBR膜池根据实际工作经验精简合并，另外增加缺氧池，从而对生活污水进行反硝化脱氮，降解部分大分子有机物，更适用于对富含大分子有机物的生活污水进行有效降解。
权利要求书
1.一种污水处理系统，包括集水池、进水管、出水管，集水池通过竖向的隔板(3)分为两个池子;出水管上依次设有吸水泵(4)和紫外消毒装置(5)，其特征在于：所述集水池通过隔板(3)分为缺氧池(1)和MBR好氧池(2);所述隔板(3)上部有方孔(3a);所述的MBR好氧池(2)底部设置有MBR板式膜组件(7)，所述出水管连接在该MBR板式膜组件(7)上;所述MBR板式膜组件(7)上配备曝气管路A(8)，MBR好氧池(2)配备有单独的曝气管路B(9)，所述曝气管路A(8)和曝气管路B(9)共用一台鼓风机(6)。
2.如权利要求1所述的污水处理系统，其特征在于，所述的缺氧池(1)和MBR好氧池(2)之间设有回流装置;所述回流装置包括设置在MBR好氧池(2)中的回流泵(10)和一端连接回流泵(10)一端通入缺氧池(1)的回流管路(11)。
说明书
一种污水处理系统
技术领域
本实用新型涉及一种污水处理设备，特别是一种污水处理系统。
技术背景
中国是一个缺水国家,污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。
曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，并且将水中不需要的气体和挥发性物质放逐到空气中。
膜-生物反应器(Membrane Bio-Reactor,MBR)为膜分离技术与生物处理技术有机结合之新型态废水处理系统。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。与传统的生化水处理技术相比，MBR具有以下主要特点：处理效率高、出水水质好;设备紧凑、占地面积小;易实现自动控制、运行管理简单。
生活污水和某些工业废水中不但存在着大量细菌，并常含有病毒、阿米巴孢囊等。它们通过一般的废水处理过程还不能被灭绝，需要进行消毒处理。现今污水消毒常用紫外线对污水进行消毒，而常规的就是设置紫外线消毒渠，紫外灯对紫外消毒渠内的污水进行照射消毒，且渠内设有搅拌装置，边搅拌边消毒，但是该装置对污水消毒不彻底，特别是对渠底部的污水消毒不够彻底，而且渠内水多搅拌装置搅拌耗能大，耗电多，成本高。
随着经济发展和人口增长，农村水污染的治理受到越来越多的关注。由于尚没有专门针对农村污水的一体化处理设备，所以目前农村地区的生活污水处理只能利用城市污水和工业污水处理设施。但是利用现有设施又存在投资大、操作运行维护成本高等问题，不适合农村地区的实际应用。
经发明人检索，认为2013202927713号专利申请为本实用新型最接近现有技术，但是该文件公开的带污水紫外消毒装置的双重曝气MBR 膜池存在两个问题，一方面将集水池分为曝气池和MBR膜池在现实使用中没有多大意义，一方面对于富含大分子有机物的生活污水而言，使用该系统不能对其进行有效降解。
实用新型内容
本实用新型所要解决的技术问题是，提供一种结构精简，更适于处理生活污水的污水处理系统。
为到达上述目的，本实用新型采用了如下技术方案。

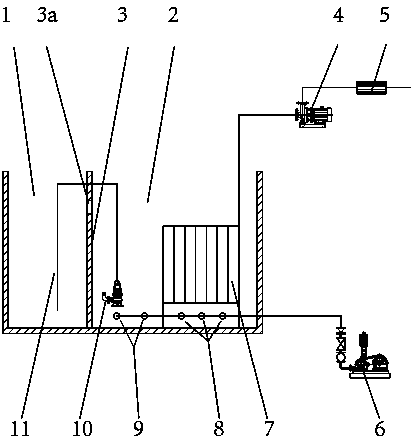

一种污水处理系统，包括集水池、进水管、出水管，集水池通过竖向的隔板(3)分为两个池子;出水管上依次设有吸水泵(4)和紫外消毒装置(5)，其特征在于：所述集水池通过隔板(3)分为缺氧池(1)和MBR好氧池(2);所述隔板(3)上部有方孔(3a);所述的MBR好氧池(2)底部设置有MBR板式膜组件(7)，所述出水管连接在该MBR板式膜组件(7)上;所述MBR板式膜组件(7)上配备曝气管路A(8)，MBR好氧池(2)配备有单独的曝气管路B(9)，所述曝气管路A(8)和曝气管路B(9)共用一台鼓风机(6)。
所述的缺氧池(1)和MBR好氧池(2)之间设有回流装置;所述回流装置包括设置在MBR好氧池(2)中的回流泵(10)和一端连接回流泵(10)一端通入缺氧池(1)的回流管路(11)。
本实用新型的有益效果：
本实用新型将最接近现有技术中的曝气池和MBR膜池根据实际工作经验精简合并，另外增加缺氧池，从而对生活污水进行反硝化脱氮，降解部分大分子有机物，更适用于对富含大分子有机物的生活污水进行有效降解。而且本实用新型在缺氧池和MBR好氧池之间设有回流装置，使集水池中的水形成一个循环，污水进入缺氧池，将污染物进行反硝化脱氮转变一个形态，然后进入到到好氧池进行曝气又变为一个形态，在经过回流装置进入到缺氧池，如此循环往复，直至水质达到要求，再经过MBR板式膜组件净化后排出。
